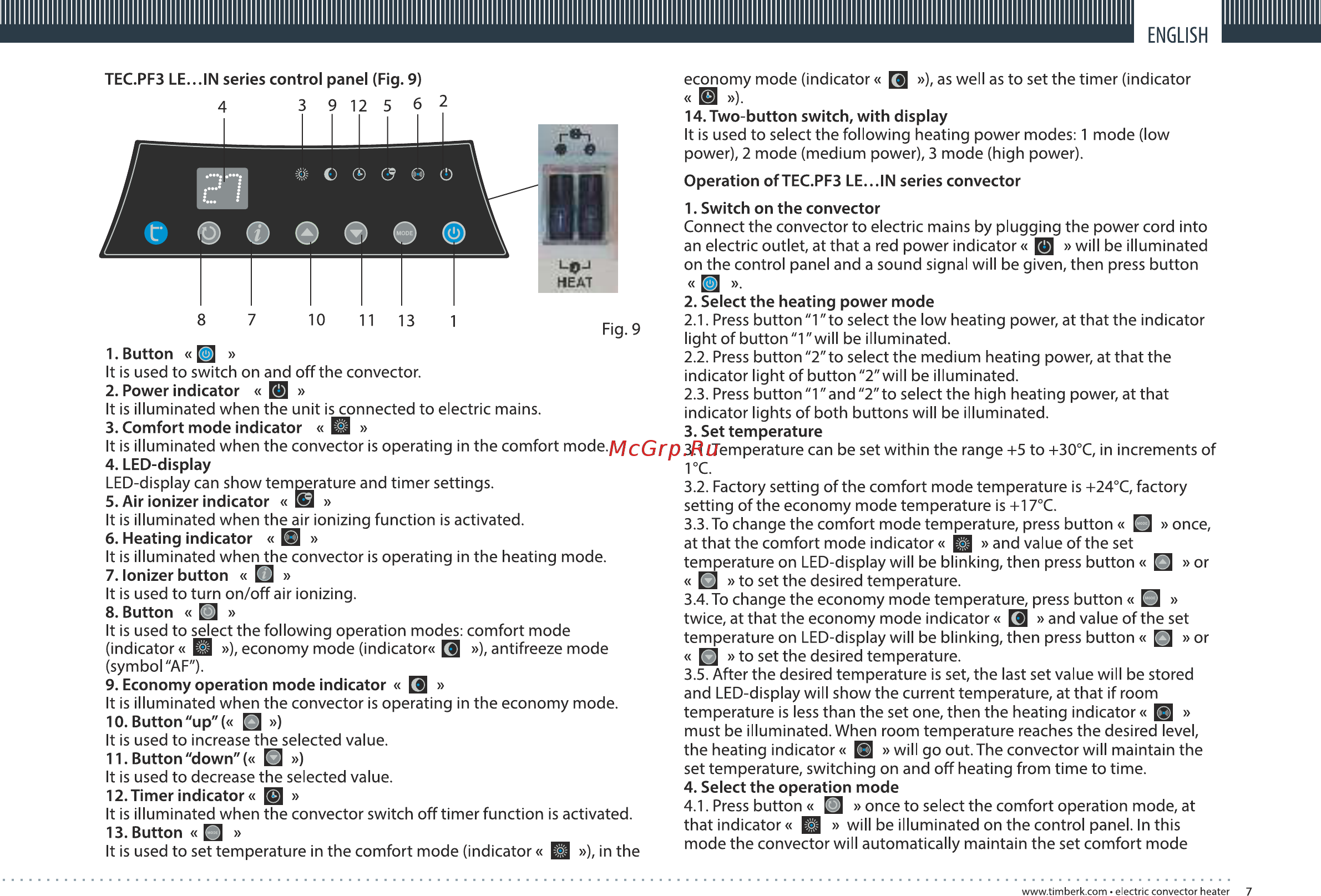

ENGLISH lllllllllllll economy mode indicator 0 as well as to set the timer indicator TEC PF3 LE IN series control panel Fig 9 El 14 Two button switch with display It is used to select the following heating power modes 1 mode low power 2 mode medium power 3 mode high power Operation of TEC PF3 LE IN series convector 87 io 11 13 1 1 Button It is used to switch on and off the convector 2 Power indicator 0 It is illuminated when the unit is connected to electric mains 3 Comfort mode indicator 0 It is illuminated when the convector is operating in the comfort mode 4 LED display LED display can show temperature and timer settings 5 Air ionizer indicator E It is illuminated when the air ionizing function is activated 6 Heating indicator 0 It is illuminated when the convector is operating in the heating mode 7 Ionizer button It is used to turn on off air ionizing 8 Button It is used to select the following operation modes comfort mode indicator 0 economy mode indicator 0 antifreeze mode symbol AF 9 Economy operation mode indicator 0 It is illuminated when the convector is operating in the economy mode 10 Button up It is used to increase the selected value 11 Button down It is used to decrease the selected value 12 Timer indicator 0 It is illuminated when the convector switch off timer function is activated 13 Button It is used to set temperature in the comfort mode indicator 0 in the Fig9 1 Switch on the convector Connect the convector to electric mains by plugging the power cord into an electric outlet at that a red power indicator 0 will be illuminated on the control panel and a sound signal will be given then press button 2 Select the heating power mode 2 1 Press button 1 to select the low heating power at that the indicator light of button will be illuminated 2 2 Press button 2 to select the medium heating power at that the indicator light of button 2 will be illuminated 2 3 Press button 1 and 2 to select the high heating power at that indicator lights of both buttons will be illuminated 3 Set temperature 3 1 Temperature can be set within the range 5 to 30 C in increments of FC 3 2 Factory setting of the comfort mode temperature is 24 C factory setting of the economy mode temperature is 17 C 3 3 To change the comfort mode temperature press button once at that the comfort mode indicator 0 and value of the set temperature on LED display will be blinking then press button or 0 to set the desired temperature 3 4 To change the economy mode temperature press button twice at that the economy mode indicator 0 and value of the set temperature on LED display will be blinking then press button or 0 to set the desired temperature 3 5 After the desired temperature is set the last set value will be stored and LED display will show the current temperature at that if room temperature is less than the set one then the heating indicator 0 must be illuminated When room temperature reaches the desired level the heating indicator 0 will go out The convector will maintain the set temperature switching on and off heating from time to time 4 Select the operation mode 4 1 Press button once to select the comfort operation mode at that indicator 0 will be illuminated on the control panel In this mode the convector will automatically maintain the set comfort mode www timberk com electric convector heater 7
