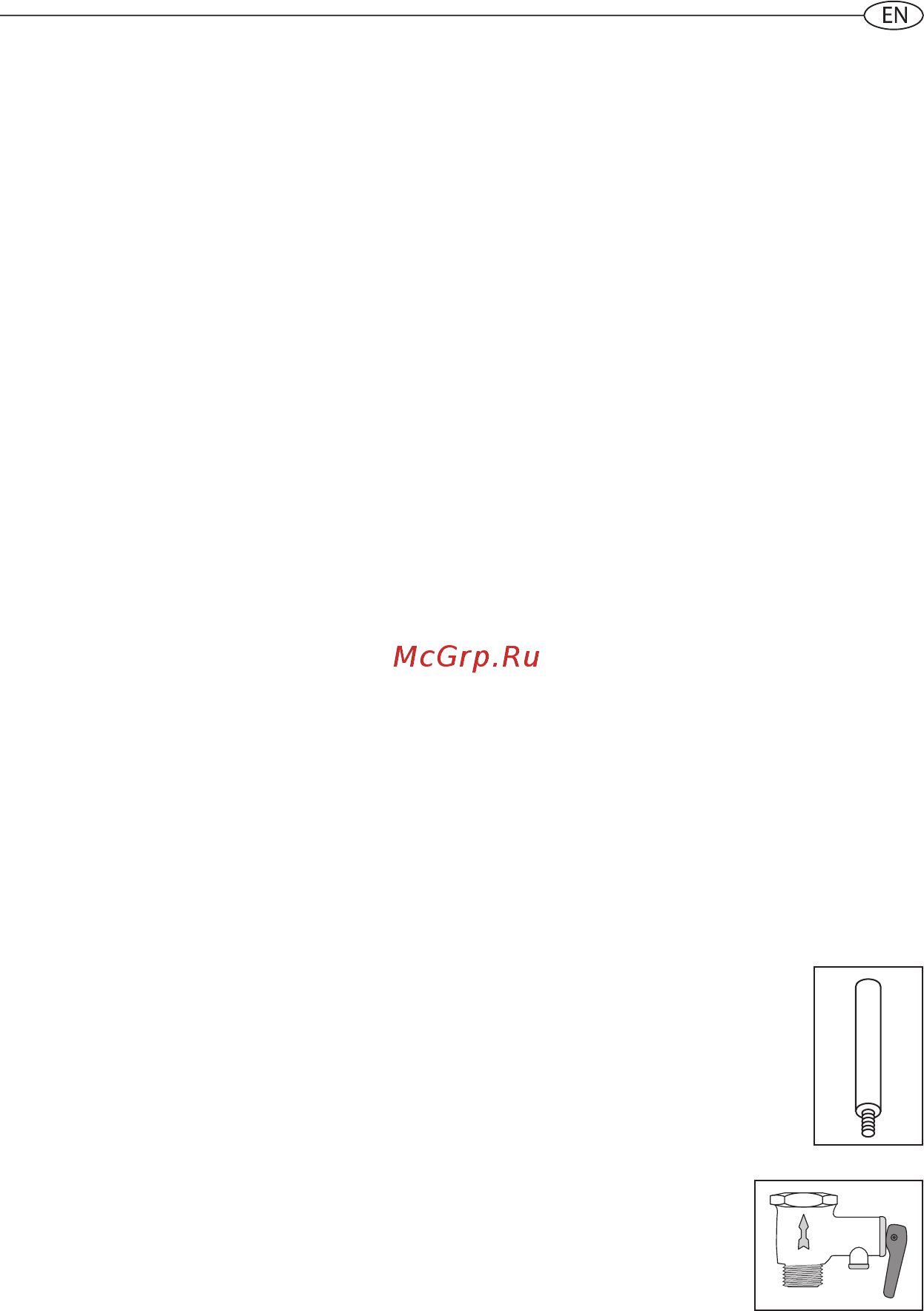

3. STARTING AND OPERATION
3.1. Commissioning
3.1.1.
Before connect the appliance to power source, ll the tank up with mains water. To do this, turn on hot water mixer tap
and then tap of cold water supplied to the water heater.
3.1.2.
Once the water heater is full, the water will ow from the mixer tap. Check the ange for leakages. Center it and tighten
the nuts if necessary.
3.1.3.
Turn the hot water tap on the mixer o .
3.1.4.
Connect the appliance to power source.
3.2. Temperature control
3.2.1.
In models equipped with external control, water temperature can be controlled by a handle connected to the
thermostat in accordance with marks.
3.2.2.
If an appliance model does not have an external control, temperature can be set by turning the adjusting screw of the
thermostat in the range marked by”+” and ”-” signs.
3.2.3.
To do so, disconnect the water heater from the power supply and remove the plastic cover of the appliance.
3.2.4.
It is recommended to install the controller in a position corresponding approximately to 75% of the maximal value. In
this case, the appliance is operated in economy mode signi cantly reducing the rate of scale formation.
4. MAINTENANCE AND REPAIR WORKS
Attention! Do not try to repair the appliance by yourself. All maintenance and repair works should be carried
out by a quali ed technician in conformity with the safety norms and with any provisions set forth in this
manual.
4.1. Water Drain
If there is a possibility that the ambient temperature drops below 0°C in the room where the appliance is installed, drain
water from the water heater.
4.1.1.
Disconnect the appliance from the electrical supply;
4.1.2.
Make sure that the water in the appliance is of safe temperature;
4.1.3.
Turn o the tap of cold water supply to the water heater;
4.1.4.
Turn on the hot water tap on mixer for pressure relief inside the tank;
4.1.5.
Turn on the T-connector stop valve installed at hot water outlet (marked with red ring) for air access into the tank. If it is
absent, remove the connections at the water heater outlet;
4.1.6.
Connect drain hose directed into the sewer to the T-connector stop valve installed at the cold water inlet of the water
heater (marked with the blue ring) and open it. If there is no T-connector, connect the hose to water heater inlet;
4.1.7.
After draining, make sure there is no water inside the water heater.
Freezing of water inside the water heater leads to irreversible changes and defects.
It invalidates all warranty liability on the part of the manufacturer.
4.2. Replacing internal parts
Disconnect the water heater from the electricity supply. Remove the appliance cover. To replace the thermostat pull it straight
out ot the cluster and disconnect from power supply.
Prior to work,
the water heater must rst be emptied. For models with an autoclave ange, remove the nut (
D
in Fig. 3), remove
the ange holder (
S
in Fig. 3) and open the ange (
F
in Fig. 3) by pressing it inside. Remove the ange by turning it on its axis.
For models with a ange on the 5 bolts, remove 5 nuts (
C
in Fig. 4) and remove the ange (
F
in Fig. 4). The heating element
and anode rod are attached to the ange. During reassembly, make sure that the heating element, ange gasket and the
thermostat are put back in their origina
l positions. We recommend replacing the ange gasket every time when reassembling.
Prior to any repair or maintenance procedure, disconnect the unit from power source.
Use original spare parts of the manufacturer only.
4.3. Periodical maintenance
4.3.1. Magnesium anode
The magnesium anode rod is an integral part of the protection system of water tank against corrosion.
It’s necessary to check the condition of the magnesium anode rod ANNUALLY.
In case of severe w
ear, the magnesium anode rod must be replaced.
The warranty for water tank with the worn magnesium anode rod (residual volume is less than 30%) is not
valid.
The magnesium anode rod should be repl
aced at least once in 24 months (except for the water heater with the
internal tank made of stainless steel).
The magnesium anode rod is a consumable item that cannot be replaced under warranty.
4.3.2. Safety valve
The safety valve (pressure safety device) must be inspected regularly to check that it is not blocked or
damaged. Replace the valve or remove limescale deposits if necessary. If the safety valve is equipped
with a lever, regular valve correct operation check procedure can be performed with its help.
The drainage pipe of the safety valve may generate water
droplets. It is not a defect; it is due to relief
work function of the valve - pressure relief that occurs when water is heated in enclosed space of the
inner tank.
29
