- 12 -
- “A.2” : intervento protezione termica del circuito secondario.
- “A.3” : intervento protezione per sovratensione della linea di alimentazione.
- “A.4” : intervento protezione per sottotensione della linea di alimentazione.
- “A.5” : intervento protezione sovratemperatura primaria.
- “A.6”: intervento protezione per mancanza fase della linea di alimentazione.
- “A.7”: eccessivo deposito di polvere interno alla saldatrice, ripristino con:
- pulizia interna della macchina;
- tasto display del pannello di controllo.
- “A.8”: Tensione ausiliaria fuori range.
Allo spegnimento della saldatrice può vericarsi, per alcuni secondi, la
segnalazione “OFF”.
N.B.:MEMORIZZAZIONEEVISUALIZZAZIONEDEGLIALLARMI
Ad ogni allarme sono memorizzate le impostazioni della macchina. È possibile
richiamare gli ultimi 10 allarmi come segue:
Premere per qualche secondo il pulsante (6a) “COMANDO REMOTO”.
Sul display compare la scritta “AY.X” dove “Y” indica il numero dell’allarme (A0 più
recente, A9 più datato) e “X” indica il tipo di allarme registrato (da 1 a 8, vedi AY.1
... AY.8).
12- Led verde, potenza accesa.
4.2.3PannelloanterioreFIG.D2
1- Presa rapida positiva (+) per connettere cavo di saldatura.
2- Presa rapida negativa (-) per connettere cavo di saldatura.
3- Connettore per collegamento cavo pulsante torcia TIG (FIG. D2-a) e controller
TIG (FIG. D2-b).
4- Raccordo per collegamento tubo gas della torcia TIG.
5- Pannello comandi.
6- Pulsanti di selezione modi di saldatura:
6a
COMANDO REMOTO
Permette di trasferire il controllo dei parametri di saldatura al comando a
distanza.
6b
TIG - MMA
Modo di funzionamento: saldatura ad elettrodo rivestito (MMA), saldatura TIG
con innesco dell’ arco ad alta frequenza (TIG HF) e saldatura TIG con innesco
dell’ arco a contatto (TIG LIFT).
6c
AC/DC
In modo TIG permette di scegliere tra saldatura in corrente continua (DC)
e saldatura in corrente alternata (AC) (funzionalità presente solamente nei
modelli AC/DC).
6d
2T-4T-SPOT
In modo TIG permette di scegliere tra comando a 2 tempi, 4 tempi o con
temporizzatore di puntatura ( SPOT ).
6e
PULSE-PULSEEASY-BiLEVEL
In modo TIG permette di scegliere tra il processo di saldatura pulsato, pulsato
predenito o bi-level. A led spenti corrisponde al processo di saldatura
standard.

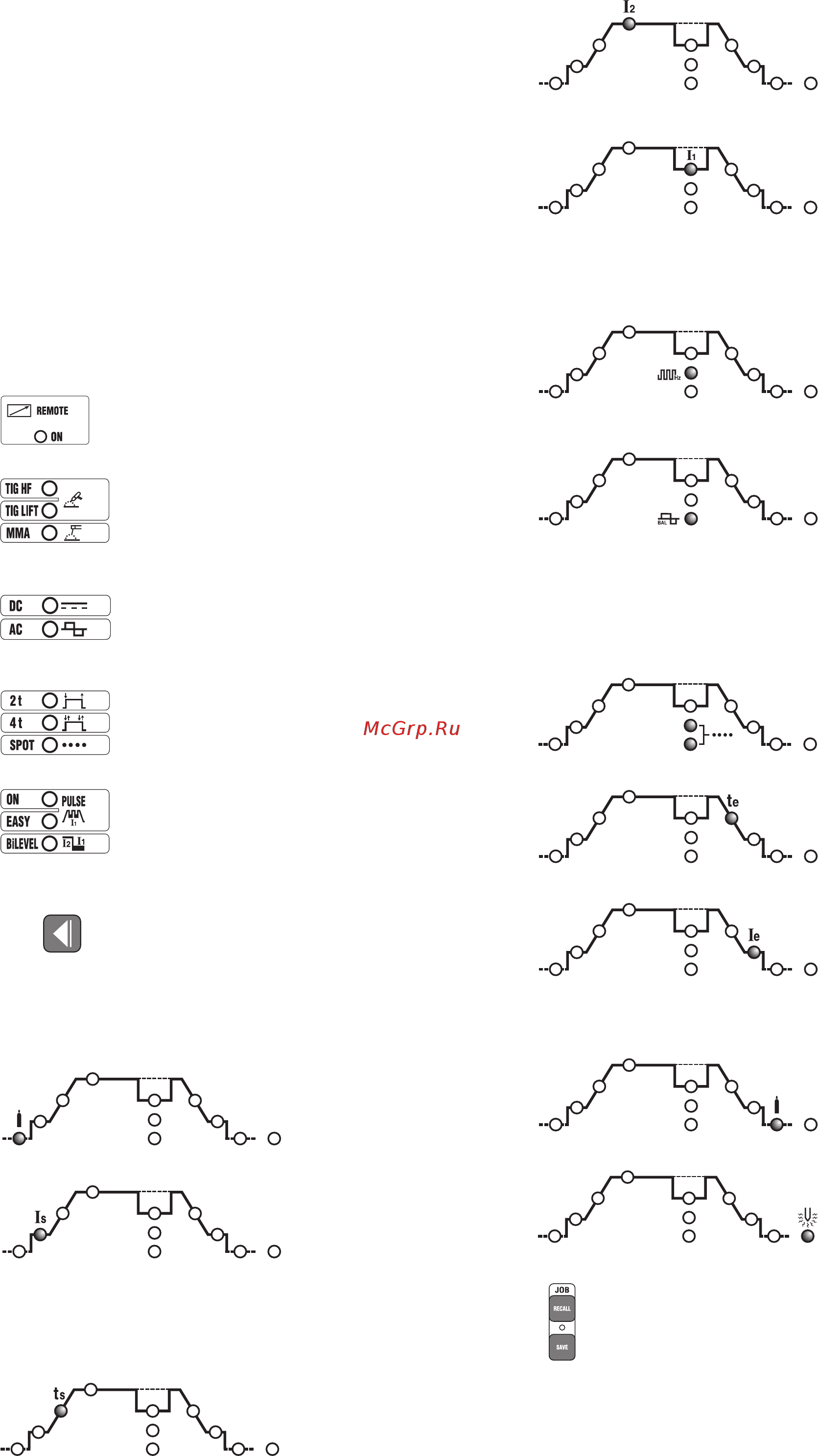

7- Pulsantediselezioneparametridaimpostare.
Il pulsante
seleziona il parametro da regolare con la manopola Encoder (9);
il valore e l’unità di misura sono visualizzati rispettivamente dai display (10) e led (11).
N.B.: L’impostazione dei parametri è libera. Esistono tuttavia delle combinazioni
di valori che non hanno alcun signicato pratico per la saldatura; in tal caso la
saldatrice potrebbe non funzionare correttamente.
N.B.:REIMPOSTAZIONEDITUTTIIPARAMETRIDIFABBRICA(RESET)
Premendo contemporaneamente i pulsanti (8) alla accensione si riportano al
valore di default tutti i parametri di saldatura.
7a
PRE-GAS
In modo TIG/HF rappresenta il tempo di PRE-GAS in secondi (regolazione da
0÷5 sec). Migliora la partenza della saldatura.
7b
CORRENTE INIZIALE (I
START
)
In modo TIG 2 tempi e SPOT rappresenta la corrente iniziale Is mantenuta per
un tempo sso con il pulsante torcia premuto (regolazione in Ampere).
In modo TIG 4 tempi rappresenta la corrente iniziale Is mantenuta per tutto il
tempo in cui è premuto il pulsante torcia (regolazione in Ampere).
In modo MMA reppresenta la sovracorrente dinamica “HOT START”
(regolazione 0÷100%). Con indicazione sul display dell’incremento
percentuale rispetto al valore della corrente di saldatura preselezionata.
Questa regolazione migliora la uidità della saldatura.
7c
RAMPA INIZIALE (t
START
)
In modo TIG rappresenta il tempo della rampa iniziale della corrente (da I
S
a I
2
)
(regolazione 0.1÷10sec.). In OFF rampa non presente.
I parametri I
START
e t
START
possono essere utilizzati anche con comando remoto
a pedale, la regolazione, però, deve essere effettuata prima di attivare il
comando stesso.
7d
CORRENTE PRINCIPALE (I
2
)
In modo TIG AC/DC, MMA rappresenta la corrente I
2
di uscita. In modo
PULSATO BI-LEVEL è la corrente a livello più alto ( massima ). Il parametro è
misurato in Ampere.
7e
CORRENTE DI BASE - ARC FORCE
In modo TIG 4 tempi BI-LEVEL e PULSATO, I
1
rappresenta il valore di corrente
che può essere alternato a quello principale I
2
durante la saldatura. Il valore è
espresso in Ampere.
In modo MMA rappresenta la sovracorrente dinamica “ARC-FORCE”
(regolazione 0÷100%) con indicazione sul display dell’incremento percentuale
rispetto il valore della corrente di saldatura preselezionata. Questa regolazione
migliore la uidità della saldatura ed evita l’incollamento dell’elettrodo al pezzo.
7f
FREQUENZA
In modo TIG PULSATO rappresenta la frequenza di pulsazione. Per i modelli
AC/DC, nel modo TIG AC (con pulsazione disabilitata), rappresenta la
frequenza della corrente di saldatura.
7g
BALANCE
In modo TIG PULSATO, rappresenta il rapporto (in percentuale) tra il tempo
in cui la corrente si trova a livello maggiore (corrente principale di saldatura) e
il periodo totale di pulsazione. Inoltre, per i modelli AC/DC, nel modo TIG AC
(con pulsazione disabilitata), il parametro rappresenta un rapporto tra tempo
con corrente positiva e tempo con corrente negativa: se il valore del parametro
è negativo si ottiene maggior riscaldamento e penetrazione sul pezzo, se il
valore del parametro è positivo si ottiene maggior pulizia superciale e
maggior riscaldamento dell’elettrodo, se il valore del parametro è nullo si
ottiene equilibrio tra corrente negativa e corrente positiva nel periodo della
frequenza AC. (TAB.4).
7h
TEMPO DI SPOT
In modo TIG (SPOT) rappresenta la durata della saldatura (regolazione
0.1÷10sec.).
7k
RAMPA FINALE (t
END
)
In modo TIG rappresenta il tempo della rampa nale della corrente (da I
2
a I
e
)
(regolazione 0.1÷10sec.). In OFF rampa non presente.
7l
CORRENTE FINALE (I
END
)
In modo TIG 2 tempi rappresenta la corrente nale I
e
solo se la RAMPA
FINALE (7k) è impostata su un valore maggiore di zero (>0.1 sec.).
In modo TIG 4 tempi rappresenta la corrente nale I
e
per tutto il tempo in cui è
premuto il pulsante torcia.
Le grandezze sono espresse in Ampere.
7m
POSTGAS
In modo TIG rappresenta il tempo di POSTGAS in secondi (regolazione
0.1÷25sec.) e protegge elettrodo e bagno di fusione dall’ossidazione.
7n
PRERISCALDO ELETTRODO
In modo TIG AC rappresenta il valore del prodotto corrente
*
tempo di
preriscaldo dell’elettrodo di Tungsteno all’accensione dell’arco.
8- JOB
Pulsanti “RECALL” e “SAVE”per la memorizzazione e richiamo di programmi
personalizzati.
9- Manopolaencoderperl’impostazionedeiparametridisaldaturaselezionabili
coniltasto(7).
10- Display alfanumerico.
11- Led rosso, indicazione unità di misura.
12- Led verde, potenza accesa.
13- LEDdisegnalazioneALLARME(lamacchinaèbloccata).
Il ripristino è automatico alla cessazione della causa d’allarme.
Messaggi di allarme indicati sul display (10):
- “A.1”: intervento protezione termica del circuito primario.
