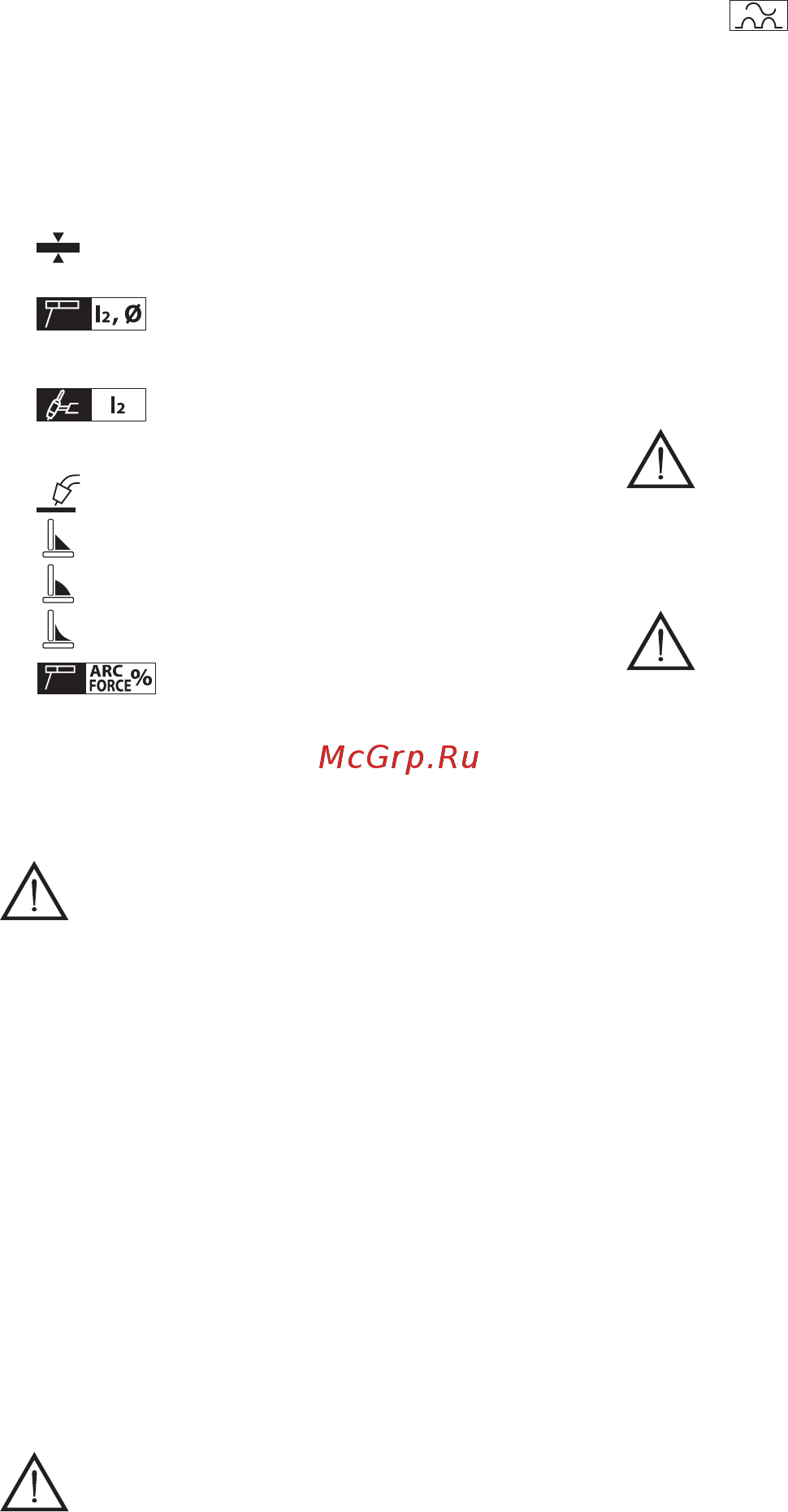

![Telwin MAXIMA 230 SYNERGIC 230V (816088) Инструкция по эксплуатации онлайн [12/156] 331520](/views2/1396725/page12/bgc.png)
- 12 -
5- Presa rapida positiva (+) per connettere cavo di saldatura.
6- Presa rapida negativa (-) per connettere cavo di saldatura.
7- Spina rapida connessa all’attacco torcia.
Sul lato posteriore:
8- Interuttore generale ON/OFF.
9- Connettore del tubo per gas di protezione.
10- Cavo di alimentazione.
Sul vano aspo:
11- Morsetto positivo (+).
12- Morsetto negativo (-).
N.B. Inversione polarità per saldatura FLUX (no gas).
PANNELLO DI CONTROLLO DELLA SALDATRICE (Fig. C)
1- Led segnalazione presenza tensione di rete.
2- Led di segnalazione allarme (intervento termostato di sicurezza,
corto circuito fra torcia e cavo di massa, sovra/sottotensione).
3-
MODALITÀ MIG-MAG:
Regolazione dello spessore del materiale (potenza di saldatura).
MODALITÀ MMA (solo versione multiprocesso):
Regolazione della corrente di saldatura con indicazione del diametro
dell’elettrodo consigliato.
MODALITÀ TIG (solo versione multiprocesso):
Regolazione della corrente di saldatura.
4- MODALITÀ MIG-MAG:
: Regolazione del cordone di saldatura (lunghezza dell’arco);
: impostazione di default.
: tensione d’arco inferiore.
: tensione d’arco superiore.
MODALITÀ MMA (solo versione multiprocesso):
Regolazione dell’arc force (0-100%).
MODALITÀ TIG (solo versione multiprocesso):
non abilitato.
5- Selettore del processo di saldatura MIG-MAG, TIG o MMA (solo
versione multiprocesso).
5. INSTALLAZIONE
ATTENZIONE! ESEGUIRE TUTTE LE OPERAZIONI DI
INSTALLAZIONE ED ALLACCIAMENTI ELETTRICI CON LA SALDATRICE
RIGOROSAMENTE SPENTA E SCOLLEGATA DALLA RETE DI
ALIMENTAZIONE.
GLI ALLACCIAMENTI ELETTRICI DEVONO ESSERE ESEGUITI
ESCLUSIVAMENTE DA PERSONALE ESPERTO O QUALIFICATO.
ALLESTIMENTO (versione da 180A)
Fig. D
Disimballare la saldatrice, eseguire il montaggio delle parti staccate,
contenute nell’imballo.
Assemblaggio cavo di ritorno-pinza
Fig. D1
Assemblaggio cavo di saldatura-pinza portaelettrodo
Fig. D2
UBICAZIONE DELLA SALDATRICE
Individuare il luogo d’installazione della saldatrice in modo che non vi
siano ostacoli in corrispondenza della apertura d’ingresso e d’uscita
dell’aria di rareddamento; accertarsi nel contempo che non vengano
aspirate polveri conduttive, vapori corrosivi, umidità, etc..
Mantenere almeno 250mm di spazio libero attorno alla saldatrice.
ATTENZIONE! Posizionare la saldatrice su di una superce
piana di portata adeguata al peso per evitarne il ribaltamento o
spostamenti pericolosi.
COLLEGAMENTO ALLA RETE
- Prima di eettuare qualsiasi collegamento elettrico, vericare che i dati
di targa della saldatrice corrispondano alla tensione e frequenza di rete
disponibili nel luogo d’installazione.
- La saldatrice deve essere collegata esclusivamente ad un sistema di
alimentazione con conduttore di neutro collegato a terra.
- Per garantire la protezione contro il contatto indiretto usare interuttori
dierenziali del tipo:
- Tipo A (
) per macchine monofasi.
- Al ne di soddisfare i requisiti della Norma EN 61000-3-11 (Flicker) si
consiglia il collegamento della saldatrice ai punti di interfaccia della
rete di alimentazione che presentano un’impedenza minore di Zmax =
0.24 ohm.
- L
a saldatrice non rientra nei requisiti della norma IEC/EN 61000-3-1
2.
Se essa viene collegata a una rete di alimentazione pubblica, è
responsabilità dell’installatore o dell’utilizzatore vericare che la
saldatrice possa essere connessa (se necessario, consultare il gestore
della rete di distribuzione).
Spina e presa
Collegare la spina del cavo di alimentazione a una presa di rete dotata di
fusibili o interruttore automatico; l’apposito terminale di terra deve essere
collegato al conduttore di terra (giallo-verde) della linea di alimentazione.
La tabella 1 (TAB.1) riporta i valori consigliati in ampere dei fusibili
ritardati di linea scelti in base alla massima corrente nominale erogata
dalla saldatrice, e alla tensione nominale di alimentazione.
ATTENZIONE! L’inosservanza delle regole sopraesposte
rende inecace il sistema di sicurezza previsto dal costruttore (classe
I) con conseguenti gravi rischi per le persone (es. shock elettrico) e
per le cose (es. incendio).
CONNESSIONI DEL CIRCUITO DI SALDATURA
ATTENZIONE! PRIMA DI ESEGUIRE I SEGUENTI
COLLEGAMENTI ACCERTARSI CHE LA SALDATRICE SIA SPENTA E
SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.
La Tabella 1 (TAB. 1) riporta i valori consigliati per i cavi di saldatura (in
mm
2
) in base alla massima corrente erogata dalla saldatrice.
Inoltre:
- Ruotare a fondo i connettori dei cavi di saldatura nelle prese rapide (se
presenti), per garantire un perfetto contatto elettrico; in caso contrario
si produrranno surriscaldamenti dei connettori stessi con relativo loro
rapido deterioramento e perdita dI ecienza.
- Utilizzare i cavi di saldatura più corti possibile.
- Evitare di utilizzare strutture metalliche non facenti parte del pezzo
in lavorazione, in sostituzione del cavo di ritorno della corrente di
saldatura; ciò può essere pericoloso per la sicurezza e dare risultati
insoddisfacenti per la saldatura.
CONNESSIONI DEL CIRCUITO DI SALDATURA IN MODALITÀ MIG-MAG
Collegamento alla bombola gas (se utilizzata)
- Bombola gas caricabile sul piano d’appoggio del carrello: max 30kg.
- Bombola gas caricabile sul piano d’appoggio bombola della saldatrice:
max 30kg (solo per versione 180A).
- Avvitare il riduttore di pressione(*) alla valvola della bombola gas
interponendo la riduzione apposita fornita come accessorio, quando
venga utilizzato gas Argon o miscela Argon/CO
2
.
- Collegare il tubo di entrata del gas al riduttore e serrare la fascetta.
- Allentare la ghiera di regolazione del riduttore di pressione prima di
aprire la valvola della bombola.
(*) Accessorio da acquistare separatamente se non fornito con il prodotto.
Collegamento cavo di ritorno della corrente di saldatura
Va collegato al pezzo da saldare o al banco metallico su cui è appoggiato,
il più vicino possibile al giunto in esecuzione.
Torcia
Predisporla al primo caricamento del lo, smontando lugello ed il tubetto
di contatto, per facilitarne la fuoriuscita.
Cambio polarità interno Fig. B1
- Aprire lo sportello del vano aspo.
- Saldatura MIG/MAG (gas):
- Collegare il cavo della torcia al morsetto rosso (+) (Fig. B-11)
