Echo TC-210 [6/26] Сперва вытащите все предметы из картонной коробки но не уби райте картон вокруг основания культиватора









   

  

   -

    -



    

  -



Сперва вытащите все предметы

из картонной коробки. Но не уби-

райте картон вокруг основания

культиватора.



   





-



   







-



Все гайки само-

контрящиеся, но чтобы затянуть

их воспользуйтесь ключами.

 

1 Cборка верхней рукоятки

1 Cборка верхней рукоятки co стopoны дросceля

2 Нижние ручки

1 Пара фрез для вспашки и культивации

1 Мотор в сборе (включая защитный кожух и корпус червячного механизма)

1 Скоба для фиксации верхних ручек

1 Пластмассовая ручка для переноски

1 Пакет с крепежными деталями, содержащий:

2 винт с головкой

4 стопорная гайка

2 болт длиной 3 дюйма (76 мм)

2 фиксатор для фрез

3 зажим для ручек

1 скоба для тросика газа

2 болт

2 зажимной маховичок

сборка

Содержание

Похожие устройства

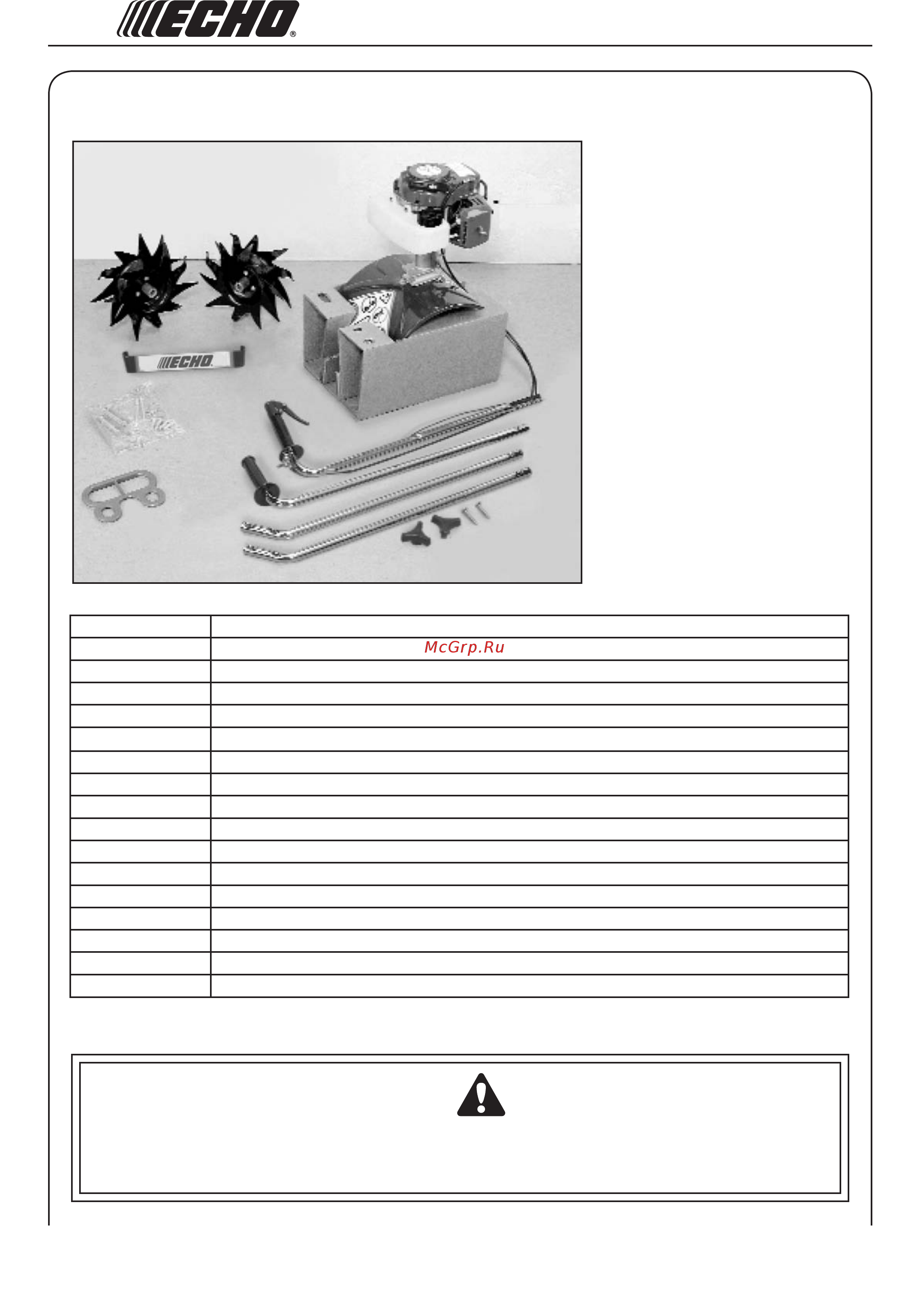

6 ШЕСНП Ваш культиватор ECHO приходит частично смонтированным Вы должны смонтировать только руч ки управления ручку для перено ски и фрезы Это займет несколько минут если вы будете правильно следовать нижеприведенным ука заниям Сперва вытащите все предметы из картонной коробки Но не уби райте картон вокруг основания культиватора Список справа указывает на части которые поставляются с вашим культиватором Убедитесь что они у вас есть Пакет с крепежными изделиями ле жит между двумя фрезами Для сборки культиватора ECHO вам понадобятся два ключа два 11мм или два разводных ключа Мы советуем вам сначала наживить все гайки и болты вручную от поло борота до одного оборота пока не закончите сборку Все гайки само контрящиеся но чтобы затянуть их воспользуйтесь ключами Количество Название 1 Сборка верхней рукоятки 1 Сборка верхней рукоятки со стороны дросселя 2 Нижние ручки 1 Пара фрез для вспашки и культивации 1 Мотор в сборе включая защитный кожух и корпус червячного механизма 1 Скоба для фиксации верхних ручек 1 Пластмассовая ручка для переноски 1 Пакет с крепежными деталями содержащий 2 ВИНТ с головкой 4 стопорная гайка 2 болт длиной 3 дюйма 76 мм 2 фиксатор для фрез 3 зажим для ручек 1 скоба для тросика газа 2 болт 2 зажимной маховичок ВНИМАНИЕ ОПАСНОСТЬ Неправильная сборка культиватора может привести к серьезным травмам Убедитесь что вы правильно выполняете все инструкции Если у вас возникнут какие либо вопросы обратитесь к официальному дилеру ECHO в Вашем регионе
