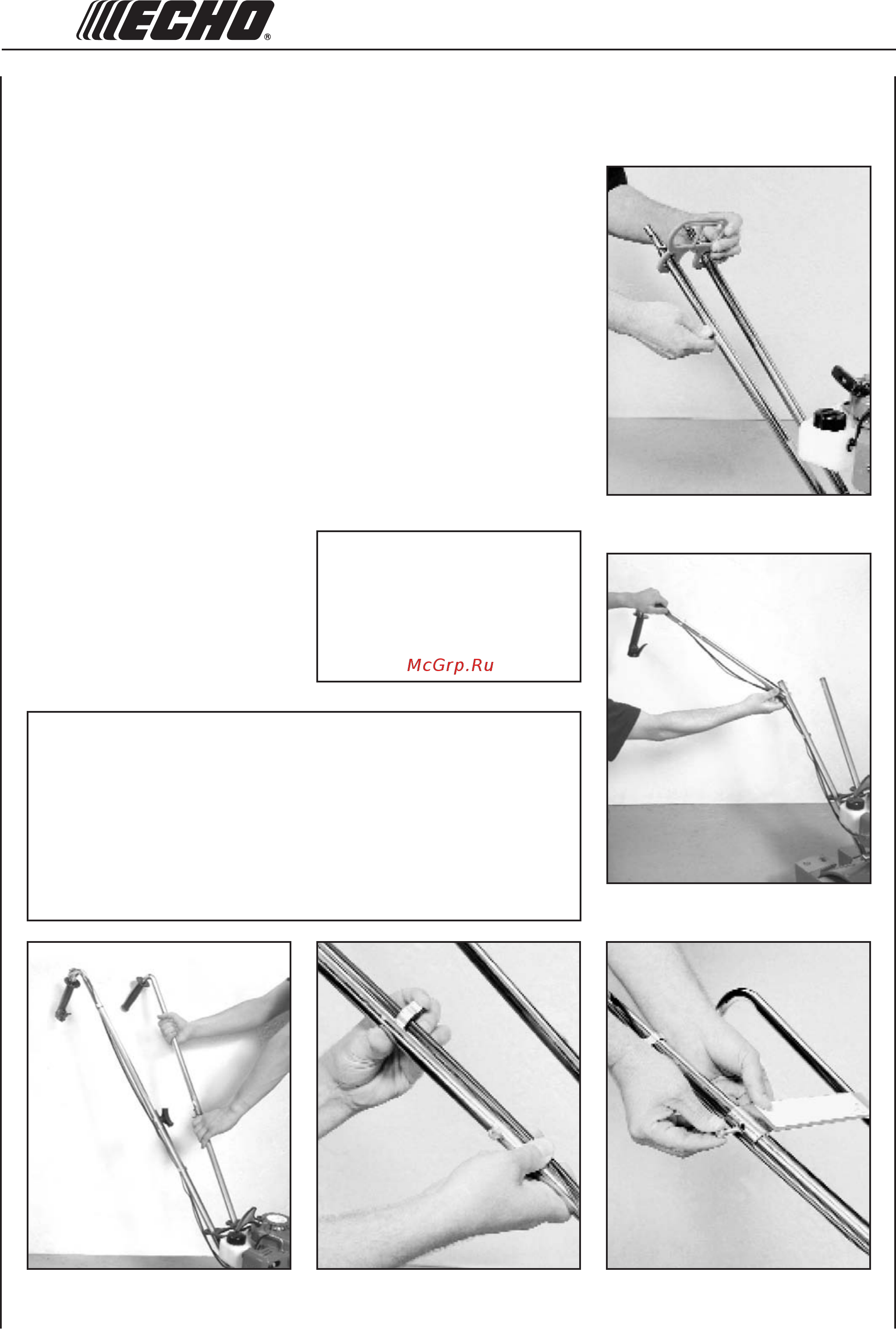

8 ШЕСНО СБОРКА ВЕРХНИХ РУКОЯТОК И УСТАНОВКА ПЛАСТМАССОВОЙ РУЧКИ ДЛЯ ПЕРЕНОСКИ 1 2 3 Слегка сожмите нижние ру коятки вместе так чтобы их концы совпали с отверстиями в пластмассовой ручке Затем наденьте ручку для переноски и опустите ее вниз Она уста новится на высоте 10 15 см над мотором рис 1 Постепенно снижайте усилие приложенное к рукояткам по зволив им занять исходное по ложение Присоедините сборку верхней рукоятки ручку с тросиком газа и проводом заземления к одной из нижних ручек и закре пите ее маховичком Вы можете присоединить верхнюю ручку к любой нижней в зависимости от того какой рутой вы предпо читаете нажимать на рычаг газа рис 2 иЗ 4 При сборке другой пары ру кояток поступайте аналогично рис 3 5 Для крепления тросика газа и провода к нижней рукоятке ис пользуйте хомутик рис 4 6 Теперь установите скобку для фиксации верхних рукояток Совместите верхние отверстия в рукоятке и скобе рис 5 вставьте в них болты и нажи вите гайки 7 Для затягивания винтов с го ловкой под ключ и стопорных гаек пользуйтесь гаечным ключом 8 Затяните гаечным ключом все резьбовые соединения ВАЖНОЕ ЗАМЕЧАНИЕ Убедитесь в том что рукоятки установлены правильно Если вы стоите за культиватором держась за рукоятки то топливный бачок должен быть обращен к вам ПРИМЕЧАНИЕ Если ручка с рычагом газа установлена слева то она не будет откидываться вниз полностью как когда она установлена справа Проверьте правильность движений рычага газа а также отсутствие петель и перегибов тросика газа вокруг рукояток Нажмите и отпустите рычаг пуска Треугольник газа должен защелкиваться в обоих направлениях Если возникли сомнения удалите воз душный фильтр и проверьте зрительно что треугольник газа контактирует как с винтом холостого хода так и со стопором полного открытия газа ЭТО НЕОБХОДИМО ДЕЛАТЬ ПЕРЕД ЗАПУСКОМ МОТОРА Рисунок 3 Рисунок 4 Рисунок 2 Рисунок 5
