6

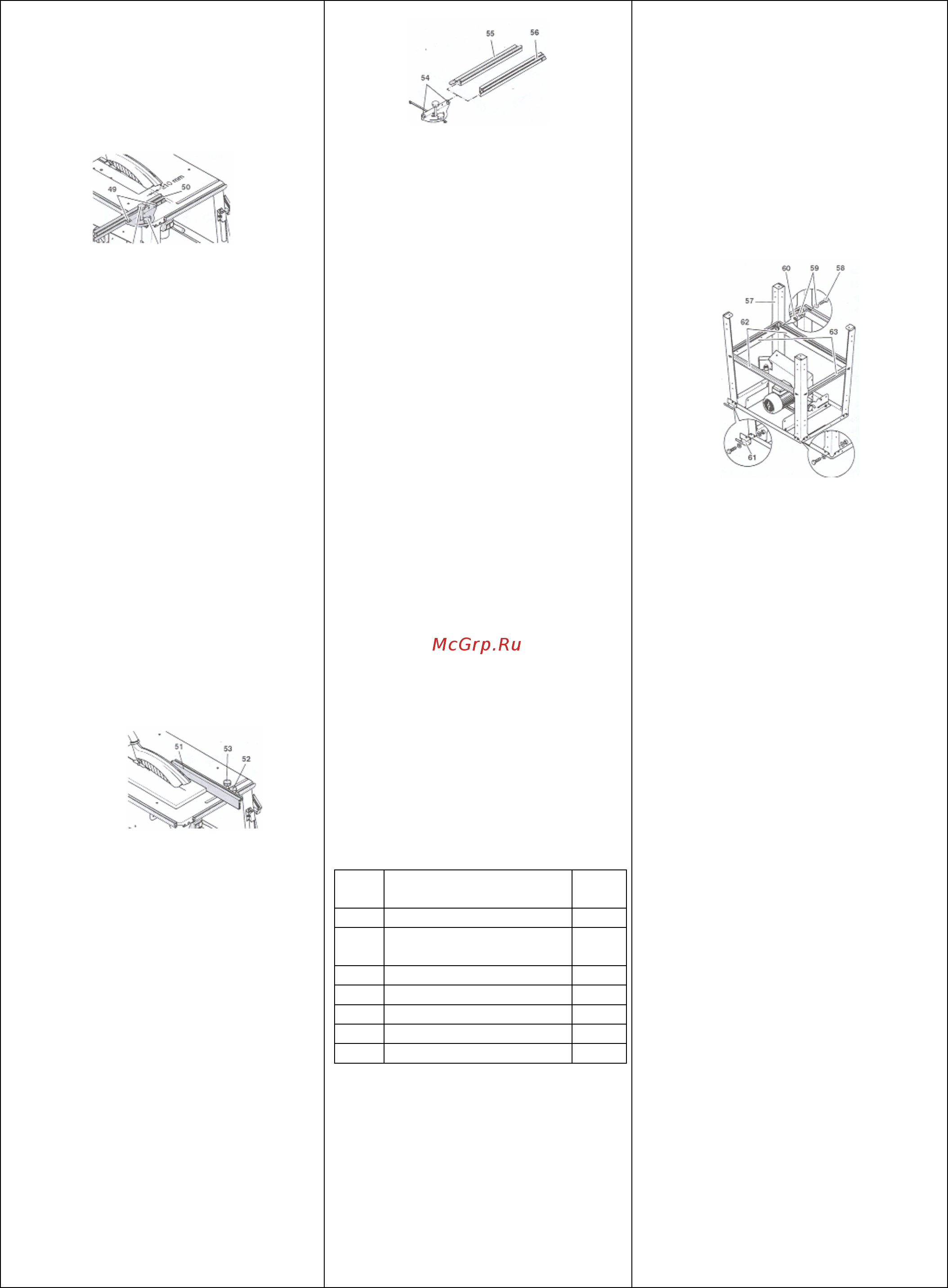

Упоры для крепления заготовок
Пила оснащена универсальным упором
для крепления заготовок, который
может применяться как поперечный
упор или как параллельный упор:
• Поперечный упор (для
поперечных резов):
Для использования в качестве
поперечного упора производится его
монтаж на крепежном профиле на
левой стороне пилы.
- Маховичок (47) для регулировки
скоса. Диапазон регулировки
составляет 60º. Маховичок (47) в
ходе процесса распила должен быть
затянут с помощью поперечного
упора.
- Маховичок (48) для функции
передвижения. Маховичок (48) в
процессе распила должен быть
ослаблен с помощью поперечного
упора.
- Гайки с накаткой (49) для регулировки
профиля упора. Выступ из
полимерного материала (50) на
профиле упора должен находиться
от полотна пилы на расстоянии
минимум 10 мм.
• Параллельный упор (для
продольных резов):
Для использования в качестве
параллельного упора производится его
монтаж на крепежном профиле на
передней стороне пилы.
- Профиль упора (51) и
параллельный упор при распиле
должен быть выставлен
параллельно полотну пилы и
застопорен маховичком (52).
- Маховичок (53) для функции
передвижения. Маховичок (53) при
распиле должен быть затянут
параллельным упором.
- Гайки с накаткой (54) для
крепления профиля упора.
Профиль упора может быть снят
после отвинчивания обеих гаек с
накаткой (54) и переставлен.
Низкая направляющая кромка (55):
- для распила плоских заготовок;
- если полотно пилы наклонено.
Высокая направляющая кромка(56):
- для распила высоких заготовок.
7.МОНТАЖ
Опасно!
Переделка пилы или
использование деталей, которые
не были проверены или
разрешены изготовителем, могут
привести при работе к
непредвиденным повреждениям!
- Проводите монтаж пилы точно в
соответствии с этой инструкцией.
- Применяйте только детали,
входящие в объем поставки.
- Не проводите на деталях
никаких изменений.
Только при точном соблюдении
инструкции по монтажу, пила
соответствует предписаниям по
технике безопасности и может
надежно эксплуатироваться.
Если Вы примете во внимание также
и следующие указания, то монтаж не
составит большого труда:
- Прочтите описание каждой
операции, прежде, чем выполнить
ее.
- Подготовьте к каждой рабочей
операции соответствующие
детали.
Необходимый инструмент
- два гаечных ключа 10 мм.
Поз
.
Обозначение Кол-
во
57 Ножка 4
58 Винт с шестигранной
головкой М6 х 16
28
59 Прокладочная шайба 56
60 Шестигранная гайка 28
61 Держатель шланга 1
62 Распорка, длинная 2
63 Распорка, короткая 2
1. Столешница укладывается
мотором вверх на устойчивое
основание.
Внимание!
Полотно пилы и
расклинивающий нож не должны
лежать на основании! Чтобы
избежать повреждений на пиле
или основании, установите
столешницу на два монтажных
упора.
2. Четыре ножки (57)привинтить
изнутри по углам столешницы:
- Винты с шестигранной головкой
(58) с прокладочными шайбами
(59) вставить снаружи;
- изнутри надеть прокладочные
шайбы (59) и навинтить
шестигранные шайбы (60) – еще
не затягивая их до конца.
3. На место, указанное стрелкой
привинтить к столу держатель
шланга (61) отверстием вниз.
4. Привинтить между ножками с
боков длинные распорки (62), а
короткие распорки (63) – между
ножками спереди и сзади:
- распорки крепятся широкой
стороной к столешнице;
- выступы и пазы распорок должны
в каждом случае совпадать друг
с другом.
- винты с шестигранной головкой с
прокладочными шайбами
вставить снаружи;
- надеть изнутри прокладочные
шайбы и навинтить
шестигранные гайки – еще не
затягивая их до конца.
5. Соединить распорки друг с другом
винтами:
- винты с шестигранными
головками с прокладочными
шайбами вставить со стороны
столешницы;
- с противоположной стороны
надеть прокладочные шайбы и
навинтить шестигранные гайки –
еще не затягивая их до конца;
- с помощью второго человека
перевернуть пилу и установить
вертикально на ровную
поверхность.
6. Затянуть все винты с
шестигранными головками и все
шестигранные гайки на нижней
части станины.
