Указание:
Поверхность удлинительной
плиты должна лежать параллельно и
на одном уровне с поверхностью
столешницы.

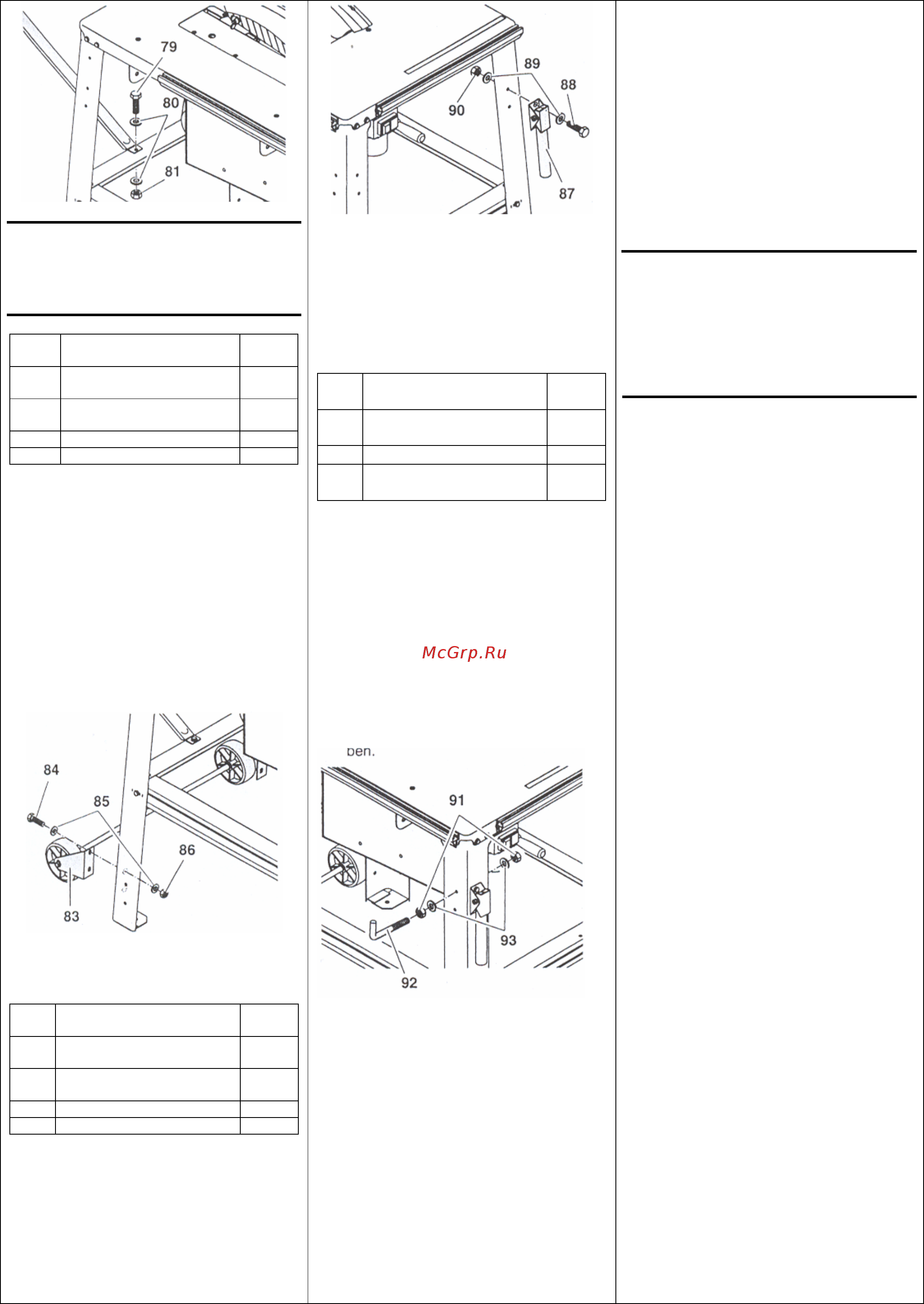

Монтаж устройства для перевозки
Поз. Обозначение Кол-
во
83 Устройство для
перевозки
1
84 Винт с шестигранной
головкой М6 х 16
4
85 Прокладочная шайба 6,4 8
86 Шестигранная гайка М6 4
Устройство для перевозки
привинчивается к задним ножкам пилы.
1. В каждое крепление устройства
для перевозки (83) вставить с
обратной стороны два винта с
шестигранной головкой (84) с
прокладочными шайбами (85).
2. Изнутри надеть по две
прокладочные шайбы (85) и
навинтить шестигранные гайки (85)
3. Крепления выставить так, чтобы
ролики были на 1 мм выше
поверхности, на которой пила стоит
всеми четырьмя ножками.
4. Крепко затянуть шестигранные
гайки.
Монтаж рукояток для
транспортировки
Поз Обозначение Кол-
во
87 Рукоятка для
транспортировки
2
88 Винт с шестигранной
головкой М6 х 16
4
89 Прокладочная шайба 6,4 8
90 Шестигранная гайка М6 4
Рукоятки для транспортировки прочно
привинчиваются к передним ножкам
пилы.
1. В каждую рукоятку для
транспортировки (87) вставить
снаружи два винта с шестигранной
головкой (88) с прокладочными
шайбами (89).
2. Рукоятки для транспортировки
смонтировать так, чтобы трубки
могли складываться вниз.
3. Изнутри надеть по две
прокладочные шайбы (89) и
навинтить шестигранные гайки (90).
Монтаж приспособлений для
подвешивания принадлежностей.
Поз
Обозначение Кол-
во
91 Шестигранная гайка
М6
4
92 Винтовой крючок М6 2
93 Прокладочная шайба
6,4
4
В качестве последнего монтажного
шага на передние ножки
привинчиваются еще два крючка для
подвешивания сбоку принадлежностей:
1. Навинтить по одной шестигранной
гайке (91) примерно на 10 мм на
винтовой крючок (92).
2. Надеть прокладочную шайбу (93)
на винтовой крючок.
3. Вставить винтовой крючок в
отверстие на ножке и прочно
закрепить его с помощью
прокладочной шайбы (93) и
шестигранной гайки (91).
Крепко затянуть винтовые
соединения.
• Проверьте винтовые соединения
на станке. Крепко затяните
винтовые соединения с помощью
подходящего инструмента.
7.1. Подключение питания
Опасно! Электрическое
напряжение.
• Устанавливайте станок только в
сухом помещении
• Подключайте станок к источнику
питания, который отвечает
следующим требованиям
(смотри также «Технические
характеристики») :
- розетки установлены согласно
предписаниям, заземлены и
испытаны;
- напряжение сети и частота должны
соответствовать параметрам,
указанным на фирменной табличке
станка;
- устройство защиты со схемой
защиты от токов утечки с током
утечки 30 мА;
- полное сопротивление системы
Z
max на раздаточном пункте
(домовое присоединение)
максимум 0,35 Ом.
Указание:
В случае, если у Вас есть
сомнения, соответствует ли Ваше
домовое присоединение этим
условиям, обращайтесь в
организацию, обеспечивающую Вас
электроэнергией или к Вашему
электромонтеру.
• Прокладывайте сетевой кабель
так, чтобы он не мешал при
работе и не мог быть поврежден.
• Защищайте сетевой кабель от
нагрева, агрессивных жидкостей
и острых кромок.
• Применяйте в качестве
удлинительного кабеля только
кабель с резиновой изоляцией с
достаточным поперечным
сечением (смотри «Технические
характеристики»).
• Не вытаскивайте сетевой штекер
из розетки за сетевой кабель.
7.2. Установка
• Установить станок на устойчивом,
ровном основании.
• Следить за достаточным местом
для обработки больших заготовок.
Для надежной установки станок может
быть привинчен к основанию:
1. Полностью смонтированный станок
установить на подходящее место и
наметить отверстия.
2. Поставить станок в сторону и
просверлить в основании
отверстия.
3. Станок поставить на отверстия и
соединить его винтами с
основанием.
8. ЭКСПЛУАТАЦИЯ СТАНКА
Опасность несчастного
случая!
Станок может
эксплуатироваться одним
человеком. Другим лицам
разрешается только подавать и
снимать заготовки, находясь при
этом на безопасном расстоянии
от пилы.
Перед работой проверьте
нормальное состояние:
- сетевого кабеля и сетевого
штекера;
