8 REFERENCE AMPLIFIER A500 Руководство пользователя
Мостовой режим3.2
В этом режиме напряжения обоих каналов складываются и направляются
в одну акустическую систему. За счёт этого достигается удвоение
напряжения, четырехкратное увеличение пиковой мощности и прибл.
трехкратное увеличение долговременной выходной мощности канала.
В мостовом режиме используются вход и регулятор громкости канала 1.
Элементы управления канала 2 в этом режиме не используются. ВНИМАНИЕ:
чтобы избежать потери мощности вследствие внутренней фазоинверсии,
необходимо повернуть регулятор громкости канала 2 до упора влево!
Используйте этот режим работы, чтобы предоставить мощность обоих
каналов единственной нагрузке в 8 Ω. Для этого установите переключатель
STEREO/BRIDGED MONO [8] в положение «BRIDGED MONO».
Подключайте акустические системы исключительно к гнезду MONO BRIDGED
[9] или к обеим средним соединительным клеммам [10].
Перед сменой режима работы выключите усилитель с помощью ◊
выключателя POWER.
Соблюдайте в мостовом режиме минимальный импеданс ◊
нагрузки в 8 Ω.

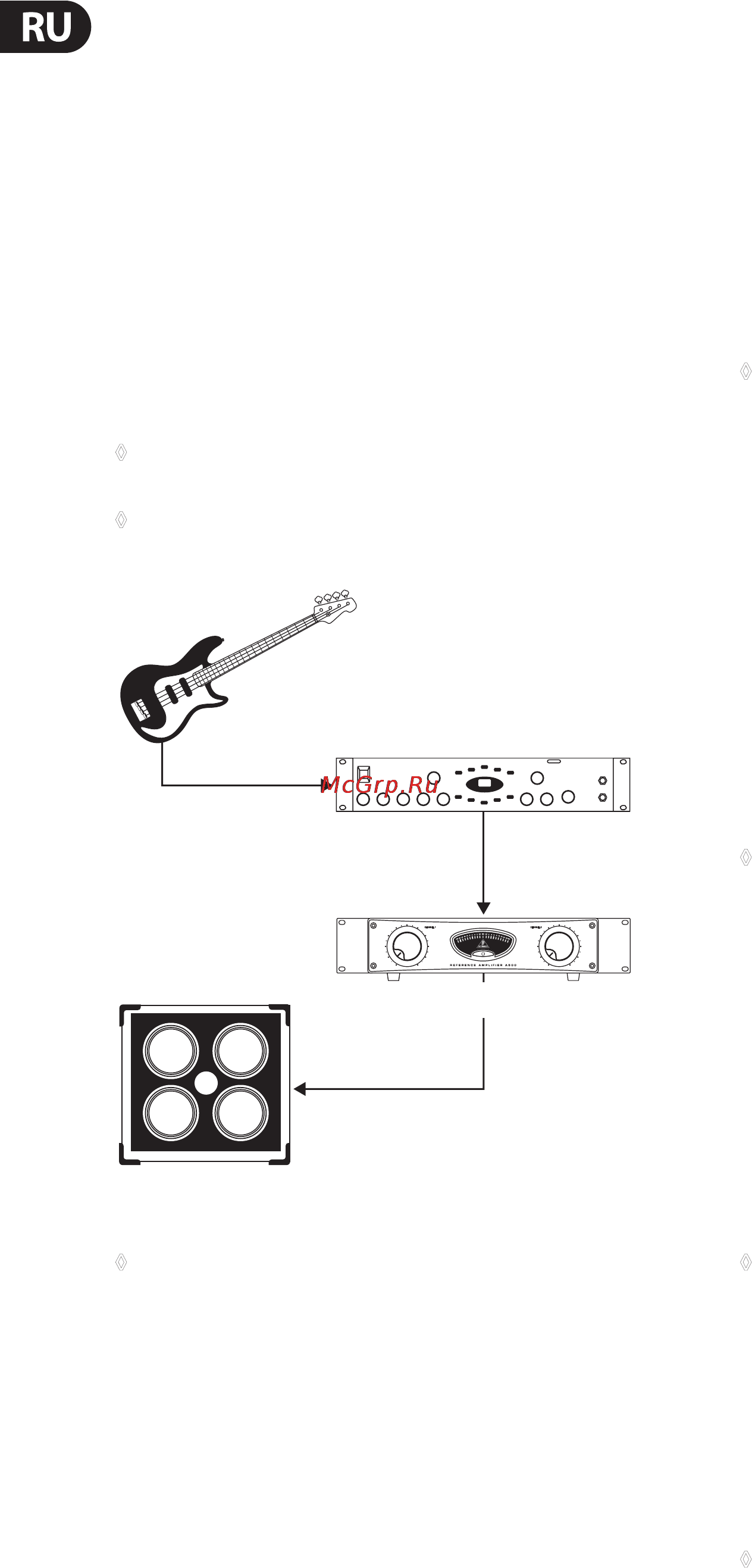

Рис. 3.2: Мостовой режим
При долговременных чрезмерных перегрузках усилитель ◊
мощности может отключиться на несколько секунд. Во
избежание перегрузок всегда придерживайтесь умеренного
уровеня громкости.
Меры предосторожности при работе в
мостовом режиме
Между выходами A500 существует напряжение порядка 60 В RMS.
В связи с этим необходимо соблюдать все меры предосторожности
при под-ключении акустических систем. При работе в мостовом
режиме к усилителю и акустическим системам предъявляются
высокие требования. Чрезмерная перегрузка может привести к
от-ключению усилителя или повреждению акустических систем.
Непременно убедитесь в том, что Ваши акустические системы
(мин. 8 Ω) и соединительные кабели рассчитаны на большую
мощность усиления.
BB410
вход
канала 1
BASS V-AMP PRO
Bass
REFERENCE AMPLIFIER A500
Монтаж4.
Установка в рэк4.1
REFERENCE AMPLIFIER A500 устанавливается в 19» рэк и занимает 2U.
Используйте четыре соединительных винта и шайбы для монтажа.
Закрепите также заднюю панель усилителя. Убедитесь в том, что
прохладный воздух в достаточном количестве поступает в рэк, особенно,
если другие находящиеся в нем приборы также излучают тепло. Из-за
своего веса А500 рекомендуется монтировать в нижней части рэка.
Если в рэке размещены несколько усилителей, необходимо оставить
между ними немного свободного пространства (приблизительно 1U) для
достаточного охлаждения.
С обеих сторон корпуса A500 оснащен большими радиаторами, ◊
необходимыми для надежной работы усилителя. Ни в коем
случае не бло-кируйте приток воздуха к ним, так как перегрев
может повредить элементы усилителя. Несмотря на то, что
система защитного отключения предохраняет усилитель от
вызываемых по-вышенной внутренней температурой повреж-
дений, в случае частого срабатывания системы защитного
отключения следует проверить кабельные соединения и место
расположения усилителя.
Кабельные соединения4.2
Входы
Если Вы хотите использовать соединения XLR для несимметричных входных
сигналов, соедините не-использованный контакт XLR- штекера (контакт 3)
с массой. Для 6,3 мм- монофонических штекеров изменения не требуются
(см. также раздел 4.3).
В случае возникновения помех, таких как шум или шипение, ◊
рекомендуется отсоединить вход усилителя от источника сигнала.
Таким образом можно установить, исходят ли помехи от пред-
варительных каскадов. Непременно обратите внимание на то,
что перед включением не-обходимо уменьшить усиление обоих
каналов путем поворота регулятора громкости до упора влево,
так как в противном случае возможно повреждение Ваших
акустических систем.
Выходы
A500 предлагает Вам несколько выходных соединений: два 6,3 мм-
монофонических гнезда и две пары безопасных винтовых клемм.
Дополнительно к обоим 6,3 мм- монофоническим гнездам для раздельных
каналов А500 имеет также 6,3 мм- выход для мостового режима.
Во избежание потерь мощности используйте для подключения ◊
акустических систем по возможности короткие кабели большого
поперечного сечения. Не прокладывайте выходные кабели рядом
с входными.
При использовании соединительных клемм следите за тем, чтобы с
конца кабеля не было удалено слишком много изоляции. Подключение
должно производиться таким образом, чтобы не был виден оголенный
провод. Во избежание электрического удара вилка клеммы должна быть
хорошо изолирована. В мостовом режиме используйте две средние
соединительные клеммы. Следите также за правильной полярностью.
ВНИМАНИЕ! Если в соединительных клеммах видны оголенные ◊
концы проводов, не пользуйтесь усилителем, поскольку
существует опасность поражения электрическим током.
