9 REFERENCE AMPLIFIER A500 Руководство пользователя
behringer.com
Подключение к сети
Подключайте A500 только к сети с напряжением, указанным на приборе.
Подключение к сети с другим напряжением сети может повредить Ваш
усилитель (см. также раздел 2, пункт [11] ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ /
ВЫБОР НАПРЯЖЕНИЯ).
Перед включением прибора проверьте все кабельные соединения и
поверните регулятор громкости до упора влево.
Аудиосоединения4.3
Для различных видов работы с усилителем Вам понадобится множество
различных кабелей. На ниже-приведенных рисунках изображены кабели,
которые Вам необходимо приобрести. Старайтесь всегда использовать
только высококачественные кабели.

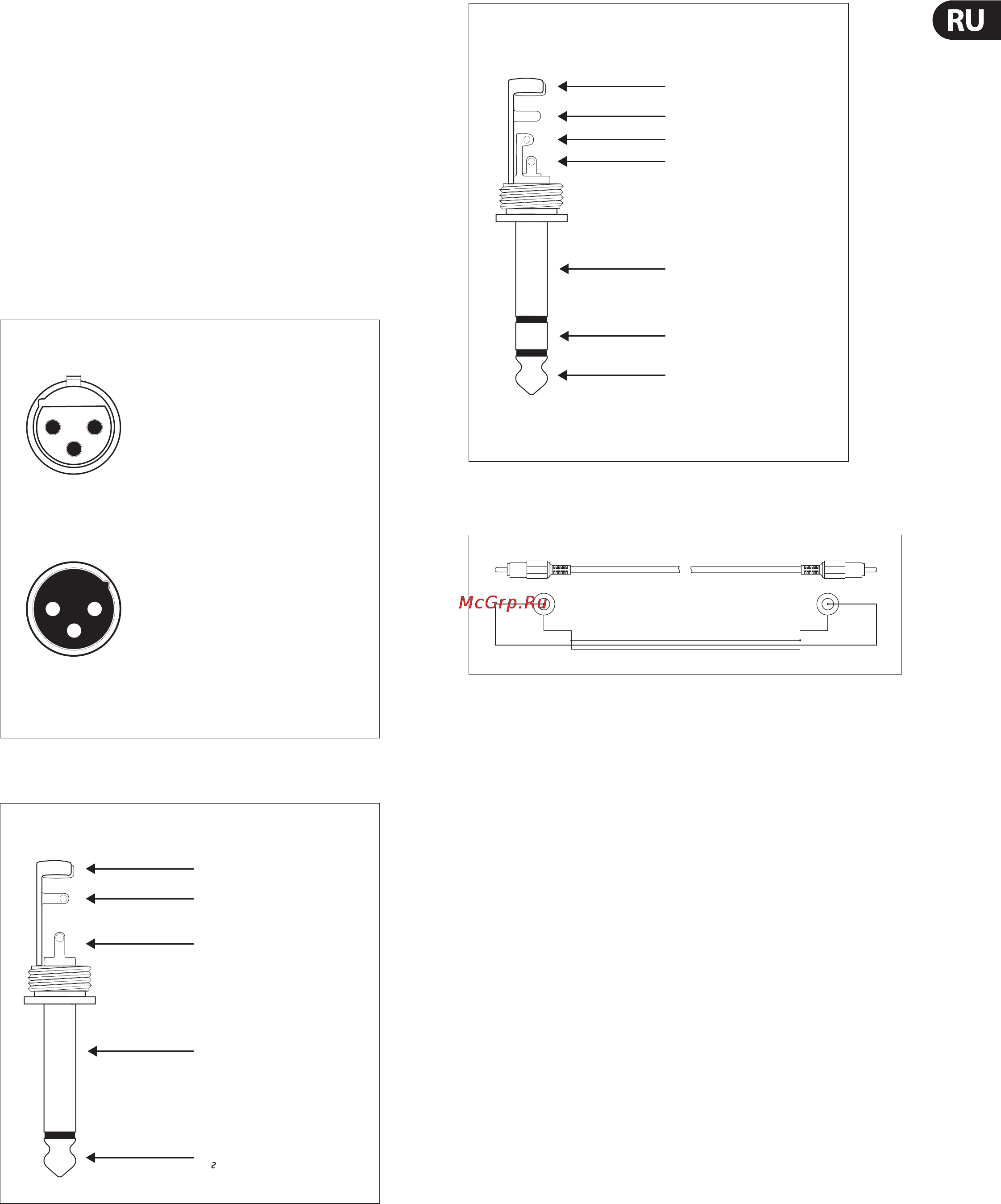

Рис. 4.1: Разъемы XLR
Рис. 4.2: 6,3 мм- монофонический штекер
выход
При несимметричном соеинии контакты 1 и 3 должны
быть перемкнуты.
1 = масса / экран
2 = горячий (+)
3 = холодный (-)
вход
12
3
1
2
3
Симметричное соединение через XLR-разъемы
компенсирующий
деформацию зажим
гильза
наконечник
гильза
масса/экран
Несиметриное соединение через ¼"
наконечник
сu нал
Рис. 4.3: 6,3 мм- стереоштекер
Рис. 4.4 Несимметричное подключение с помощью кабеля с RCA- разъемами
компенсирующий
деформацию зажим
гильза
кольцо
наконечник
гильза
масса/экран
При соединеии симметричных и несимметричных цепей
кольцо и гильза стереоштекера должны быть перемкнуты.
Симметричное соединение
через 6,5-мм-разъем
кольцо
холодный (-)
наконечник
горячий (+)
наконечник наконечник
гильза гильза
экран
