10

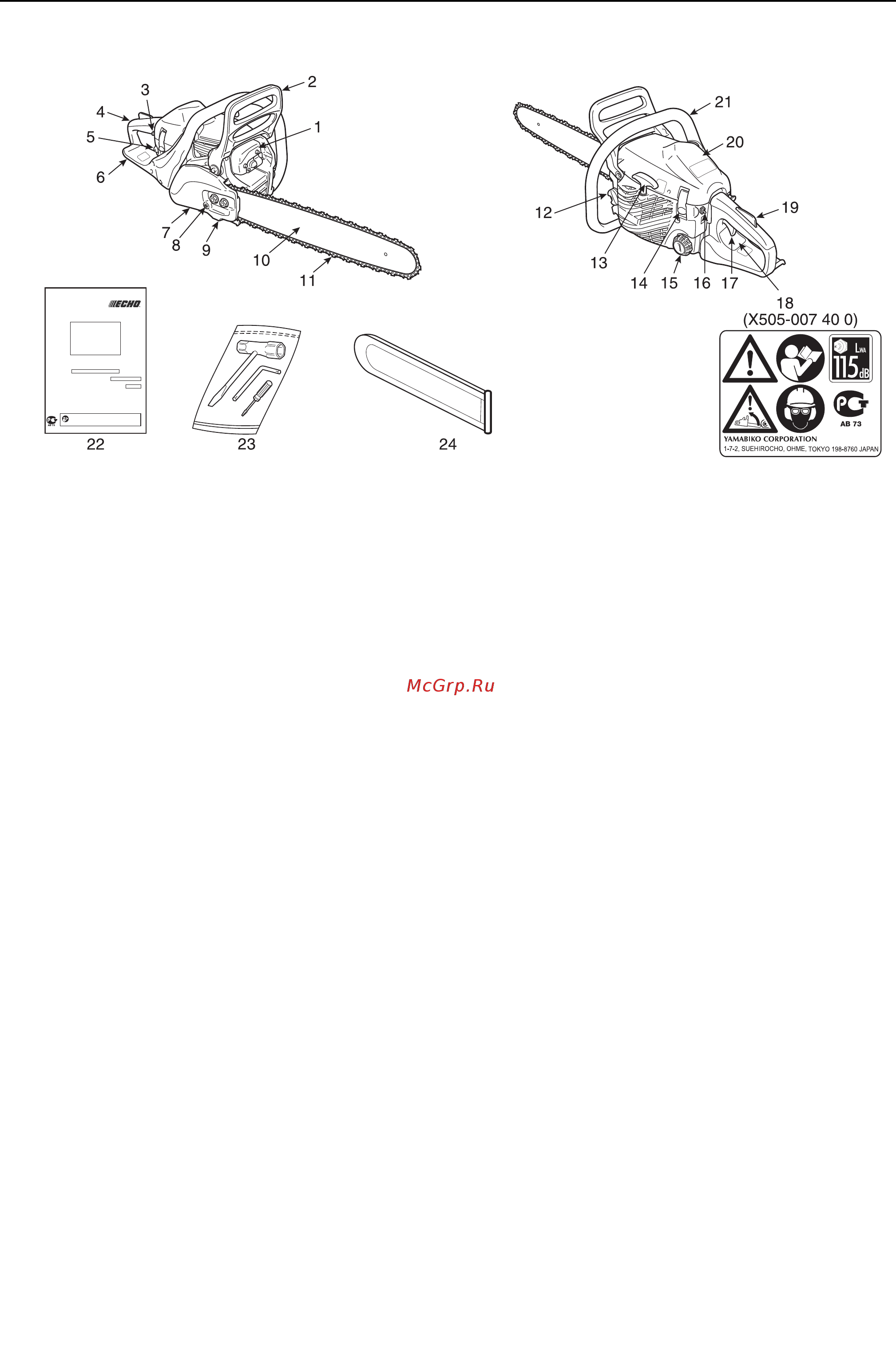

Описание
1. Глушитель - Служит для снижения шума выпуска
отработавших газов и гашения искр.
2. Передний защитный щиток - Щиток между
передней ручкой пилы и пильной цепью,
предназначенный для защиты руки от травм и
помогающий обеспечить контроль над бензопилой в
случае, если рука соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен
для остановки
вращения пильной цепи.
3. Ручка управления воздушной заслонкой -
Устройство для обогащения воздушно топливной
смеси в карбюраторе с целью облегчения пуска
холодного двигателя.
4. Задняя ручка пилы (для правой руки) - Ручка для
удерживания пилы; расположена сзади от двигателя.
5. Подкачивающий насос (праймер) - Перед пуском
двигателя нажмите насос 3 или 4 раза.
6. Задний защитный щиток - Удлинение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
7. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
8. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
9. Уловитель цепи - Приспособление,
предназначенное для защиты правой руки оператора
от возможного удара цепью в случае разрыва цепи
или ее схода с направляющих канавок пильной шины
во время пиления.
10. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
11. Пильная цепь - Используется в качестве режущего
рабочего элемента.
12. Пробка масляного бака - Служит для закрывания
масляного бака.
13. Рукоятка стартера - Служит для пуска двигателя.
("ES" - "Легкий Запуск)
14. Фиксатор крышки цилиндра - Служит для
установки крышки цилиндра.
15. Пробка топливного бака - Служит для закрывания
топливного бака.
16. Выключатель зажигания - Приспособление для
включения и выключения зажигания, следовательно
для пуска или
остановки двигателя.
17. Курок дросселя - Устройство, управляемое
нажатием пальца оператора, и предназначенное для
управления частотой вращения коленчатого вала
двигателя.
18. Предупредительная наклейка - Артикул X505-
007400
19. Блокировка курка дросселя - Защитное
устройство, которое нажимается для высвобождения
курка дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
20. Кожух цилиндра двигателя - Решетка, через
которую проходит поток
охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания,
воздухоочиститель и глушитель.
21. Передняя ручка пилы (для левой руки) - Ручка для
удерживания пилы; расположена на передней части
кожуха двигателя.
22. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
23. Инструменты - 13 x 19-мм T-образный ключ
(комбинированная отвертка / свечной ключ),
L-образный ключ и маленькая отвертка.
24. Защитный чехол для пильной шины - Съемное
приспособление для зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
случаях, когда пила не используется.
