1 2
21

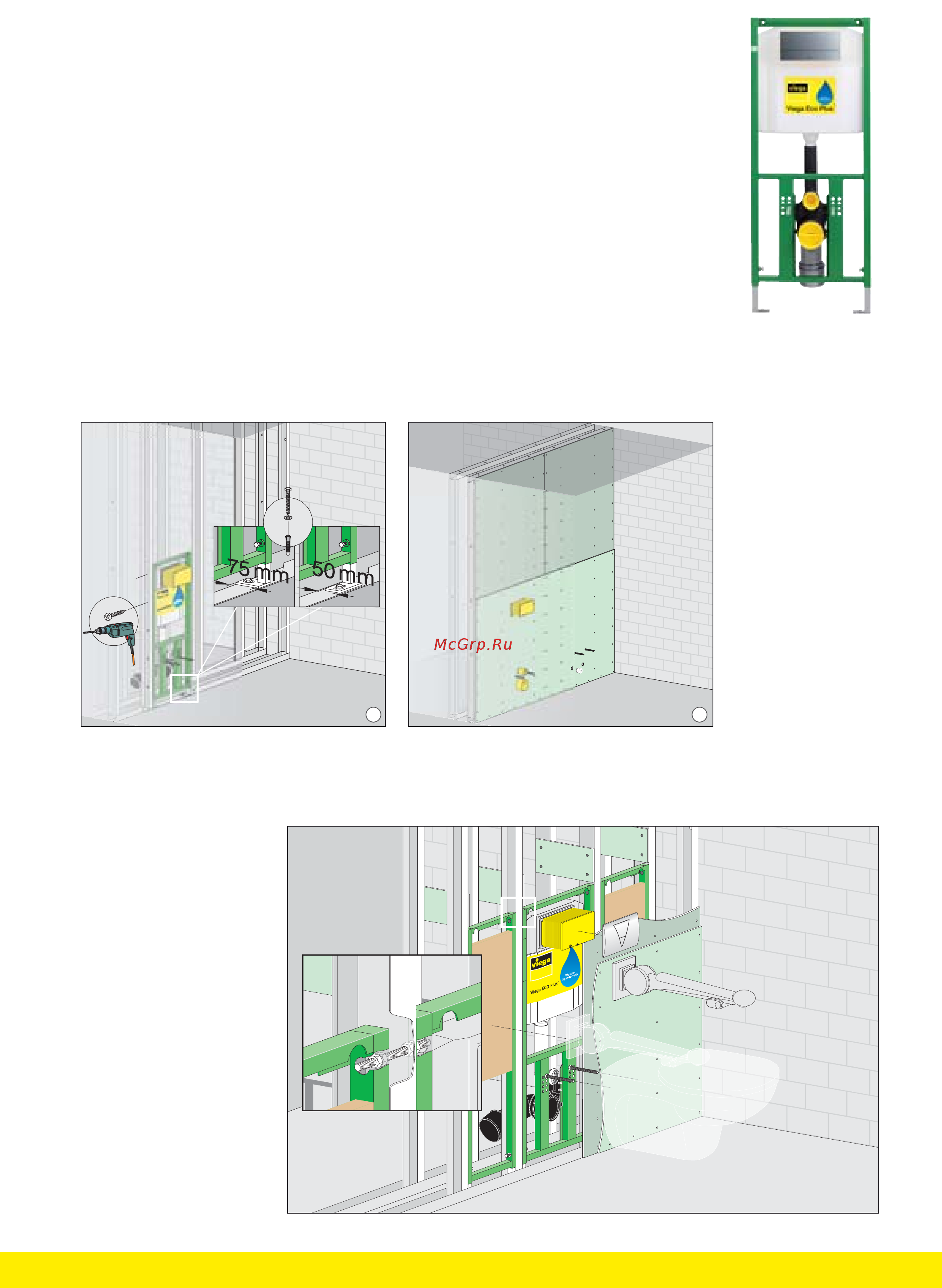

Монтаж модулей на
опорные профили
1 Даже разные
модули для унитазов
Viega Eco Plus можно
смонтировать на готовые
опорные профили.
2 В завершение монта-
жа зашить всю конструк-
цию двойным слоем гип-
рока GKFI (2 x 12,5 мм).
Концепция ванной комнаты
для людей с ограниченными
физическими возможностями
На рисунке изображена
конструкция «безбарьерного»
санузла. При этом слева
и справа от модуля для унитаза
Viega Eco Plus в опорные секции
уста новлены так называемые
крепежные элементы. Затем на
них устанавливаются откидные
поручни. На небольшом фраг-
менте слева видны крепления
разных элементов к опорной
направляющей. Техни ческая
деталь: смыв в унитазе можно
включить не только нажимной
кнопкой модуля, но и кнопкой
с радиосигналом, выполненной
на откидном поручне.
