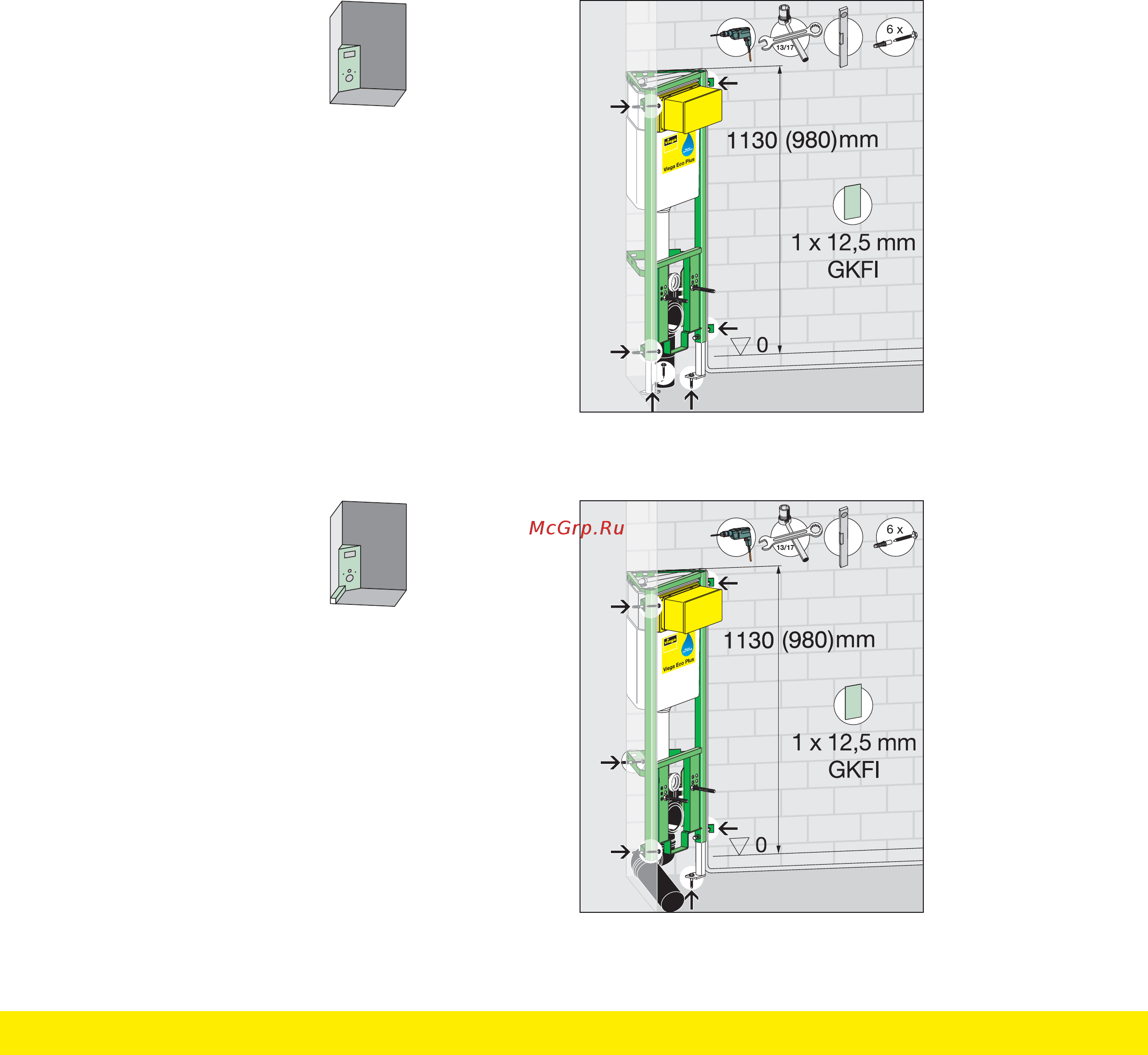

Вариант 1:
Монтаж
углового модуля
для унитаза
Viega Eco Plus,
высота 1130 мм
или 980 мм
1
Установить угловой модуль
на соответствующую монтажную
высоту (отмерить от верхней
кромки чист. пола 1130 мм или
980 мм) и выверить его поло-
жение. Затем сделать разметку
точек крепления (A + B и 1-4).
2 Просверлить отверстия в
намеченных точках крепления
и после повторной выверки
горизонт. и вертик. положения
зафиксировать угловой модуль
прилагаемым крепежным ма-
териалом. Затем обшить модуль
одним листом гипрока.
Вариант 2:
Монтаж
углового модуля
для унитаза
Viega Eco Plus,
высота 1130 мм
или 980 мм.
Монтаж канализации в зоне
опоры
1 Порядок действий соответс-
твует варианту 1. Но в данном
варианте монтажа следует сде-
лать разметку точек крепления
A и 1-5.
2 Порядок действий такой же,
как и в варианте 1: просвер-
лить отверстия в точках креп-
ления (A и 1-5), выверить
положение углового модуля и
зафиксировать его. Затем
обшить модуль одним листом
гипрока.
Угловые модули Viega Eco Plus.
Умный проект, легкий монтаж.
