www.kraton.ru

ФУГОВАНИЕ И УСТАНОВКА ( ЗАМЕНА) СТРОГАЛЬНЫХ НОЖЕЙ (РИС. E/F)

• В таком же порядке демонтируйте с

ножевого вала 8 остальные строгальные

ножи 40 и элементы их крепления.

• Внимательно осмотрите все снятые

строгальные ножи 40. В случае обнаруже

ния в них каких-либо дефектов, трещин,

зазубрин и механических повреждений

замените на аналогичные годные стро

гальные ножи.

• С помощью щетки очистите и осмотрите

плоскости и пазы ножевого вала 8, на ко-

торые опираются строгальные ножи 40.

Плоскости и пазы должны быть чистыми,

без выбоин и выщербин

• Установите годный строгальный нож 40

и прижимную планку 42 в паз ножевого

вала 8 и слегка затяните головки болтов

фиксирующих

41.

• Установите ножевой вал 8 так, чтобы

режущая кромка строгального ножа 40

заняла крайнюю верхнюю точку (см. рис.

F).

• Приложите металлический брусок или

линейку к поверхностям строгальных сто

лов 4 и 10 и отрегулируйте выступ режу

щей кромки строгального ножа 40 над их

поверхностью. Выступ режущей кромки

строгального ножа 40 над поверхностью

строгальных столов 4 и 10 не должен пре

вышать 0,1 мм и не должен быть ниже их

уровня.

• Надежно затяните болты фиксирующие

41, начиная со среднего болта.

• Выполните аналогичные действия для

остальных строгальных ножей.

• Вручную за сверлильный патрон 18 про-

верните ножевой вал 8 и убедитесь, что

строгальные ножи 40 нигде не задевают

за строгальные столы

4 и 10.

• ПОМНИТЕ!

Для получения ровной стро-

ганой поверхности деревянной заготовки

режущие кромки строгальных ножей 40

должны быть параллельны плоскости

поверхности неподвижного строгального

стола 4.

• Установите на станок снятые защитные

ограждения и направляющую линейку,

отрегулируйте глубину строгания и вы-

полните пробное фугование дерев

янной

заготовки. Проверьте станок на качество

фугования.

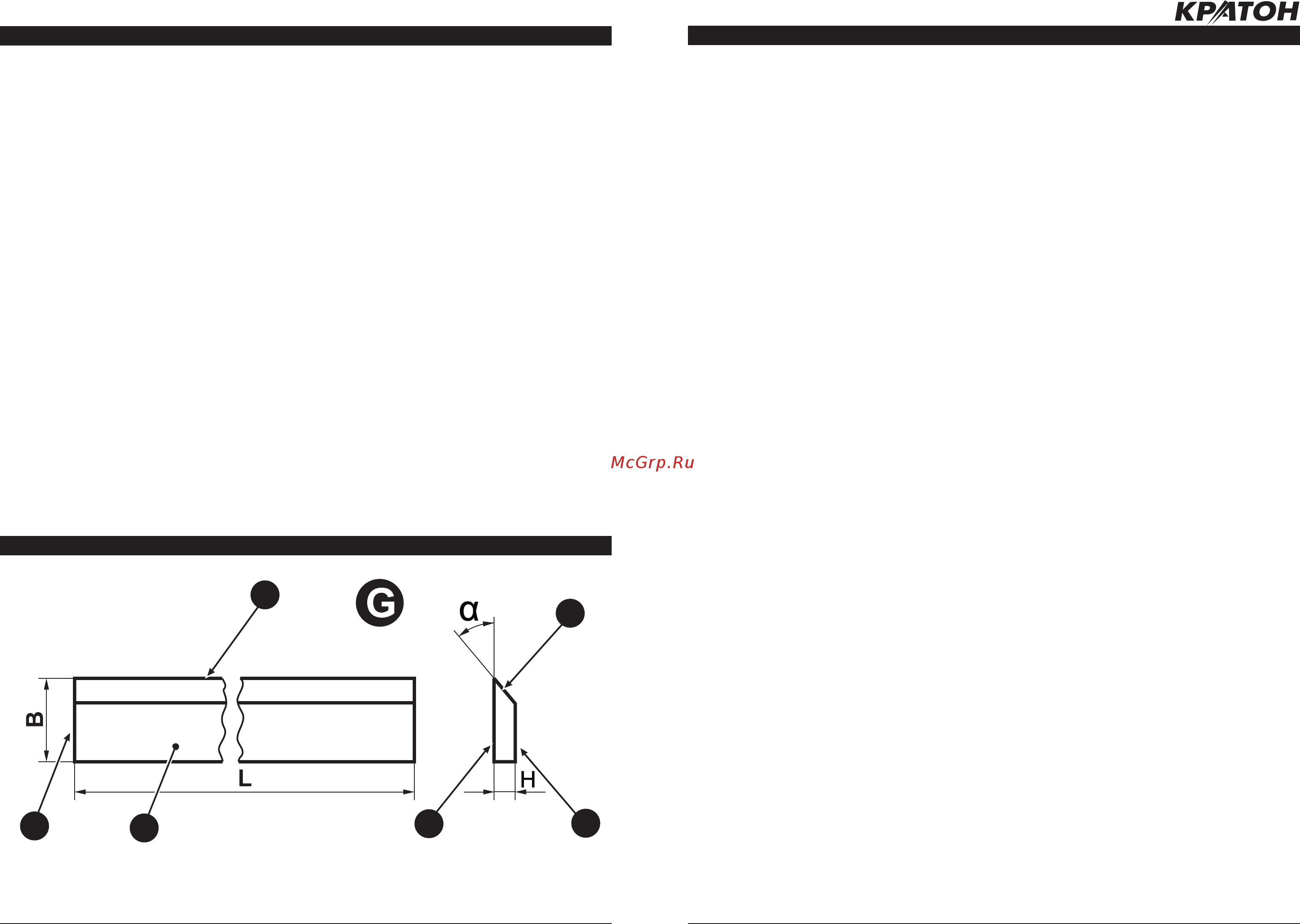

ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. G)

Размеры строгального

ножа:

L = 210 мм, В = 30 мм, H =

3 мм, α — задний угол

40. Нож строгальный

43. Торец ножа

44. Режущая кромка

45. Задняя поверхность

46. Опорная поверхность

47. Передняя поверхность

необходимости заточки даже одного стро-

гального ножа, чтобы не нарушить балан-

сировку ножевого вала, необходимо зата-

чивать и балансировать все строгальные

ножи.

• Периодически проверяйте состояние

крепления и положение всех сопрягаемых

деталей, узлов и механизмов станка.

Проверка и натяжение клиноременной

передачи

• В процессе эксплуатации станка про-

исходит естественная вытяжка новых

клиновых ремней 56 (см. рис. I). Необхо

димо после первых четырех часов рабо-

ты станка проконтролировать натяжение

клиновых ремней 56 и произвести повтор

ное натяжение.

• Демонтируйте крышки 33 и 35 (см. рис.

H) клиноременной передачи станка.

• С помощью гаечного ключа ослабьте

гайки 54, с помощью которых электродви-

гатель 3 (см. рис. А) закреплен на шпиль-

ках 53.

• Переместите электродвигатель 3 по на-

правлению от ведомого шкива 52 путем

нажатия и произведите натяжение клино-

вых ремней 56.

• Равномерно затяните гайки 54 и прокон-

тролируйте степень натяжения клиновых

ремней 56. При определении степени на

тяжения руководствуйтесь следующими

условиями:

— чрезмерное натяжение клиновых рем-

ней 56 ведет к их преждевременному из-

носу и дополнительной нагрузке на под

шипники ножевого вала 8 (см. рис. А);

— недостаточное натяжение клиновых

ремней 56 ведет к

их нагреву и проскаль-

зыванию на шкивах 52 и 55, и снижению

величины крутящего момента на ножевом

вале 8, а следовательно к изменению

режимов резания заготовки и снижению

производительности станка;

— определите степень натяжения кли-

новых ремней 56. Для этого приложите

усилие 20 Н (2 кгс) на одну ветвь клино

вого ремня 56 в середине пролета между

шкивами 55 и 52. Стрела прогиба ремня

клинового 56 должна составить 5

–6 мм.

• Проверьте соосность ручьев ведомого

шкива 52 и ведущего шкива 55. Отклоне

ние от общей плоскости не должно быть

более 1 мм.

• Проверьте затяжку гаек 54 и установите

на штатное место крышки 35 и 33.

Проверка износа клиновых ремней и

их замена

• Необходимо также периодически про-

верять износ клиновых ремней 56. При

отслоении корда, разрыве и появлении

трещин в материале клиновых ремней 56

они подлежат замене.

• Демонтируйте крышки 35 и 33 (см. рис.

H) клиноременной передачи станка.

• С помощью гаечного ключа ослабьте за-

тяжку гаек 54.

• Переместите электродвигатель 3 по на-

правлению к ведомому шкиву 52 и мак-

симально ослабьте натяжение клиновых

ремней 56.

• Снимите изношенные ремни и замени-

те их на клиновые ремни с аналогичными

размерами поперечного сечения и соот

ветствующей длиной. При этом руковод-

ствуйтесь маркировкой на ремнях.

• В соответствии со схемой сборки уста-

новите ремни клиновые 56 в соответству-

ющие ручьи шкива ведомого

52 и шкива

ведущего 55.

• Отрегулируйте степень натяжения кли-

новых ремней 56 и проверьте соосность

ручьев шкивов 55 и 52, в соответствии с

требованиями подраздела «Проверка и

натяжение клиноременной передачи».

• Проверьте затяжку гаек 54 и установите

на штатное место крышки 35 и 33.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
