25
ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. H/I/J/K)
Общие сведения
• Пиление (распиливание) — это дерево-
режущая технологическая операция со
снятием стружки. При пилении распили-
вают заготовки в форме отрезков досок,
брусьев или брусков, имеющих хотя бы
одну плоскую базу. Пиление осуществля
-
ют вдоль волокон древесины (продольное
пиление) или поперек волокон древесины
(поперечное пиление).
• Для пиления необходимо использовать
подготовленный и просушенный пило-
материал, геометрические размеры и
состояние поставки которого позволяют
выполнять обработку на
пильном столе
данного станка
.
Подготовка станка и установка пиль-
ного диска
• Установите и закрепите на демонтиро-
ванном пильном столе 25 (см. рис. J) нож
расклинивающий 32 и защитный кожух
28.
• На посадочную шейку фланца 48 (см.
рис. H) установите пильный диск 29.
• Пильный диск 29 с фланцем 48 уста-
новите на резьбовой конец 51 ножевого
вала 8 (см. рис.
I) и закрутите от руки гай-
ку 49.
• Вставьте металлическую пластину дли-
ной L = 150 мм и размерами поперечного
сечения 8 × 20 мм, в паз ножевого вала
8 и, удерживая ее одной рукой, другой
27
25
28
57
32
25. Стол пильный
27. Стол для поперечного пиления
28. Кожух защитный
32. Нож расклинивающий
57. Винт (2 шт.)
64
28
www.kraton.ru

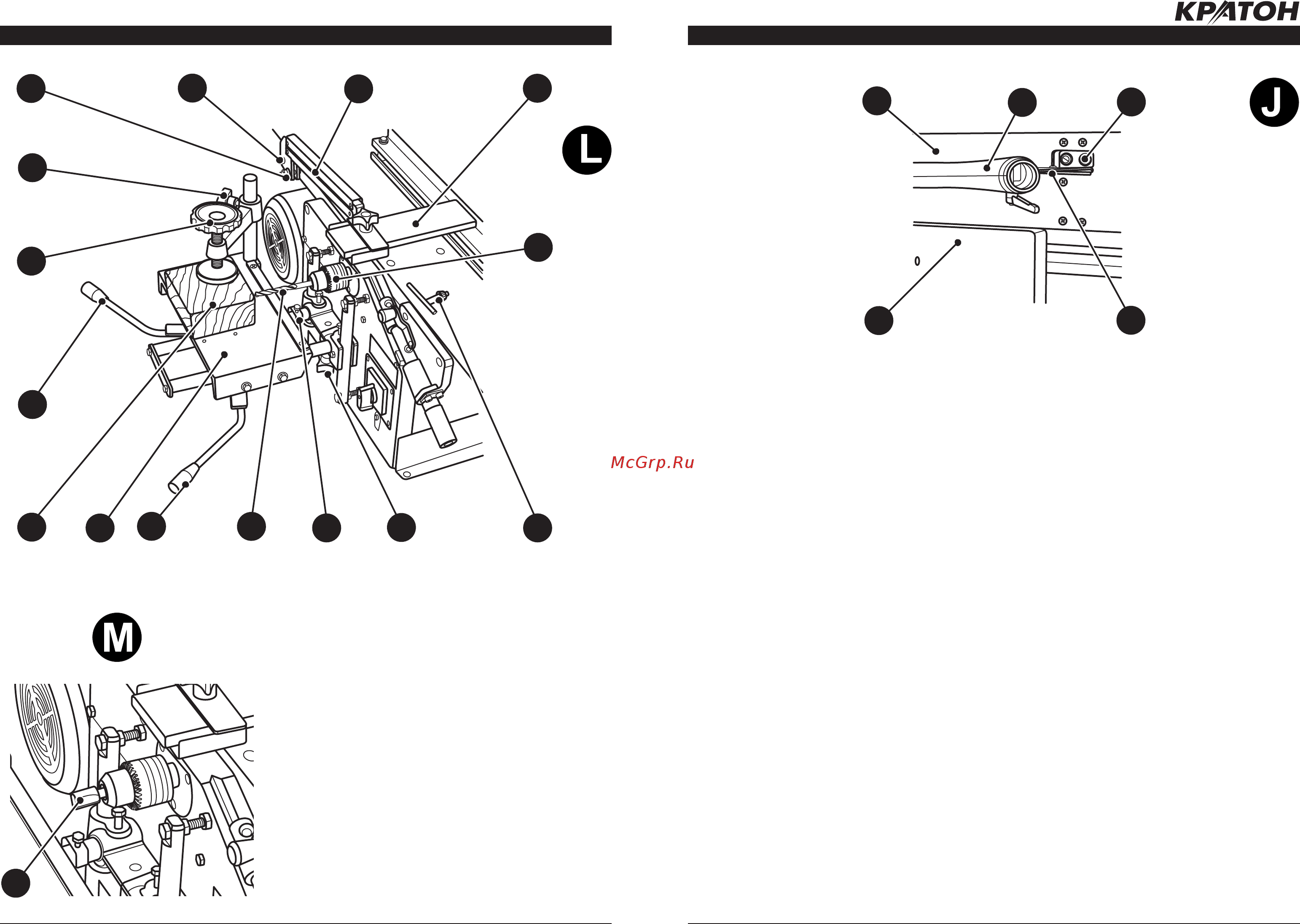

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. L/М)
57
1
2
58
59
5
7
60
61
63
17
18
1. Рычаг
продольной подачи
2. Струбцина
5. Кулиса
7. Защитное
ограждение
17. Рычаг
поперечной подачи
18. Сверлильный
патрон
19. Фрезерный
суппорт
22. Винт
вертикальной
подачи
57. Заготовка
58. Фиксатор
59. Гайка
60. Винт
61. Ключ
62. Ограничитель
63. Сверло
64. Фреза
22
6219
