Кратон WM-Multi-03 [24/24] Толкатель

www.kraton.ru

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. H/I/J/K)

рукой с помощью стандартного гаечного

ключа надежно затяните гайку 49.

• При установке пильного диска 29 со-

блюдайте правильную ориентацию его

режущих зубьев в соответствии с марки-

ровкой, нанесенной на нем и на защит-

ном кожухе 28 (см. рис. C).

• Перед установкой пильного диска 29 на

резьбовой конец 51 ножевого вала 8 вни-

мательно осмотрите его. Пильный диск

29 не должен иметь механических по

вреждений. Твердосплавные пластинки,

припаянные к зубьям пильного диска, не

должны иметь трещин и сколов.

• Не допускайте ударов по твердосплав-

ным пластинкам

— это может привести

к их поломке. Не применяйте пильные

диски с дефектными твердосплавными

пластинками

• Заверните вторую гайку 49 на резьбовой

конец 51 ножевого вала 8 и надежно за

тяните ее.

• Установите на штатное место пильный

стол 18 и выставите его на одном уровне

со строгальными столами 4 и 10 (см. рис.

А).

• Надежно затяните винт 36 и фиксатор

34, с помощью которых пильный стол 25

крепится к элементам основания станка

16 (см. рис. А).

• Проверьте и при необходимости отре-

гулируйте положение расклинивающего

ножа 32 относительно пильного диска 29

(см. рис. C и J). Для регулирования поло

жения расклинивающего ножа 32 исполь-

зуйте винты 57, которыми он крепится к

пильному столу 25.

• После регулирования плоскости раскли-

нивающего ножа 32 и пильного диска 29

должны совпадать.

• Установите на штатное место и надежно

закрепите с помощью фиксатора 6

защит-

ное ограждение 7 ножевого вала 8 (см.

рис. А).

• Установите на штатное место и надежно

закрепите с помощью рукоятки 11 н

аправ-

ляющую линейку 9

(см. рис. А).

• Установите на штатное место крышки

33 и 35

(если раннее они были сняты) и

надежно закрепите их, используя крепеж

ные элементы 50 и винты, предусмотрен-

ные конструкцией станка.

• С помощью фиксатора 31 (см. рис. С)

отрегулируйте «раскрываемость» за

щитного кожуха 28.

При нажатии на его

лежащий нижний конец деревянной за-

готовкой, кожух защитный 28 должен от-

крыться и пропустить заготовку к пильно

му диску 29.

• Уберите со станка слесарные инстру-

менты и заготовки и подключите его к

электрической питающей линии. Исполь-

зуя патрубок 30 (см.рис. С) подключите

станок к промышленному пылесосу.

• Установите переключатель 39 (см. рис.

D) в положение «1» и произведите проб-

ный пуск станка. При пробном пуске не

стойте в плоскости вращения пильного

диска 29. Убедитесь визуально в отсут

ствии торцового и радиального биения

пильного диска 29.

• При определенной наработке станка

происходит естественное притупление

зубьев пильного диска 29, что существен

но сказывается на качестве выполняемой

работы. Поэтому необходимо снять пиль

ный диск 29 для его замены и заточки.

• ПРЕДУПРЕЖДЕНИЕ! Не пытайтесь са-

мостоятельно производить заточку пиль

ного диска, т.к. не имея специального

оборудования и соответствующих навы

ков, Вы можете нарушить его центровку и

балансировку, что непременно приведет

к его преждевременной поломке и воз

можно к поломке самого станка. При не

обходимости пользуйтесь услугами сер-

висных центров или специализированных

мастерских.

Пиление деревянной заготовки

• Продольное пиление деревянной заго-

товки на данном станке (см. рис. С) вы-

полняется на пильном столе

25 посред-

ством вращающегося пильного диска 29,

ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ НА ФРЕЗЕРНОМ СУППОРТЕ (РИС. L/М)

ВНИМАНИЕ! Перед выполнением операций на фрезерном суп-

порте снимите пильный диск! Закройте защитным ограж-

дением рабочую зону ножевого вала на строгальном столе.

Перед снятием инструмента, сборкой или наладкой, обяза

тельно отсоедините станок от электрической питающей сети. Регулярно

проверяйте, чтобы режущий инструмент (сверла, фрезы) был заточенным

без механических повреждений.

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА (РИС. H/I/J/K)

закрепленного на ножевом валу 8.

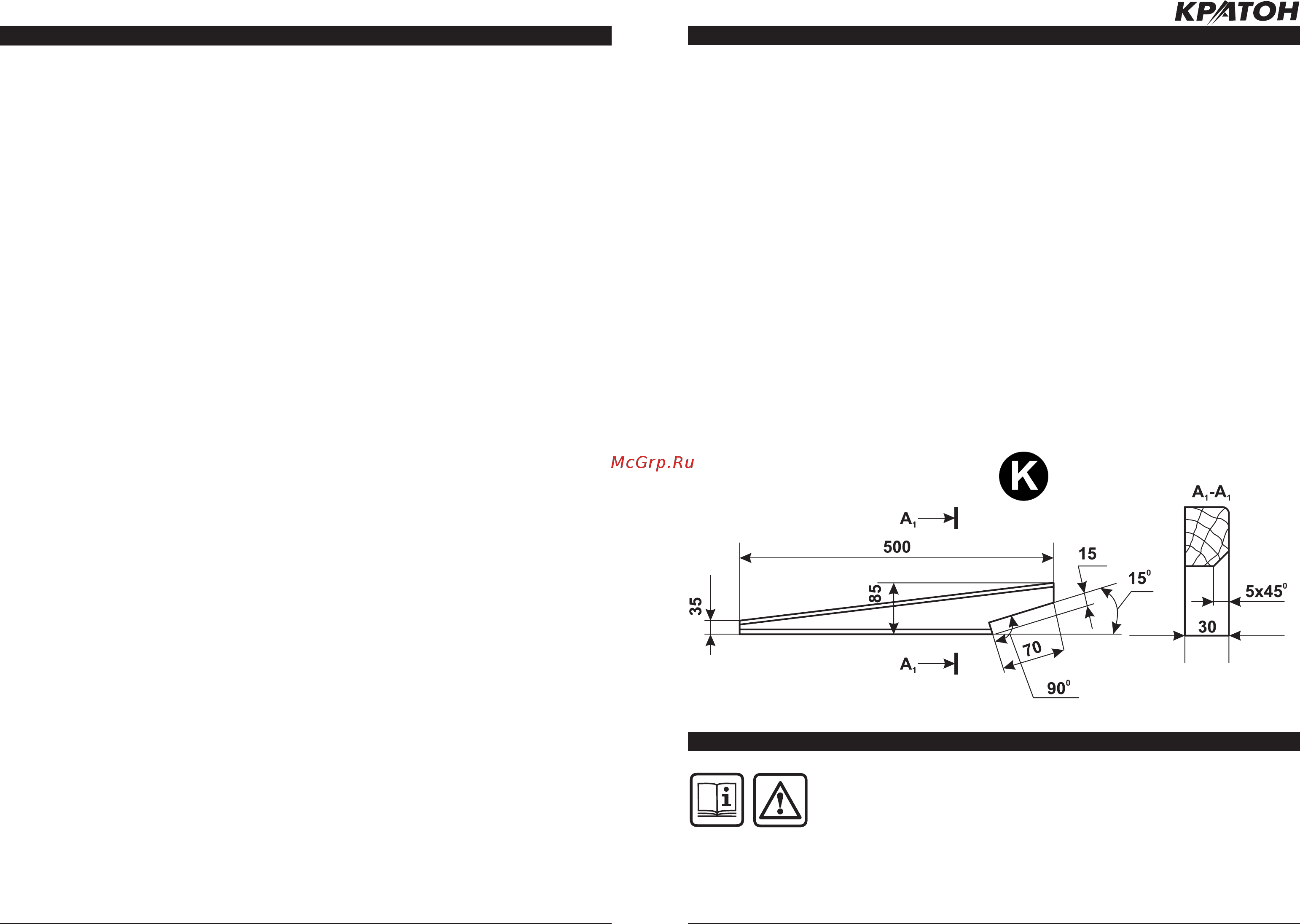

• Подача заготовки осуществляется вруч-

ную с помощью специального толкателя

(изготавливаемого по месту). Толкатель

( см. рис. K ) должен быть изготовлен из

прочного материала, иметь уступ (вырез)

для упора в торец заготовки. При пилении

толкатель должен обеспечивать надеж-

ный прижим заготовки к пильному столу

25 и линейке направляющей 9.

• ВНИМАНИЕ! Работа на станке без за-

щитного кожуха 28 и расклинивающего

ножа 32 (см. рис. С) категорически запре

щена. В связи с тем, что подача заготовки

при пилении производится вручную, со

блюдайте особую осторожность. Пальцы

рук должны находиться на достаточно

безопасном расстоянии от

вращающегося

пильного диска 29. Особую осторожность

следует проявлять при пилении тонких и

коротких заготовок в процессе работы и в

момент выхода заготовки из под враща-

ющегося пильного диска 29.

• При пилении не превышайте установ-

ленную максимальную глубину р

аспила

(70 мм).

• Поперечное пиление деревянной за-

готовки, в том числе и под углом выпол-

няйте, используя поперечный стол 27.

Настройку станка на необходимый угол

поперечного пиления производите по

угломеру 37. Заготовку при поперечном

пилении прижимайте к упору 26.

Толкатель
