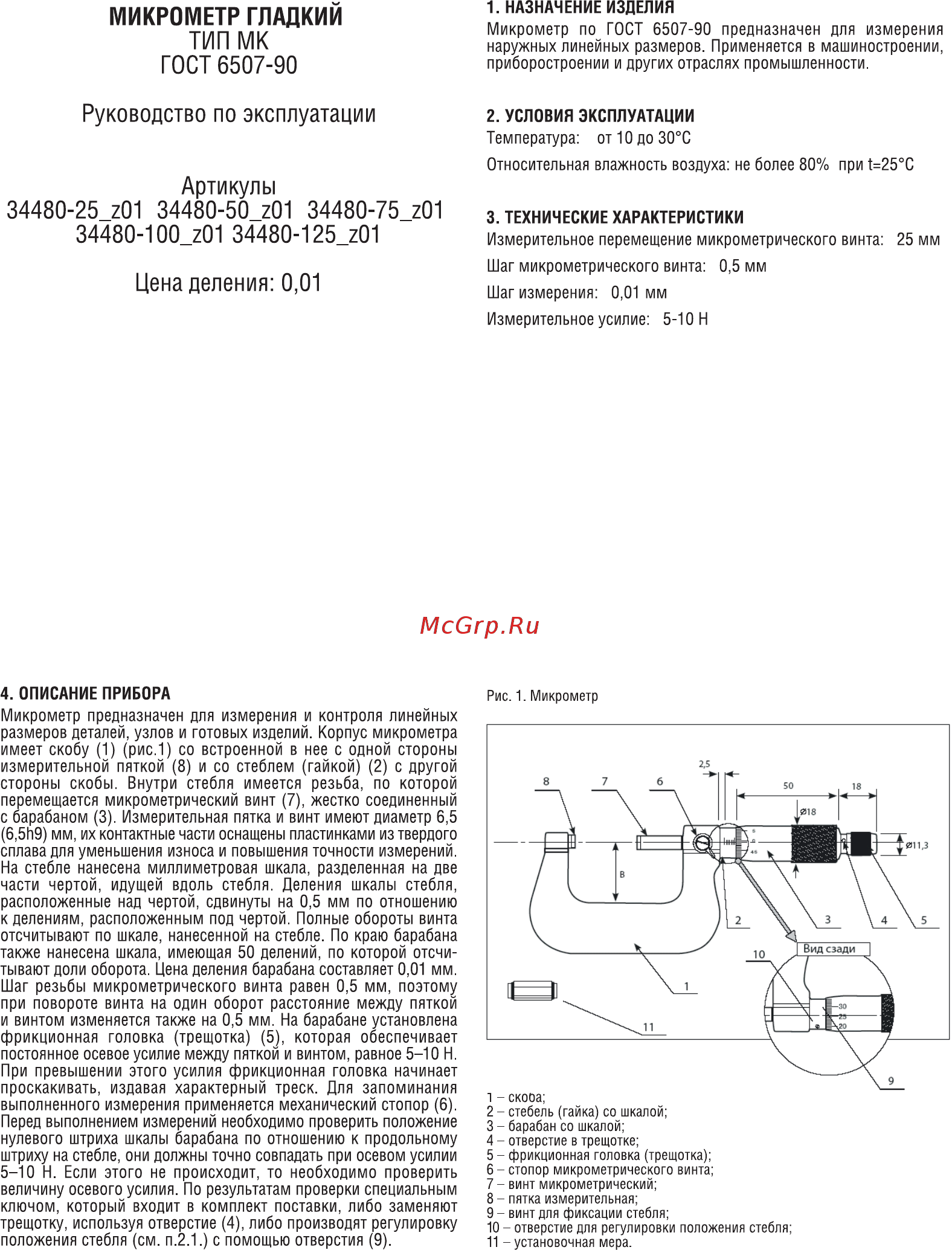

МИКРОМЕТР ГЛАДКИЙ ТИП мк ГОСТ 6507 90 Руководство по эксплуатации 1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ Микрометр по ГОСТ 6507 90 предназначен для измерения наружных линейных размеров Применяется в машиностроении приборостроении и других отраслях промышленности 2 УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура от10до30 С Относительная влажность воздуха не более 80 при 1 25 С Артикулы 34480 25_г01 34480 50_г01 34480 75_г01 34480 100_г01 34480 125_г01 Цена деления 0 01 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Измерительное перемещение микрометрического винта 25 мм Шаг микрометрического винта 0 5 мм Шаг измерения 0 01 мм Измерительное усилие 5 10 Н 4 ОПИСАНИЕ ПРИБОРА Рис 1 Микрометр Микрометр предназначен для измерения и контроля линейных размеров деталей узлов и готовых изделий Корпус микрометра имеет скобу 1 рис 1 со встроенной в нее с одной стороны измерительной пяткой 8 и со стеблем гайкой 2 с другой стороны скобы Внутри стебля имеется резьба по которой перемещается микрометрический винт 7 жестко соединенный с барабаном 3 Измерительная пятка и винт имеют диаметр 6 5 6 5И9 мм их контактные части оснащены пластинками из твердого сплава для уменьшения износа и повышения точности измерений На стебле нанесена миллиметровая шкала разделенная на две части чертой идущей вдоль стебля Деления шкалы стебля расположенные над чертой сдвинуты на 0 5 мм по отношению к делениям расположенным под чертой Полные обороты винта отсчитывают по шкале нанесенной на стебле По краю барабана также нанесена шкала имеющая 50 делений по которой отсчи тывают доли оборота Цена деления барабана составляет 0 01 мм Шаг резьбы микрометрического винта равен 0 5 мм поэтому при повороте винта на один оборот расстояние между пяткой и винтом изменяется также на 0 5 мм На барабане установлена фрикционная головка трещотка 5 которая обеспечивает постоянное осевое усилие между пяткой и винтом равное 5 10 Н При превышении этого усилия фрикционная головка начинает проскакивать издавая характерный треск Для запоминания выполненного измерения применяется механический стопор 6 Перед выполнением измерений необходимо проверить положение нулевого штриха шкалы барабана по отношению к продольному штриху на стебле они должны точно совпадать при осевом усилии 5 10 Н Если этого не происходит то необходимо проверить величину осевого усилия По результатам проверки специальным ключом который входит в комплект поставки либо заменяют трещотку используя отверстие 4 либо производят регулировку положения стебля см п 2 1 с помощью отверстия 9 1 скора 2 стебель гайка со шкалой 3 барабан со шкалой 4 отверстие в трещотке 5 фрикционная головка трещотка 6 стопор микрометрического винта 7 винт микрометрический 8 пятка измерительная 9 винт для фиксации стебля 10 отверстие для регулировки положения стебля 11 установочная мера
