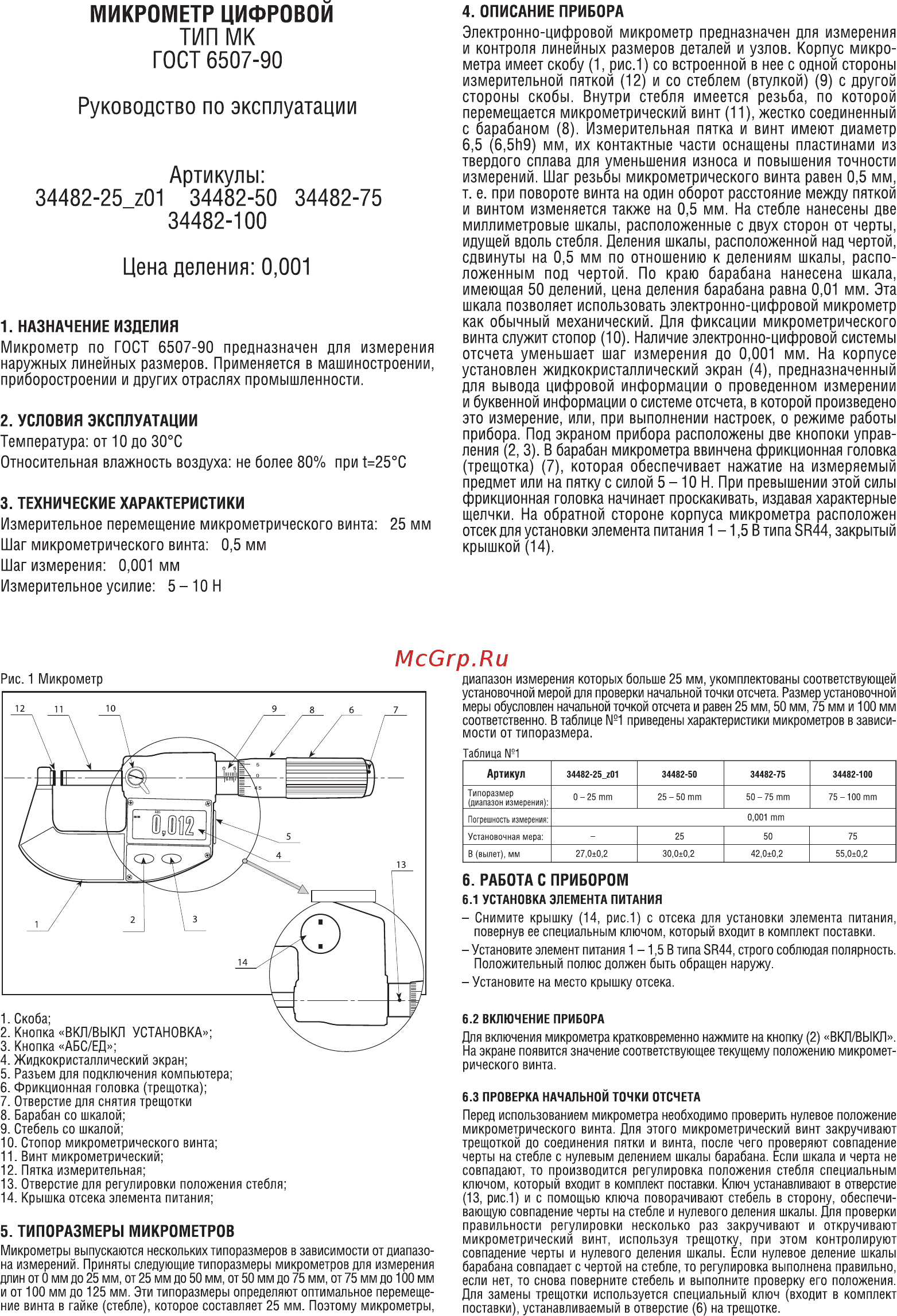

МИКРОМЕТР ЦИФРОВОЙ тип мк ГОСТ 6507 90 Руководство по эксплуатации Артикулы 34482 25_z01 34482 50 34482 75 34482 100 Цена деления 0 001 1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ Микрометр по ГОСТ 6507 90 предназначен для измерения наружных линейных размеров Применяется в машиностроении приборостроении и других отраслях промышленности 2 УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура от 10 до 30 С Относительная влажность воздуха не более 80 при 1 25 С 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Измерительное перемещение микрометрического винта 25 мм Шаг микрометрического винта 0 5 мм 4 ОПИСАНИЕ ПРИБОРА Электронно цифровой микрометр предназначен для измерения и контроля линейных размеров деталей и узлов Корпус микро метра имеет скобу 1 рис 1 со встроенной в нее с одной стороны измерительной пяткой 12 и со стеблем втулкой 9 с другой стороны скобы Внутри стебля имеется резьба по которой перемещается микрометрический винт 11 жестко соединенный с барабаном 8 Измерительная пятка и винт имеют диаметр 6 5 6 5Ь9 мм их контактные части оснащены пластинами из твердого сплава для уменьшения износа и повышения точности измерений Шаг резьбы микрометрического винта равен 0 5 мм т е при повороте винта на один оборот расстояние между пяткой и винтом изменяется также на 0 5 мм На стебле нанесены две миллиметровые шкалы расположенные с двух сторон от черты идущей вдоль стебля Деления шкалы расположенной над чертой сдвинуты на 0 5 мм по отношению к делениям шкалы распо ложенным под чертой По краю барабана нанесена шкала имеющая 50 делений цена деления барабана равна 0 01 мм Эта шкала позволяет использовать электронно цифровой микрометр как обычный механический Для фиксации микрометрического винта служит стопор 10 Наличие электронно цифровой системы отсчета уменьшает шаг измерения до 0 001 мм На корпусе установлен жидкокристаллический экран 4 предназначенный для вывода цифровой информации о проведенном измерении и буквенной информации о системе отсчета в которой произведено это измерение или при выполнении настроек о режиме работы прибора Под экраном прибора расположены две кнопоки управ ления 2 3 В барабан микрометра ввинчена фрикционная головка трещотка 7 которая обеспечивает нажатие на измеряемый предмет или на пятку с силой 5 10 Н При превышении этой силы фрикционная головка начинает проскакивать издавая характерные щелчки На обратной стороне корпуса микрометра расположен отсек для установки элемента питания 1 1 5 В типа ЭП44 закрытый крышкой 14 Шаг измерения 0 001мм Измерительное усилие 5 10 Н Рис 1 Микрометр диапазон измерения которых больше 25 мм укомплектованы соответствующей установочной мерой для проверки начальной точки отсчета Размер установочной меры обусловлен начальной точкой отсчета и равен 25 мм 50 мм 75 мм и 100 мм соответственно В таблице 1 приведены характеристики микрометров в зависи мости от типоразмера Таблица М 1__________________________________________________________________________ Артикул 34482 25_z01 Типоразмер 0 25 mm диапазон измерения 34482 50 34482 75 34482 100 25 50 mm 50 75 mm 75 100 mm 0 001 mm Погрешность измерения 25 50 75 27 0 0 2 30 0 0 2 42 0 0 2 55 0 0 2 Установочная мера В вылет мм 6 РАБОТА С ПРИБОРОМ 6 1 УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ Снимите крышку 14 рис 1 с отсека для установки элемента повернув ее специальным ключом который входит в комплект поставки литания Установите элемент питания 1 1 5 В типа 5Д44 строго соблюдая полярность Положительный полюс должен быть обращен наружу Установите на место крышку отсека 1 Скоба 2 Кнопка ВКЛ ВЫКЛ УСТАНОВКА 3 Кнопка АБС ЕД 4 Жидкокристаллический экран 5 Разъем для подключения компьютера 6 Фрикционная головка трещотка 7 Отверстие для снятия трещотки 8 Барабан со шкалой 9 Стебель со шкалой 10 Стопор микрометрического винта 11 Винт микрометрический 12 Пятка измерительная 13 Отверстие для регулировки положения стебля 14 Крышка отсека элемента питания г V 5 ТИПОРАЗМЕРЫ МИКРОМЕТРОВ Микрометры выпускаются нескольких типоразмеров в зависимости от диапазо на измерений Приняты следующие типоразмеры микрометров для измерения длин от 0 мм до 25 мм от 25 мм до 50 мм от 50 мм до 75 мм от 75 мм до 100 мм и от 100 мм до 125 мм Эти типоразмеры определяют оптимальное перемеще ние винта в гайке стебле которое составляет 25 мм Поэтому микрометры 6 2 ВКЛЮЧЕНИЕ ПРИБОРА Для включения микрометра кратковременно нажмите на кнопку 2 ВКЛ ВЫКЛ На экране появится значение соответствующее текущему положению микромет рического винта 6 3 ПРОВЕРКА НАЧАЛЬНОЙ ТОЧКИ ОТСЧЕТА Перед использованием микрометра необходимо проверить нулевое положение микрометрического винта Для этого микрометрический винт закручивают трещоткой до соединения пятки и винта после чего проверяют совпадение черты на стебле с нулевым делением шкалы барабана Если шкала и черта не совпадают то производится регулировка положения стебля специальным ключом который входит в комплект поставки Ключ устанавливают в отверстие 13 рис 1 и с помощью ключа поворачивают стебель в сторону обеспечи вающую совпадение черты на стебле и нулевого деления шкалы Для проверки правильности регулировки несколько раз закручивают и откручивают микрометрический винт используя трещотку при этом контролируют совпадение черты и нулевого деления шкалы Если нулевое деление шкалы барабана совпадает с чертой на стебле то регулировка выполнена правильно если нет то снова поверните стебель и выполните проверку его положения Для замены трещотки используется специальный ключ входит в комплект поставки устанавливаемый в отверстие 6 на трещотке
