Зубр Эксперт 34482-25_z01 [2/2] Подпись лиц ответственных за приемку

Содержание

• 25_z01 34482 50 34482 75 1
• Артикулы 1
• Винта служит стопор 10 наличие электронно цифровой системы отсчета уменьшает шаг измерения до 0 001 мм на корпусе установлен жидкокристаллический экран 4 предназначенный 1
• Гост 6507 90 1
• Для вывода цифровой информации о проведенном измерении 1
• И буквенной информации о системе отсчета в которой произведено это измерение или при выполнении настроек о режиме работы прибора под экраном прибора расположены две кнопоки управ ления 2 3 в барабан микрометра ввинчена фрикционная головка трещотка 7 которая обеспечивает нажатие на измеряемый 1
• И контроля линейных размеров деталей и узлов корпус микро метра имеет скобу 1 рис со встроенной в нее с одной стороны измерительной пяткой 12 и со стеблем втулкой 9 с другой стороны скобы внутри стебля имеется резьба по которой 1
• Измерительное перемещение микрометрического винта 25 мм 1
• Измерительное усилие 5 10 н 1
• Имеющая 50 делений цена деления барабана равна 0 01 мм эта шкала позволяет использовать электронно цифровой микрометр 1
• Как обычный механический для фиксации микрометрического 1
• Микрометр по гост 6507 90 предназначен для измерения наружных линейных размеров применяется в машиностроении приборостроении и других отраслях промышленности 1
• Микрометр цифровой 1
• Назначение изделия 1
• Описание прибора 1
• Относительная влажность воздуха не более 80 при 1 25 с 1
• Перемещается микрометрический винт 11 жестко соединенный с барабаном 8 измерительная пятка и винт имеют диаметр 6 5 6 5ь9 мм их контактные части оснащены пластинами из твердого сплава для уменьшения износа и повышения точности измерений шаг резьбы микрометрического винта равен 0 5 мм т е при повороте винта на один оборот расстояние между пяткой и винтом изменяется также на 0 5 мм на стебле нанесены две миллиметровые шкалы расположенные с двух сторон от черты идущей вдоль стебля деления шкалы расположенной над чертой сдвинуты на 0 5 мм по отношению к делениям шкалы распо ложенным под чертой по краю барабана нанесена шкала 1
• Предмет или на пятку с силой 5 10 н при превышении этой силы фрикционная головка начинает проскакивать издавая характерные щелчки на обратной стороне корпуса микрометра расположен отсек для установки элемента питания 1 1 5 в типа эп44 закрытый крышкой 14 1
• Работа с прибором 1
• Руководство по эксплуатации 1
• Температура от 10 до 30 с 1
• Технические характеристики 1
• Тип мк 1
• Типоразмеры микрометров 1
• Условия эксплуатации 1
• Цена деления 0 001 1
• Шаг измерения 0 001мм 1
• Шаг микрометрического винта 0 5 мм 1
• Электронно цифровой микрометр предназначен для измерения 1
• Внимание приложение чрезмерного усилия при выставлении нулевого значения и при проведении измерений влечет за собой повреждение микрометрического винта и прекращение гарантийного обслуживания 2
• Гарантийные обязательства 2
• Гарантия на прибор не распространяется в следующих случаях при повреждениях возникающих в результате несоблюдения покупателем руководства пользователя при наличии следов вскрытия или ремонта выполненного покупателем или неуполномоченными на это лицами при наличии механических повреждений вызванных внешним ударным или иным воздействием при повреждениях в результате неправильного хранения и транспортировки небрежного обращения или воздействия непреодолимой силы землетрясение пожар стихийные бедствия и т д гарантия не распространяется на комплектующие и расходные материалы например на элементы питания при покупке микрометра требуйте проверки его исправности в вашем присутствии 2
• Дата п родажи____________________________________________________________________________________________________________________ адрес и телефон торгующей организации____________________________________________________________________________________________ 2
• И здел и я _____________________________________________________ 2
• Изготовитель гарантирует соответствие микрометра требованиям гост 6507 90 при соблюдении условий транспортировки хранения и эксплуатации гарантийный срок эксплуатации 12 месяцев со дня продажи гарантийный срок хранения 24 месяца 2
• Комплектность поставки 2
• Методы контроля и испытаний 2
• Микрометр соответствует требованиям гост 6507 90 и признан годным к эксплуатации дата выпуска _______________________________________________________ 2
• Микрометр упакован согласно требованиям гост 13762 2
• Подпись лиц ответственных за приемку 2
• Подпись продавца _________________________________________________________ 2
• Сведения о консервации и упаковке 2
• Свидетельство о приемке 2
• Транспортирование и хранение 2
• Уход за прибором 2

Похожие устройства

• Stalex HB-40 Инструкция по эксплуатации
• Aurora Pro ULTIMATE 300 DW IGBT Инструкция по эксплуатации
• Metabo BS 18 LT Compact 2.0 (602102530) Инструкция по эксплуатации
• Amparo 210387 Инструкция по эксплуатации
• Amparo 210308 Инструкция по эксплуатации
• Amparo 210329 Инструкция по эксплуатации
• Amparo 210325 Инструкция по эксплуатации
• Amparo 222361 Инструкция по эксплуатации
• ЯРКИЙ ЛУЧ LA-FM Инструкция по эксплуатации
• Amparo 222438 Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 ВА 1П 6А C 4.5кА Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 АВДТ 1П+Н 16А 30мА C AC Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 ВДТ 2П 40А 30мА AC Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EZ9D34632 АВДТ 1П+Н 32А 30мА C AC Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 ВА 1П 10А C 4.5кА Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EZ9F34116 EASY9 1П 16А C 4.5кА Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EZ9F34125 EASY9 ВА 1П 25А C 4.5кА Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 АВДТ 1П+Н 25А 30мА C AC Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 ВА 1П 40А C 4.5кА Инструкция по эксплуатации
• SCHNEIDER ELECTRIC EASY9 ВА 2П 16А C 4.5кА Инструкция по эксплуатации

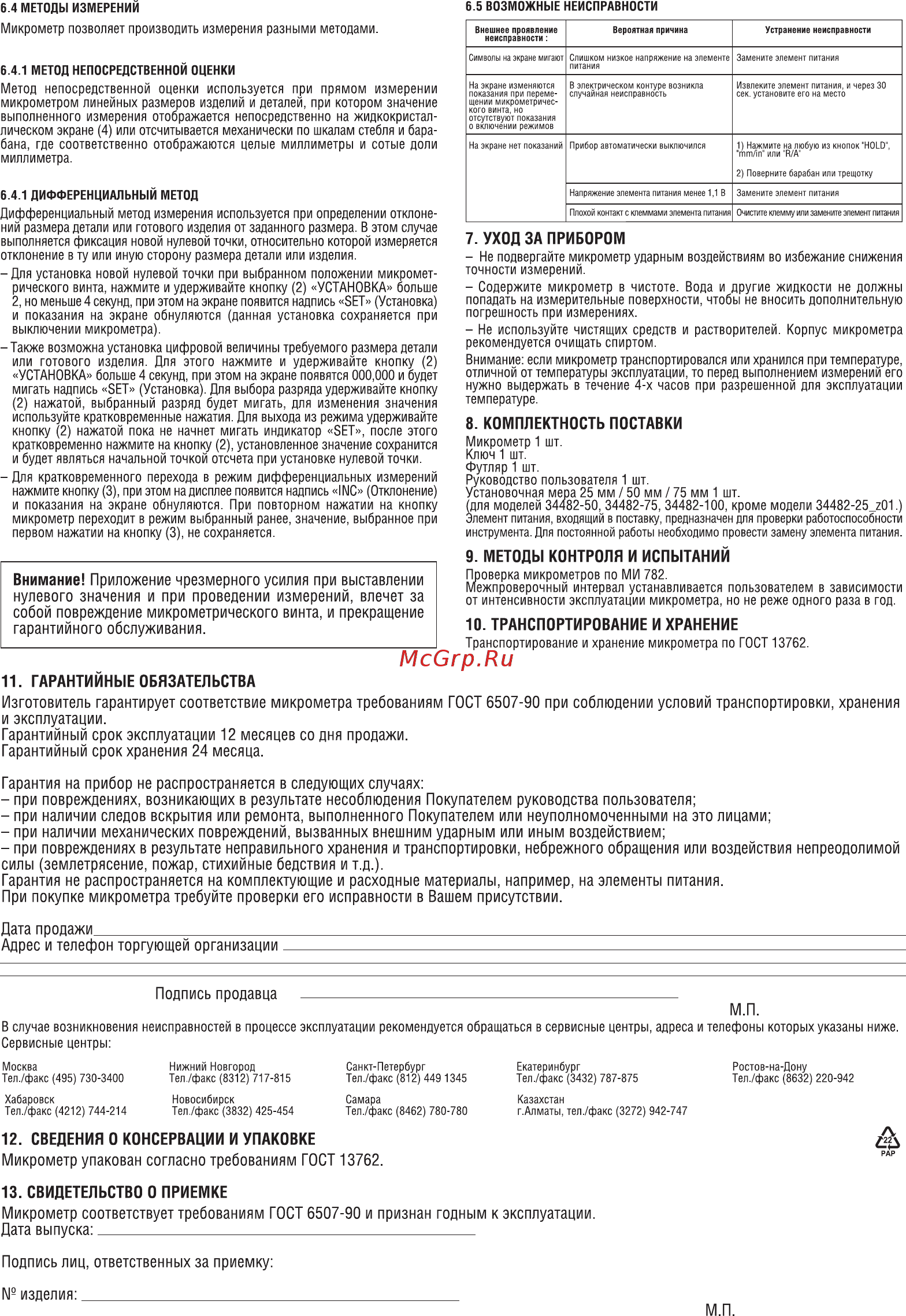

6 4 МЕТОДЫ ИЗМЕРЕНИЙ 6 5 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ Микрометр позволяет производить измерения разными методами Внешнее проявление неисправности Вероятная причина Устранение неисправности Символы на экране мигают Слишком низкое напряжение на элементе Замените элемент питания питания 6 4 1 МЕТОД НЕПОСРЕДСТВЕННОЙ ОЦЕНКИ Метод непосредственной оценки используется при прямом измерении микрометром линейных размеров изделий и деталей при котором значение выполненного измерения отображается непосредственно на жидкокристал лическом экране 4 или отсчитывается механически по шкалам стебля и бара бана где соответственно отображаются целые миллиметры и сотые доли миллиметра На экране изменяются В электрическом контуре возникла показания при переме случайная неисправность щении микрометричес кого винта но отсутствуют показания о включении режимов Извлеките элемент питания и через 30 сек установите его на место На экране нет показаний Прибор автоматически выкпючился 1 Нажмите на любую из кнопок HOLD mm in или R A 2 Поверните барабан или трещотку элемент питания Напряжение элемента питания менее Замените 1 1 В 6 4 1 ДИФФЕРЕНЦИАЛЬНЫЙ МЕТОД Дифференциальный метод измерения используется при определении отклоне ний размера детали или готового изделия от заданного размера В этом случае выполняется фиксация новой нулевой точки относительно которой измеряется отклонение в ту или иную сторону размера детали или изделия Для установка новой нулевой точки при выбранном положении микромет рического винта нажмите и удерживайте кнопку 2 УСТАНОВКА больше 2 но меньше 4 секунд при этом на экране появится надпись SET Установка и показания на экране обнуляются данная установка сохраняется при выключении микрометра Также возможна установка цифровой величины требуемого размера детали или готового изделия Для этого нажмите и удерживайте кнопку 2 УСТАНОВКА больше 4 секунд при этом на экране появятся 000 000 и будет мигать надпись SET Установка Для выбора разряда удерживайте кнопку 2 нажатой выбранный разряд будет мигать для изменения значения используйте кратковременные нажатия Для выхода из режима удерживайте кнопку 2 нажатой пока не начнет мигать индикатор SET после этого кратковременно нажмите на кнопку 2 установленное значение сохранится и будет являться начальной точкой отсчета при установке нулевой точки Для кратковременного перехода в режим дифференциальных измерений нажмите кнопку 3 при этом на дисплее появится надпись INC Отклонение и показания на экране обнуляются При повторном нажатии на кнопку микрометр переходит в режим выбранный ранее значение выбранное при первом нажатии на кнопку 3 не сохраняется Плохой контакт с клеммами элемента Очистите питания клемму или замените элемент питани 7 УХОД ЗА ПРИБОРОМ Не подвергайте микрометр точности измерений ударным воздействиям во избежание снижения Содержите микрометр в чистоте Вода и другие жидкости не должны попадать на измерительные поверхности чтобы не вносить дополнительную погрешность при измерениях Не используйте чистящих средств рекомендуется очищать спиртом и растворителей Корпус микрометра Внимание если микрометр транспортировался или хранился при температуре отличной от температуры эксплуатации то перед выполнением измерений его нужно выдержать в течение 4 х часов при разрешенной для эксплуатации температуре 8 КОМПЛЕКТНОСТЬ ПОСТАВКИ Микрометр 1 шт Ключ 1 шт Футляр 1 шт Руководство пользователя 1 шт Установочная мера 25 мм 50 мм 75 мм 1 шт для моделей 34482 50 34482 75 34482 100 кроме модели 34482 25_г01 Элемент питания входящий в поставку предназначен для проверки работоспособности инструмента Для постоянной работы необходимо провести замену элемента питания 9 МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ Внимание Приложение чрезмерного усилия при выставлении нулевого значения и при проведении измерений влечет за собой повреждение микрометрического винта и прекращение гарантийного обслуживания Проверка микрометров по МИ 782 Межпроверочный интервал устанавливается пользователем в зависимости от интенсивности эксплуатации микрометра но не реже одного раза в год 10 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ Транспортирование и хранение микрометра по ГОСТ 13762 11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Изготовитель гарантирует соответствие микрометра требованиям ГОСТ 6507 90 при соблюдении условий транспортировки хранения и эксплуатации Гарантийный срок эксплуатации 12 месяцев со дня продажи Гарантийный срок хранения 24 месяца Гарантия на прибор не распространяется в следующих случаях при повреждениях возникающих в результате несоблюдения Покупателем руководства пользователя при наличии следов вскрытия или ремонта выполненного Покупателем или неуполномоченными на это лицами при наличии механических повреждений вызванных внешним ударным или иным воздействием при повреждениях в результате неправильного хранения и транспортировки небрежного обращения или воздействия непреодолимой силы землетрясение пожар стихийные бедствия и т д Гарантия не распространяется на комплектующие и расходные материалы например на элементы питания При покупке микрометра требуйте проверки его исправности в Вашем присутствии Дата п родажи____________________________________________________________________________________________________________________ Адрес и телефон торгующей организации____________________________________________________________________________________________ Подпись продавца _________________________________________________________ М П В случае возникновения неисправностей в процессе эксплуатации рекомендуется обращаться в сервисные центры адреса и телефоны которых указаны ниже Сервисные центры Москва Тел факс 495 730 3400 Хабаровск Тел факс 4212 744 214 Нижний Новгород Тел факс 8312 717 815 Новосибирск Тел факс 3832 425 454 Санкт Петербург Тел факс 812 449 1345 Екатеринбург Тел факс 3432 787 875 Самара Тел факс 8462 780 780 Казахстан г Алматы тел факс 3272 942 747 Ростов на Дону Тел факс 8632 220 942 12 СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ Микрометр упакован согласно требованиям ГОСТ 13762 13 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Микрометр соответствует требованиям ГОСТ 6507 90 и признан годным к эксплуатации Дата выпуска _______________________________________________________ Подпись лиц ответственных за приемку и здел и я _____________________________________________________ М П
