15
5
15
2
3
46
7
8
9
11
10
12
13 16
1 14
5
15
2
3
46
7
8
9
11
10
12
13 16
1 14

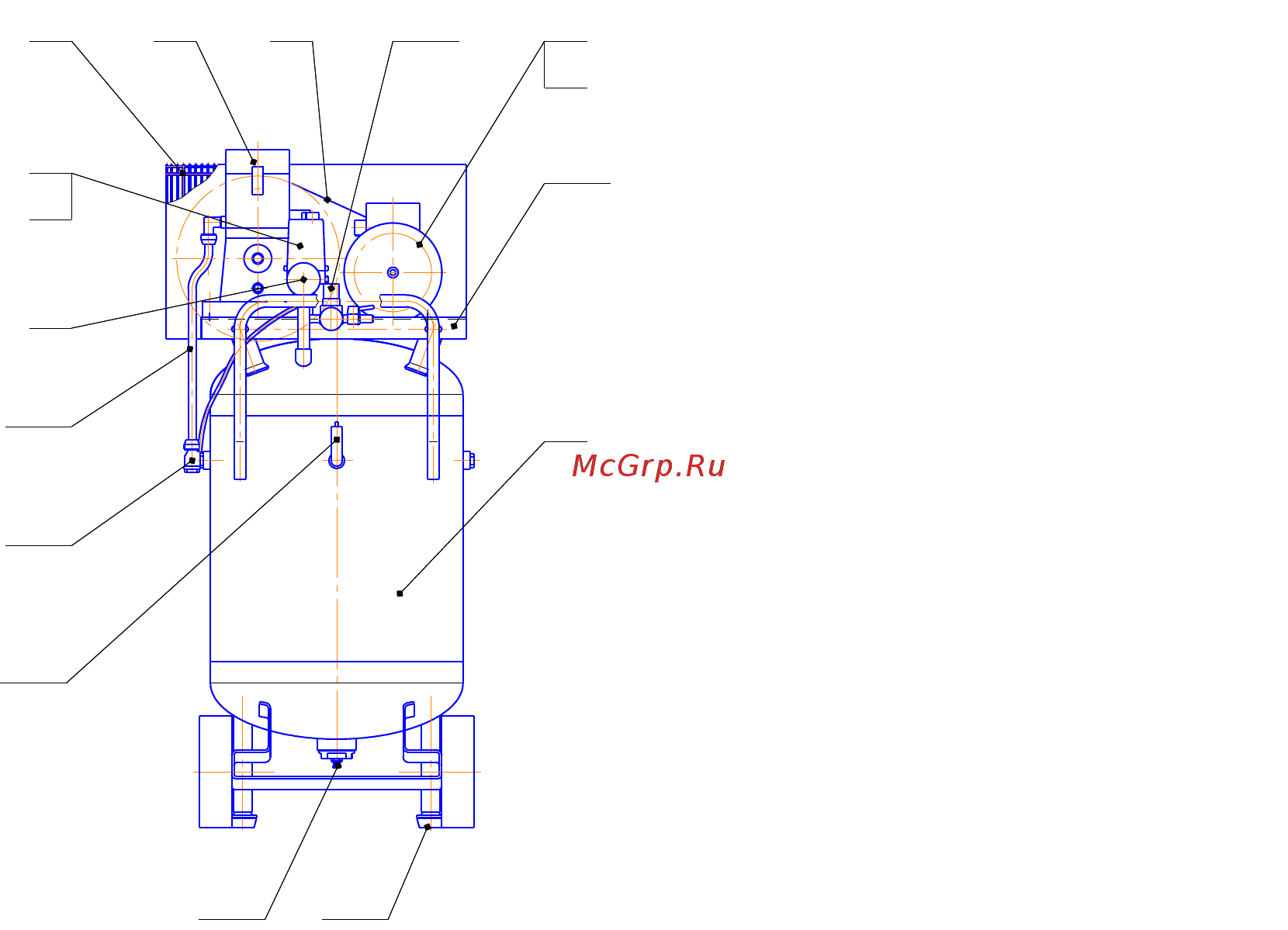

Рисунок 7 - Общий вид компрессоров
ABV 100-360 А, ABV 100-360
1 - Блок поршневой предназначен для выработки сжатого воздуха. Смазка
трущихся поверхностей деталей блока поршневого осуществляется
разбрызгиванием масла.
2 - Электродвигатель предназначен для привода блока поршневого.
5 - Ресивер служит для сбора сжатого воздуха, устранения пульсации
давления, отделения конденсата; является корпусом, на котором
смонтированы узлы и детали компрессора.
6 - Защитное ограждение предохраняет от случайного прикосновения к
движущимся частям привода установки.
7 - Маностат служит для обеспечения работы компрессора в
автоматическом режиме, поддержания давления в ресивере в
заданном диапазоне.
8 - Выключатель предназначен для пуска и остановки компрессора.
9 - Манометр предназначен для контроля давления в ресивере.
10 - Клапан предохранительный служит для ограничения максимального
давления в ресивере и отрегулирован на давление открывания,
превышающее давление нагнетания не более чем на 10%.
12 - Клапан обратный обеспечивает подачу сжатого воздуха в направлении
от блока поршневого к ресиверу.
13 - Конденсатоотводчик предназначен для удаления скопившегося в
ресивере конденсата и масла.
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Регулятор давления
15 - Платформа
16 - Колеса и амортизаторы
