29
Приложение А
Схемы электрические

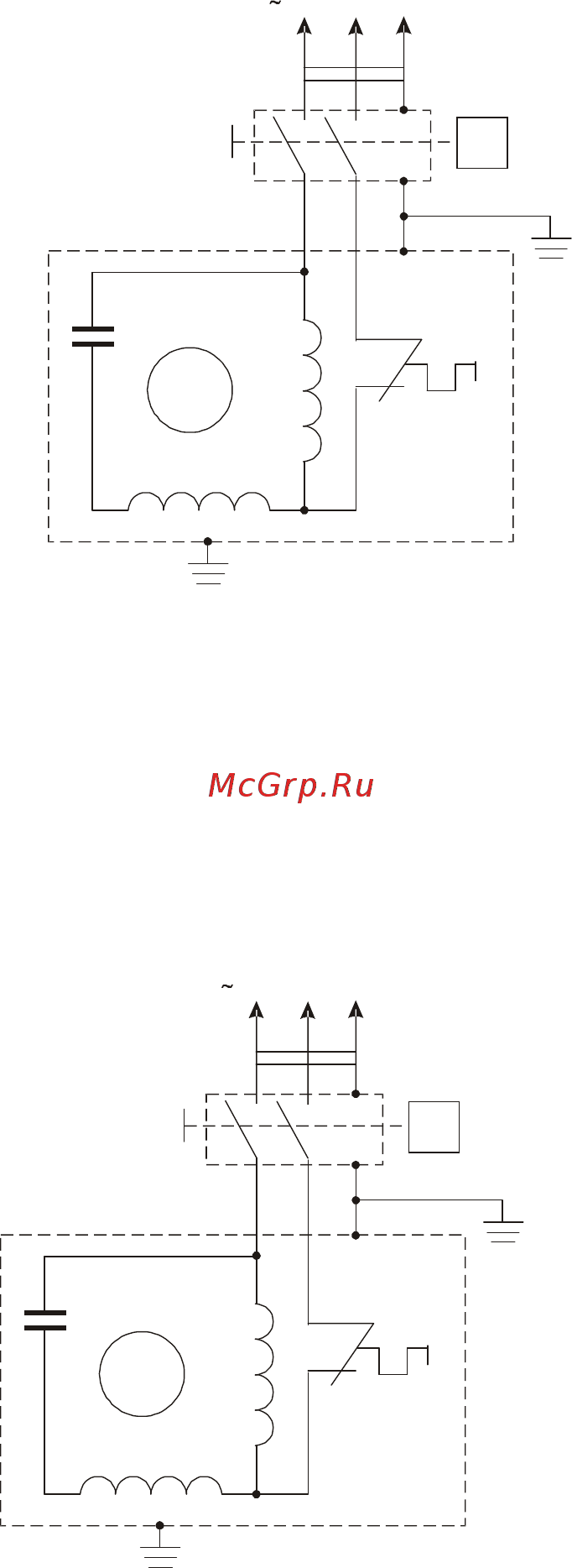

Рисунок А.1 - Схема электрическая принципиальная компрессоров
AB 50-248 А, AB 100-248 А
Рисунок А.2 - Схема электрическая принципиальная компрессоров
AB 50-360 А, AB 100-360 А, ABV 100-360 А
<P
PЕ
XS
А
N
50 Гц, 220В (230 В)
ВР
М
C
L1
KK
ВР-прессостат
М-электродвигатель
XS-вилка модели 82
КК-тепловое реле
16А, 250VAC
C-конденсатор 40 мкФ, 450 В
<P
PЕ
XS
А
N
50 Гц, 220В (230 В)
ВР
М
C
L1
KK
ВР-прессостат
М-электродвигатель
XS-вилка модели 82
КК-тепловое реле
16А, 250VAC
C-конденсатор 50 мкФ, 450 В
