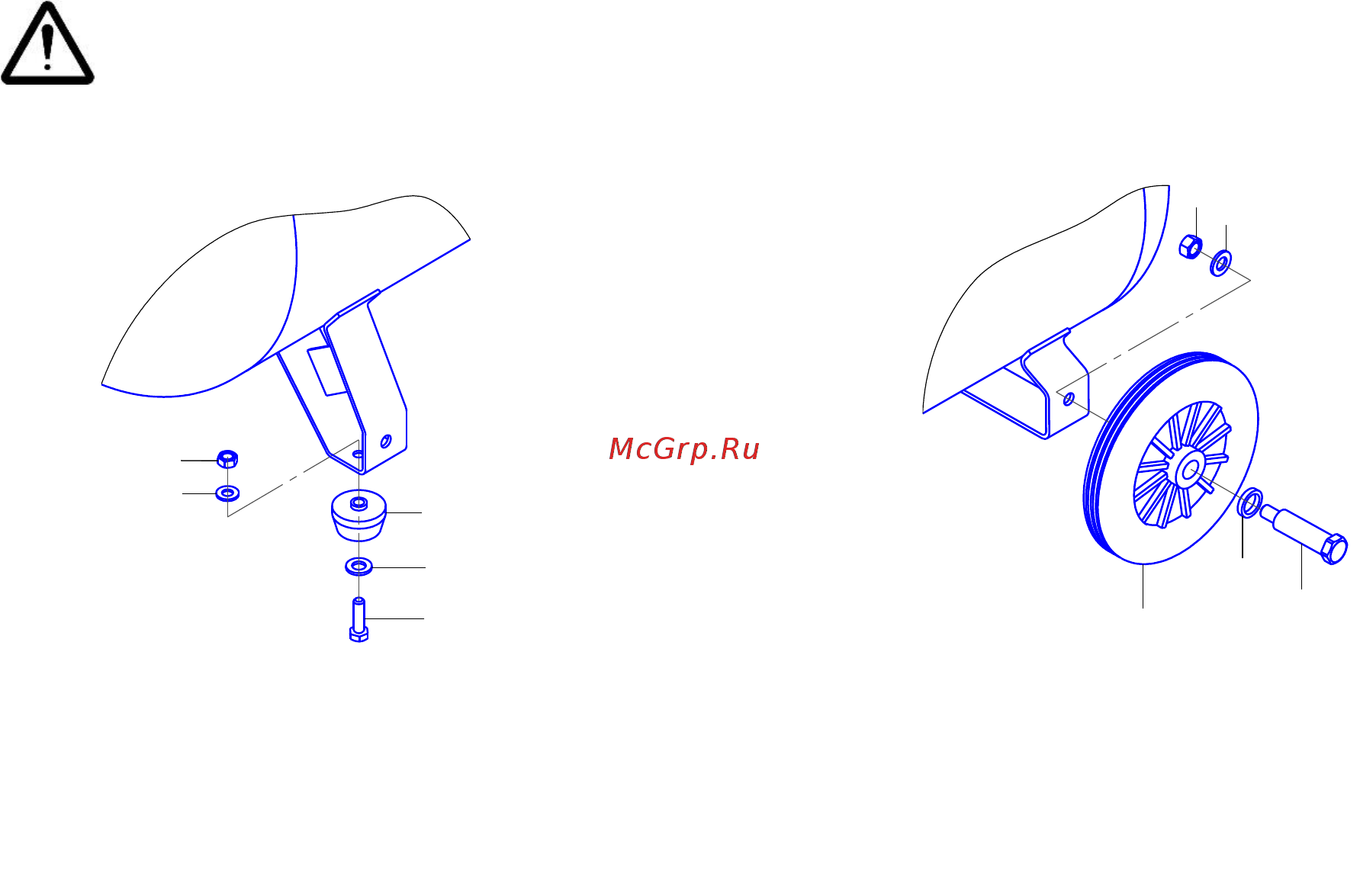

ЗАПРЕЩАЕТСЯ: ЖЕСТКО КРЕПИТЬ КОМПРЕССОР К ПОЛУ ИЛИ ФУНДАМЕНТУ,
А ТАК ЖЕ ЭКСПЛУАТИРОВАТЬ КОМПРЕССОР БЕЗ КОЛЕС И АМОРТИЗАТОРОВ,
И НА ПОДДОНЕ!
1
4
2
3
4
1
4
2
3
4
Рисунок 1 Рисунок 2
6.3.5 Разместите компрессор на ровной горизонтальной поверхности, для
обеспечения оптимальной смазки всех его узлов и наиболее полного слива
конденсата из ресивера. Пол помещения в месте установки компрессора
должен быть ровным с нескользящей поверхностью, маслоустойчивым и
выполненным из несгораемого износоустойчивого материала.
6.3.6 Обеспечьте свободный доступ к выключателю, крану подачи воздуха
потребителю и конденсатоотводчику. Для обеспечения хорошей вентиляции
и эффективного охлаждения необходимо, чтобы компрессор находился на
расстоянии не менее 1 м от стены.
6.4 Подключение к воздушной сети
6.4.1 При подсоединении компрессора к воздушной сети, либо
исполнительному устройству необходимо использовать пневмоарматуру и
гибкие трубопроводы соответствующих размеров и характеристик (условный
проход, давление и температура).
6.4.2 Сжатый воздух представляет собой энергетический поток и поэтому
является потенциально опасным. Трубопроводы, работающие под
давлением, должны быть в исправном состоянии и соответствующим
образом соединены.
6.5 Электрическое подключение
6.5.1 Подключение компрессора к электрической сети должно выполняться
квалифицированным персоналом в соответствии с действующими
правилами и предписаниями по технике безопасности.
1
2
3
5
4
1
2
3
5
4
1 - Амортизатор
2 - Болт М10
3 - Гайка М10
4 - Шайба 10
1 - Болт
2 - Шайба
3 - Колесо
4 - Гайка М12
5 - Шайба 12
