6.5.2 Компрессор должен быть соединен с электрической сетью через

устройство защиты питающего провода от токов короткого замыкания.

6.5.3 Проверьте соответствие параметров питающей сети требованиям

настоящего руководства по эксплуатации. Допустимое колебание

напряжения составляет ± 10% от номинального значения, допустимое

колебание частоты тока ± 1% от номинального значения. Падение

напряжения от источника питания до электродвигателя не должно

превышать 5% от номинального значения (МЭК 60204-1).

6.5.4 Схемы электрические принципиальные компрессоров указаны в

приложении А на рисунках А.1, А.2, А.3.

ПРЕДУПРЕЖДЕНИЕ: ПРИ ЭЛЕКТРИЧЕСКОМ ПОДСОЕДИНЕНИИ

КОМПРЕССОРА С ТРЕХФАЗНЫМ ЭЛЕКТРОДВИГАТЕЛЕМ ОСОБОЕ ЗНАЧЕНИЕ

ИМЕЕТ ЧЕРЕДОВАНИЕ ФАЗ, ТАК КАК ЭТО ОПРЕДЕЛЯЕТ НАПРАВЛЕНИЕ

ВРАЩЕНИЯ ВАЛА ЭЛЕКТРОДВИГАТЕЛЯ, КОТОРОЕ ДОЛЖНО

СООТВЕТСТВОВАТЬ НАПРАВЛЕНИЮ, УКАЗАННОМУ НА ЛОПАСТИ ШКИВА-

ВЕНТИЛЯТОРА ПОРШНЕВОГО БЛОКА ИЛИ СТРЕЛКЕ, РАСПОЛОЖЕННОЙ НА

КРЫШКЕ ВЕНТИЛЯТОРА ЭЛЕКТРОДВИГАТЕЛЯ. ВРАЩЕНИЕ ВАЛА В

ОБРАТНОМ НАПРАВЛЕНИИ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ КОМПРЕССОРА!

6.5.5 Для контроля направления вращения:

1 Проверьте, чтобы выключатель на маностате находился в

выключенном положении "OFF" (см. рисунок 3).

2 Подключите питающий кабель компрессора или подсоедините вилку

питающего кабеля компрессора к электрической сети.

3 Включите вводной выключатель, если подсоединение было выполнено

через него.

4 Включите компрессор выключателем на маностате и сразу же

выключите. Для этого необходимо

переключить выключатель в

положение "AUTO" и сразу же

переключить назад в положение "OFF".

5 Если шкив-вентилятор поршневого

блока вращается по направлению

стрелки, то направление движения

правильное, в противном случае

необходимо поменять местами два

фазных провода в точке подключения к

электрической сети.

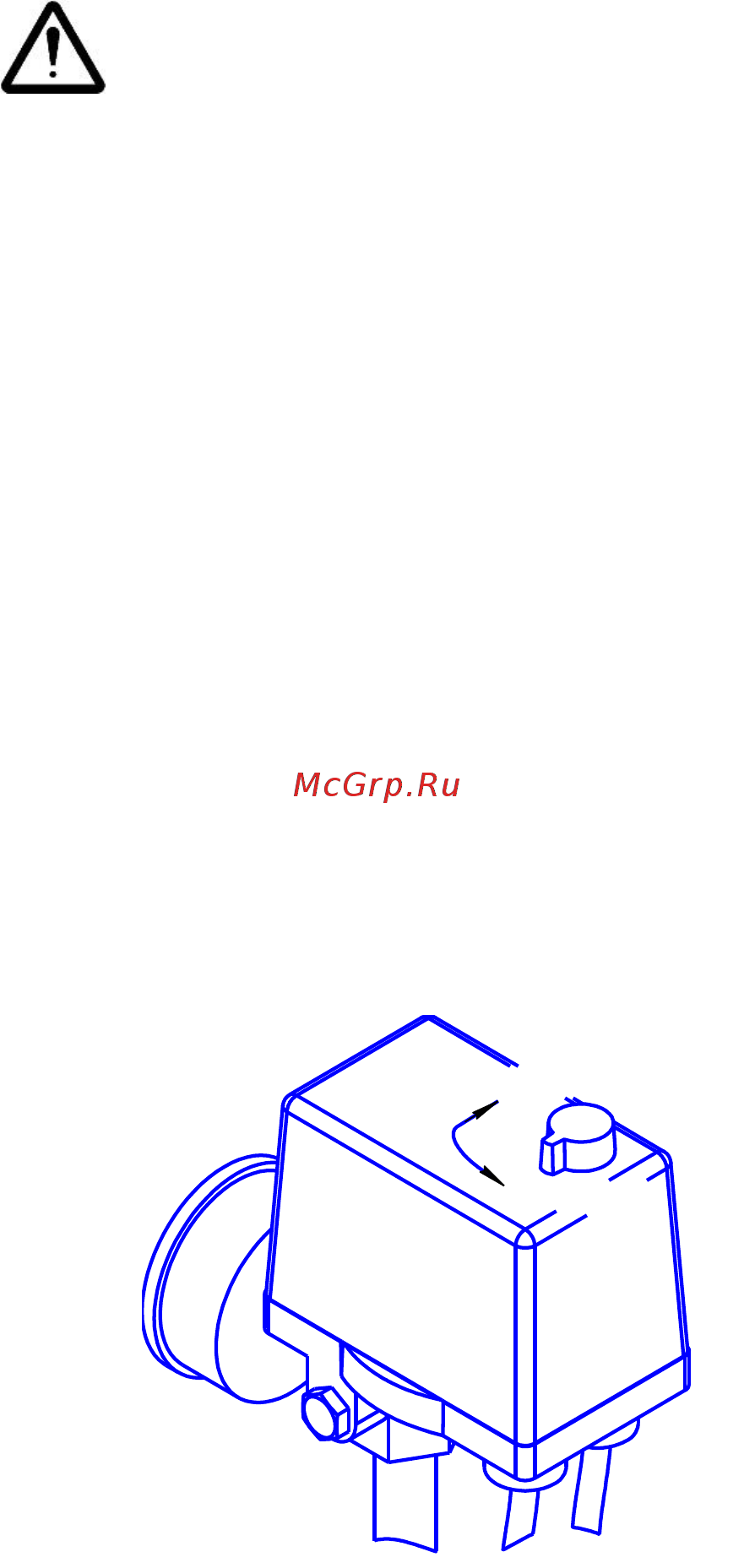

Рисунок 3

OFF (ВЫКЛ.)

AUTO (АВТОМАТ

)
