4
1.3 Комплектующие

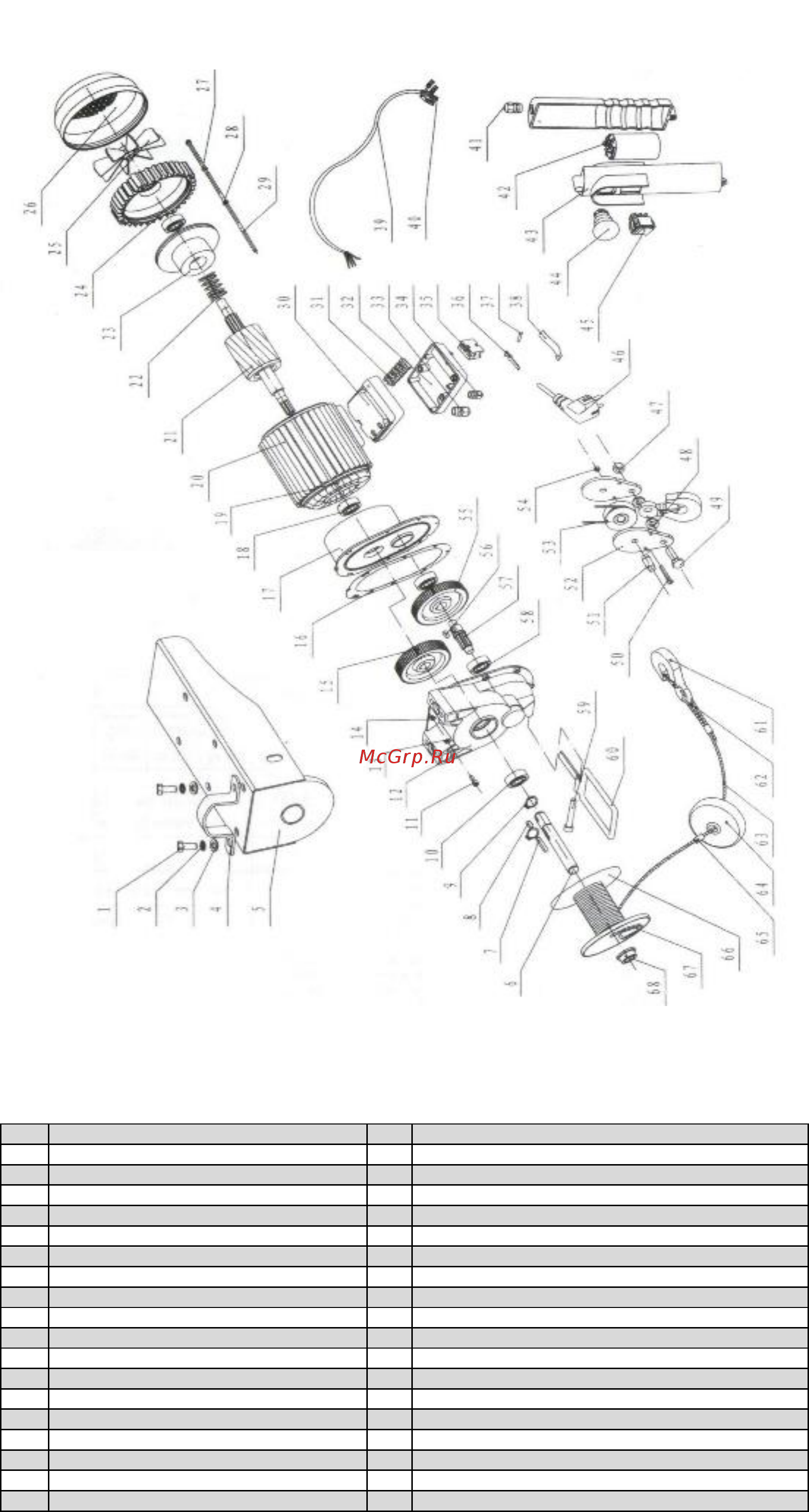

Рисунок 1. Взрыв схема тали электрической модели PA.
№
Название детали
№
Название детали
1
Болт 8-граный
35
Безопасный выключатель
2
Пружинная шайба
36
Контакт разъединителя
3
Плоская шайба
37
Шпилька
4
Фиксатор
38
Пружинка
5
Держатель
39
Кабель
6
Держатель тросовой катушки
40
Штепсель
7
Пластина
41
Держатель
8
Пластина
42
Конденсатор
9
Кольцо эластичное
43
Ручка выключателя нижней крышки
10
Подшипник
44
Ручка выключателя верхней крышки
11
Болтик
45
Кнопка подъема и опускания
12
Корпус шестеренки
46
Вилка
13
Пружинная шайба
47
Заклепка
14
Плоская шайба
48
Шайба крюка
15
Колесо шестеренки
49
Болт 8-граный
16
Подушка
50
Болт 8-граный
17
Передняя крышка
51
Ось колеса
18
Подшипник
52
Шплинт
