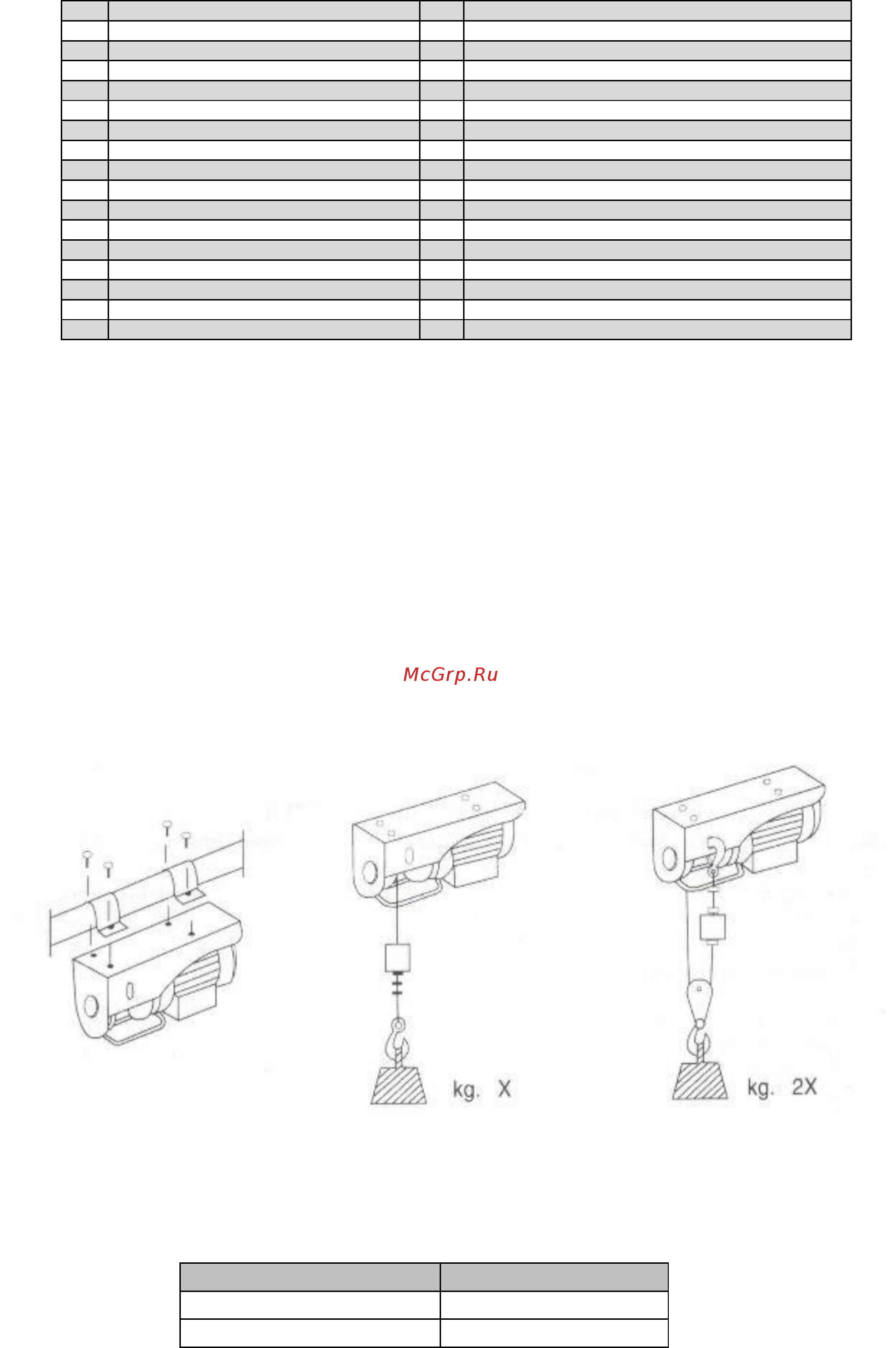

Тор PA-250/500 [5/7] Этого подключить ее к сети электропитания и испытать работу с грузом подняв его на высоту 200 300 мм если механизм функционирует нормально то можно продолжать работу
![Тор PA-250/500 [5/7] Этого подключить ее к сети электропитания и испытать работу с грузом подняв его на высоту 200 300 мм если механизм функционирует нормально то можно продолжать работу](/views2/1398685/page5/bg5.png)
5
№
Название детали
№
Название детали
19
Статор
53
Шкив
20
Полка статора
54
Болт крюка
21
Ротор
55
Колесо шестеренки
22
Отключающая пружина
56
Пластина
23
Деталь тормоза
57
Втулка
24
Шестерня
58
Подшипник
25
Лепесток вентилятора
59
Болтик
26
Крышка вентилятора
60
Рамка
27
Пружинная шайба
61
Крюк
28
Плоская шайба
62
Узел троса
29
Болт 8-граный
63
Стальной трос
30
Соединительная коробка
64
Блок
31
Клемма
65
Алюминевая трубка
32
Крышка
66
Крыло катушки
33
Крепление
67
Тросовая катушка
34
Крепление
68
Изолятор
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Подготовка
Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию, включающему осмотр,
статические испытания грузом, на 25% превышающим их номинальную грузоподъемность и динамические испытания грузом, на
10% превышающим номинальную грузоподъемность.
Для осуществления подъема таль необходимо распаковать и закрепить на ровной твердой поверхности или опоре. После
этого подключить ее к сети электропитания и испытать работу с грузом, подняв его на высоту 200-300 мм. Если механизм
функционирует нормально, то можно продолжать работу.
Подведите лебедку по центру груза с помощью каретки, нажимая клавишу в режим «вперед» или «назад». Закрепите груз
на лебедке и поднимите его на высоту не более 1-ого метра. С помощью каретки перевезите груз в установленное место,
опустите его или поднимите на нужную высоту перевезите и опустите его на намеченное место.
Освободите крюк лебедки и отведите ее в сторону.
Оставляйте лебедку так, чтобы ее всегда можно видеть.
Установка
Стандартная модель тали снабжена специально сконструированной консолью, позволяющей его крепить за трубы.
Рисунок 2. Установка тали.
• Проверьте допустимый ток розеток.
• Ток должен соответствовать указанному на тельфере.
• В этом случае вставьте вилку в розетку.
• Если необходим удлинитель, то строго следуйте нормам, указанным в таблице.
Длина удлинителя
Сечение кабеля
до 20м
1,5 мм
от 20 до 50 м
2,5 мм
Содержание
- Таль электрическая модели pa 1
- 0 т при ремонтных монтажных и строительных работах также в комплекте с тележкой она может использоваться для горизонтального перемещения по двутавровой балке механизм подъема приводится в движение с помощью электродвигателя 3
- Горизонтальное движение данного механизма происходит путем его перемещения по двутавровой балке на подвесной 3
- Грузового каната крюковой подвески и пусковой аппаратуры 3
- Дата продажи мп кол во шт 3
- Конструкция канатной электротали pa состоит из электродвигателя редуктора тормоза канатного барабана стального 3
- Механизм подъема тельфера приводится в движение с помощью электродвигателя контроль работы осуществляется 3
- Назначение изделия 3
- Описание и работа 3
- Основные характеристики 3
- Посредством дистанционного пульта управления 3
- Стационарные тали pa 3
- Тали pa с тележкой передвижения 3
- Электрическая таль предназначена для подъема удержания в поднятом положении и опускания груза массой от 0 25 т до 3
- Электрической тележке 3
- В этом случае вставьте вилку в розетку 5
- Длина удлинителя сечение кабеля 5
- Для осуществления подъема таль необходимо распаковать и закрепить на ровной твердой поверхности или опоре после 5
- До 20м 1 5 мм 5
- Если необходим удлинитель то строго следуйте нормам указанным в таблице 5
- Использование по назначению 5
- Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию включающему осмотр 5
- На лебедке и поднимите его на высоту не более 1 ого метра с помощью каретки перевезите груз в установленное место опустите его или поднимите на нужную высоту перевезите и опустите его на намеченное место 5
- Освободите крюк лебедки и отведите ее в сторону оставляйте лебедку так чтобы ее всегда можно видеть 5
- От 20 до 50 м 2 5 мм 5
- Подведите лебедку по центру груза с помощью каретки нажимая клавишу в режим вперед или назад закрепите груз 5
- Подготовка 5
- Порядок установки подготовка и работа 5
- Проверьте допустимый ток розеток 5
- Рисунок 2 установка тали 5
- Стандартная модель тали снабжена специально сконструированной консолью позволяющей его крепить за трубы 5
- Статические испытания грузом на 25 превышающим их номинальную грузоподъемность и динамические испытания грузом на 10 превышающим номинальную грузоподъемность 5
- Ток должен соответствовать указанному на тельфере 5
- Установка 5
- Этого подключить ее к сети электропитания и испытать работу с грузом подняв его на высоту 200 300 мм если механизм функционирует нормально то можно продолжать работу 5
- Рисунок 3 проверка троса 1 использовать трос запрещено 2 трос готов к использованию 6
