РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Регулировка крутящего момента затяжки (Рис. 6).
Усилие затяжки может быть отрегулировано на одно из 19 по-
ложений путем поворота регулировочного кольца (2) так, чтобы
одна из его градуировок (2а) совпала со стрелкой (2b) на корпу-
се инструмента. Для настройки минимального усилия затяжки
совместите цифру 1 с указателем, для настройки максимально-
го усилия затяжки - маркировку 19 с указателем. Муфта будет
проскальзывать при различных усилиях затяжки от 1 до 19. Она
разработана таким образом, что не будет проскальзывать на от-
метке «сверло». Для того, чтобы определить усилие затяжки,
соответствующее выполняемой работе, перед выполнением ра-
боты сначала закрутите пробный шуруп в материал или в деталь
из аналогичного материала.
Установка или снятие отверточной биты или сверла
Поверните втулку (1) (Рис. 7) против часовой стрелки для откры-
тия зажимных кулачков. Вставьте сверло в патрон как можно
глубже. Поверните втулку по часовой стрелке для затяжки патро-
на. Для снятия биты, поверните патрон против часовой стрелки.
Работа в режиме шуруповерта
Установите регулировочное кольцо на необходимый уровень крутя-
щего момента для Вашей работы. Вставьте острие отверточной биты
в головку винта и надавите на инструмент. Включите инструмент на
медленной скорости, затем постепенно увеличивайте ее. Отпустите
триггерный переключатель, как только сработает сцепление.
Предупреждение! Следите, чтобы отверточная бита вставлялась
прямо в головку винта, иначе можно повредить винт и/или биту.
Примечание! При работе с винтами для дерева, высверлите
пробные отверстия для упрощения работы и предотвращения
разламывания деревянной рабочей детали (Таб. 1).
2. Муфта регулировки;
2a. Градуировка;
2b. Указатель.

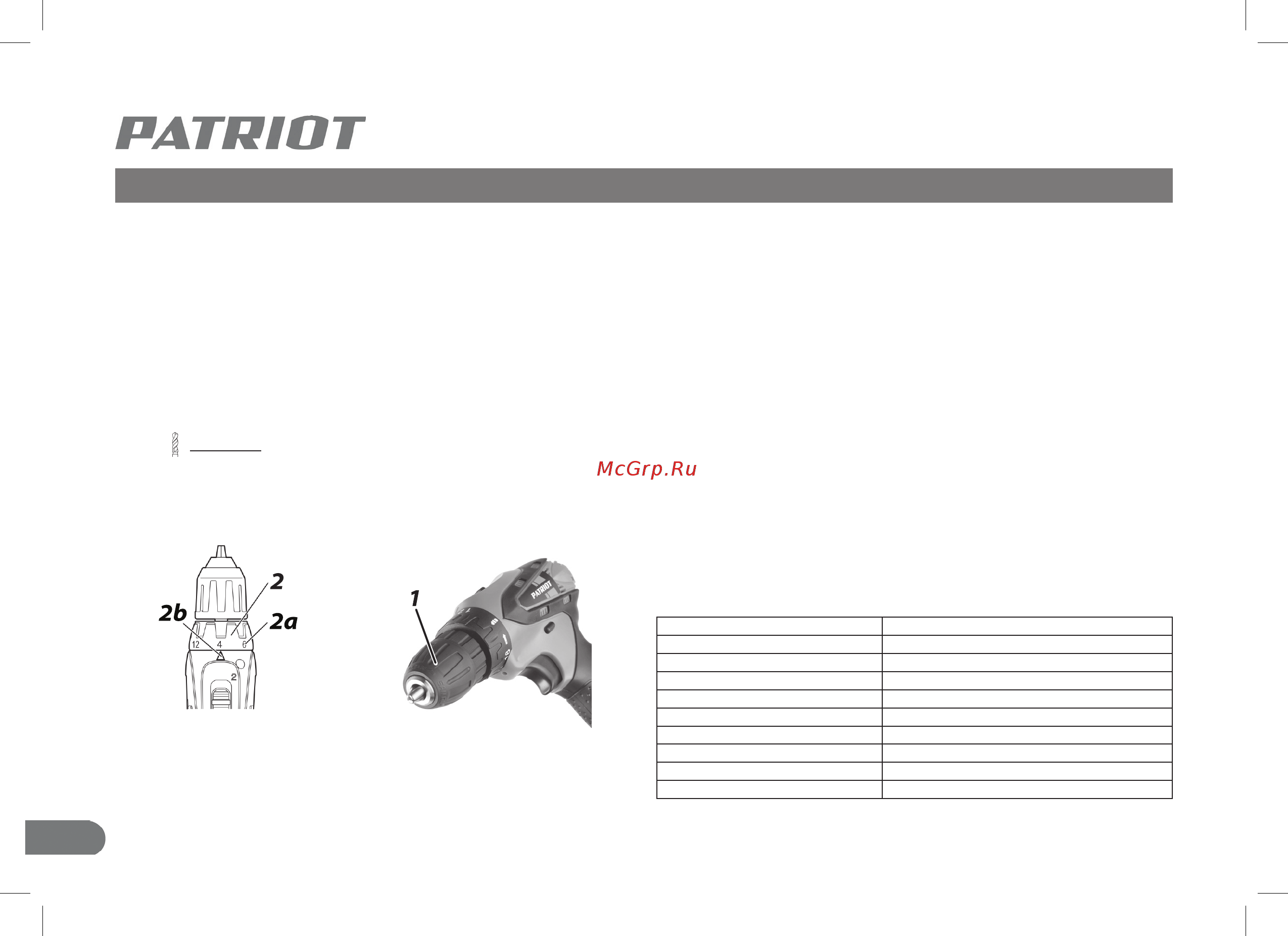

Рис. 6 Рис. 7
1. Патрон быстрозажимной (втулка).
Номинальный диаметр шурупа, мм Рекоменд. размер пробного отверстия, мм
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
Таб. 1
