RZB-01 КОМПЛЕКТ БЕСПРОВОДНОГО УПРАВЛЕНИЯ - ОСВЕЩЕНИЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Poland
tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04
www.zamelcet.com, e-mail: marketing@zamel.pl
VER. 003_18.05.2011

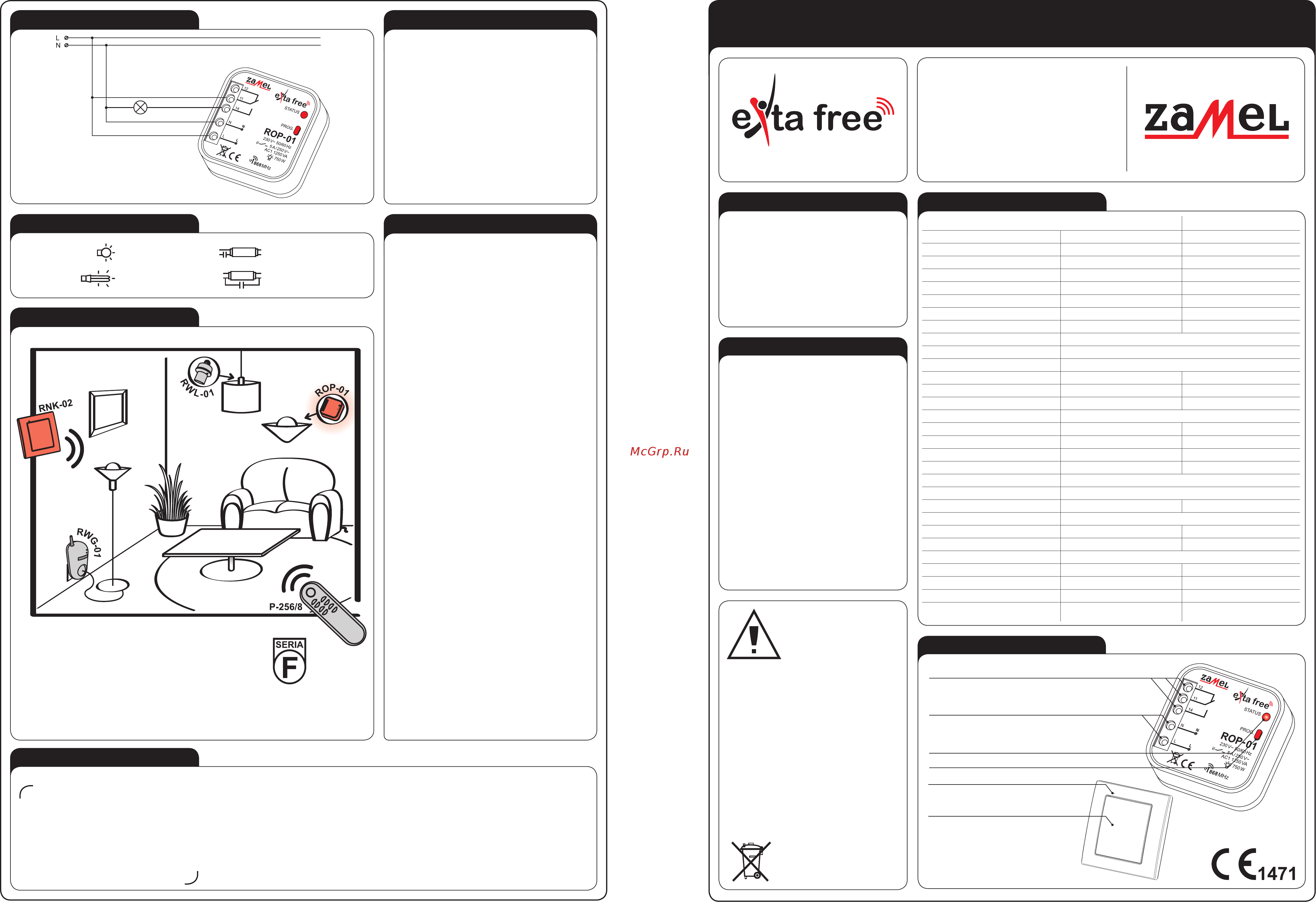

ВНЕШНИЙ ВИД
ПОДКЛЮЧЕНИЕ
ПРИМЕНЕНИЕ
Устройство следует под-
ключать к однофазной сети
в соответствии с действу-
ющими нормами. Способ
подключения определен
в настоящем руководстве.
Действия, связанные с:
установкой, подключением и регулировкой,
должны проводиться квалифицированны-
ми электриками, которые ознакомились с
руководством по эксплуатации и функция-
ми устройства. Демонтаж корпуса приводит
к потере гарантии, а также создает опас-
ность поражения током. Перед началом
установки, следует проверить отсутствие
напряжения на присоединительных прово-
дах. Для установки следует использовать
крестовую отвертку диаметром 3,5 мм. На
правильную работу влияет способ транс-
портировки, складирования и использова-
ния устройства. Установка устройства не
рекомендуется в следующих случаях: от-
сутствия составных деталей, повреждения
устройства или его деформации. В случае
неправильного функционирования, следу-
ет обратиться к производителю.
ВНИМАНИЕ!
СВОЙСТВА
ТЕХНИЧЕСКИЕ ДАННЫЕОПИСАНИЕ
● Полный комплект беспроводного управ-
ления (кнопочный двухканальный ради-
опередатчик RNK-02 и встраиваемый
одноканальный бистабильный радио-
приемник ROP-01),
● управление работой освещения или
другими приемниками,
● простой монтаж приемника в корпусе
лампы или внутренней коробке Ø60 мм,
● 5 режимов работы: включение, выклю-
чение, моностабильный режим, биста-
бильный, временной (выключение с за-
держкой),
●
большой радиус действия (до 180 м),
●
оптическая сигнализация работы,
●
низкий расход мощности, возможность
постоянной работы,
●
возможность увеличения дальности
действия посредством применения ре-
трансмиттера RTN-01.
В состав набора RZB-01 входит ра-
диоприемник ROP-01 для монтажа при
скрытом и настенном монтаже, а также
передатчик RNK-02 который, благо-
даря питанию от батареи, может уста-
навливаться в любом месте. Комплект
предлагает комфортное решение для
дистанционного управления освеще-
нием или приемниками другого типа.
RNK-02 ROP-01
Зажимы питания: - L, N
Номинальное напряжение питания: 3 V DC (батарейка CR2032) 230 V AC
Прочность батарейки: 3 ÷ 5 лет -
Отклонения напряжения питания: - -15 ÷ +10 %
Номинальная частота: - 50 / 60 Hz
Номинальный расход мощности: - 0,29 W
Количество рабочих режимов: - 5
Количество каналов: 2 1
Трансмиссия: радио 868,32 MHz
Способ трансмиссии: однонаправленная
Кодировка: трансмиссия с адресацией
Максимальное количество передатчиков:
- 32
Дальность действия˙: до 250 м в открытом пространстве
до 230 м в открытом пространстве
Установка времени: - 1 с ÷ 18 часов (каждую 1 с)
Оптическая сигнализация работы: диод LED красный
Выходные зажимы реле: - 12, 11, 14
Параметры реле: -
1NO/NC 5A / 250V AC AC1 1250 VA
Количество присоединительных зажимов:
- 5
Сечение присоединительных проводов:
- до 2,5 мм
2
Рабочая температура: -10 ÷ +55
o
C
Рабочая позиция: любая
Крепление корпуса:
распорные дюбеля, двухсторонний скотч
монтажная коробка Ø60 мм
Степень защиты корпуса: IP20 (EN 60529)
Класс защиты: III II
Категория по перенапряжению: - II
Уровень загрязнения: 2
Импульсное напряжение: - 1 kV (EN 61000-4-5)
Размеры: 90 x 80 x 11,5 мм 47,5 x 47,5 x 20 мм
Вес: 0,038 кг 0,043 кг
Соответствие нормам:
ETSI EN 300 220-1
ETSI EN 300 220-2
EN 60669, EN 60950
EN 61000
Символ, обозначающий
сортировку электрического
и электронного оборудования.
Запрет выбрасывания
использованных устройств
с другим мусором.
Встраиваемый радиоприемник
ROP-01, работающий в качестве
приемника восьмиканального пульта
P-256/8 и кнопочного двухканального
радиопередатчика RNK-02 (управление
вкл/выкл источников света).Указанные
передатчики могут также управлять
работой радиовыключателя освещения
RWL-01, а также радиоадаптера
розетки RWG-01.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ
750W
250W
500W
375W
МОНТАЖ ROP-01
1. Разъединить цепь питания предохраните-
лем, выключателем максимального тока
или изоляционным разъединителем, под-
ключенными к соответствующей цепи.
2. Проверить соответствующим прибором
отсутствие напряжения на питательных
проводах.
3. Подключить провода к зажимам согласно
схеме подключения.
4. Установить устройство ROP01 в монтаж-
ной коробке.
5. Подключить цепь питания.
Устройства фирмы ZAMEL
имеющие такой знак,
могут работать друг
с другом.
Оптическая сигнализация работы приемника
Кнопка программирования
Выходные зажимы реле
(12, 11, 14)
Зажимы питания (L, N)
РАБОТА, МОНТАЖ RNK-02
После нажатия кнопки, передатчик высылает
сигнал с частотой 868,32 MHz, управляющий
приемниками EXTA FREE. Процедура програм-
мирования устройства (ввода передатчика в
память приемника), описана в руководствах по
эксплуатации отдельных приемников системы
EXTA FREE. Дальность действия (до 250 м в за-
висимости от приемника) можно увеличить по-
средством применения ретрансмиттеров RTN-
01. Передатчик можно закрепить в любом месте
при помощи двухстороннего скотча или двух
распорных дюбелей 5x(3x30) мм.
Способ монтажа при помощи распорных дюбелей:
1. Снять кнопку – для этого следует нажать кноп-
ку с одной стороны, а с другой, в возникшую
щель, вставить плоскую отвертку и поднять.
2. Определить место монтажа на стене, выпол-
нить два отверстия, соответствующие монтаж-
ным отверстиям в основании передатчика.
3. Вставить в отверстия распорные дюбеля.
4. Закрепить основание при помощи шурупов,
вкручивая их в распорные дюбеля.
5. Одеть кнопку.
ЗАМЕНА БАТАРЕЙКИ
Разряжение батареек сигнализируется не-
сколькими зажжениями диоды LED в ходе
трансмиссии.
1. Снять кнопку (как в пункте 1. монтажа).
2. При помощи отвертки поднять плату с элек-
троникой, отпуская нижний зацеп, а после вы-
нуть ее из основания.
3. Высунуть батарейку из зажима.
4. Установить новую батарейку. Следует обра-
тить внимание на полярность батарейки,
обозначенную на зажиме. Неправильная
установка батарейки может привести к по-
вреждению устройства.
5. Вставить и захлопнуть плату с электроникой
обратно в основание.
6. Одеть кнопку.
ВНИМАНИЕ: Во время замены батарейки, пе-
ред ее вставлением в зажим, рекомендуется
удержание любой кнопки передатчика око-
ло 5 секунд. После вставления батарейки,
несколько раз нажать кнопку трансмиссии
для проверки правильности действия. Если
передатчик не реагирует - процесс замены
этой же батарейки следует повторить.
Оптическая сигнализация
работы передатчика:
Кнопка
ГАРАНТИЙНАЯ КАРТА
Производитель предоставляет гарантию на 24 месяца
1. Компания «ZAMEL» предоставляет двухлетнюю гарантию на свои изделия.;
2. Гарантийные обязательства компании «ZAMEL» не распространяются на следующие случаи:; а) появление механических
повреждений в результате транспортировки, погрузки/разгрузки и иных обстоятельств; б) появление неисправностей, вы-
званных неправильной установкой или работой с изделиями компании «ZAMEL»; в) появление неисправностей, вызванных
изменениями, внесенных ПОКУПАТЕЛЯМИ или третьими сторонами в конструкцию проданных изделий либо оборудования,
необходимого для корректной работы таких изделий.; г) появление неисправностей, вызванных форс-мажорными обстоя-
тельствами либо в результате иных случаев, не зависящих от компании «ZAMEL».; з) источники питания (батареи), имею-
щиеся в оснащении оборудования в момент его продажи (если таковые имеются);
3. Все претензии относительно выполнения гарантийных обязательств предоставляются ПОКУПАТЕЛЕМ продавцу в письмен-
ной форме непосредственно после обнаружения неисправности.;
4. Рассмотрение претензий производится компанией «ZAMEL» в соответствии с существующими правилами.;
5. Компания «ZAMEL» оставляет за собой право выбора способа компенсации, будь то замена изделия, ремонт или денежная выплата.
6. Гарантия не исключает, не ограничивает и не приостанавливает прав ПОКУПАТЕЛЯ, вытекающих из несоответствия товара договору.
Печать и подпись продавца, дата продажи.
