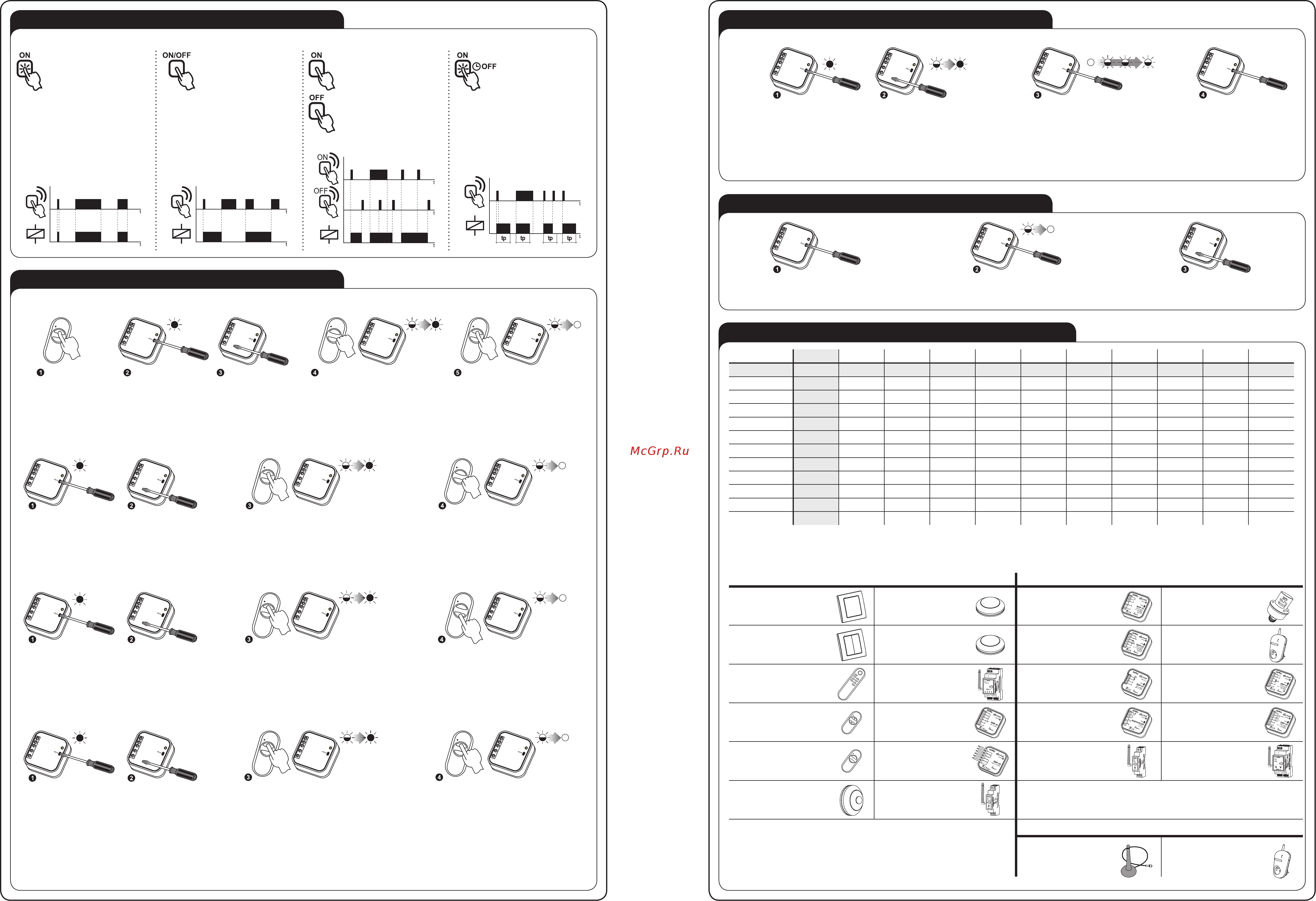

![Zamel RZB-01 [2/2] Работа rop 01](/views2/1398902/page2/bg2.png)
VER. 003_18.05.2011
ПРОГРАММИРОВАНИЕ РАДИОПЕРЕДАТЧИКОВ
ПРОГРАММИРОВАНИЕ ВРЕМЕНИ
УДАЛЕНИЕ РАДИОПЕРЕДЕТЧИКОВ
СОВМЕСТНАЯ РАБОТА И ДАЛЬНОСТЬ ДЕЙСТВИЯ
Символ: ROP-01 ROP-02 ROB-01 SRP-02 SRP-03 RWG-01 RWL-01 ROМ-01 ROМ-10 RDP-01 RTN-01
RNK-02 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNK-04 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
P-256/8 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
P-257/4 (2) 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNМ-10 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
RNP-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNP-02 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNL-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTN-01 200 м 200 м 200 м 200 м 200 м 250 м 200 м 250 м 250 м 200 м 250 м
RCR-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTI-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RXМ-01 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
* - одноканальные передатчики не работают с реле управления рольставнями.
РАБОТА ROP-01
Устройство ROP-01 может работать в пяти режимах:
МОНОСТАБИЛЬНЫЙ
реле работает только
при нажатой кнопке пе-
редатчика.
БИСТАБИЛЬНЫЙ
(одна кнопка) устрой-
ство циклически ме-
няет состояние реле
всегда после нажатия этой же
кнопки.
ВКЛЮЧЕНИЕ
устройство включается
после нажатия кнопки.
ВЫКЛЮЧЕНИЕ
устройство выключает-
ся после нажатия кноп-
ки.
ВРЕМЕННОЙ
устройство выклю-
чается после запро-
граммированного
времени (tp), однако можно его
выключить перед истечением
этого времени. Время, введен-
ное производителем – 15 с.
ВНИМАНИЕ! Записанное вре-
мя не удаляется.
ВНИМАНИЕ! Указанная дальность действия относится к открытому пространству, т.е. идеальным условиям, без преград. Если между передатчиком и приемником
находятся преграды, следует предвидеть уменьшение дальности действия для: кирпича от 10 до 40%, дерева и гипса от 5 до 20%, армированного бетона от 40 до
80%, металла от 90 до 100%, стекла от 10 до 20%. Негативное воздействие на дальность действия имеют также воздушные и подземные линии электропередачи
высокой мощности, а также антенны сотовой связи, размещенные поблизости устройств.
ПЕРЕДАТЧИКИ ПРИЕМНИКИ
RNK-02
Кнопочный двухканальный
радиопередатчик
RNL-01
Педальный
радиопередатчик
ROP-01
Одноканальный встра-
иваемый радиоприемник
RWL-01
Радиовыключатель
освещения
RNK-04
Кнопочный четырехка-
нальный радиопередатчик
RTI-01
Транслятор
IR/EXTA FREE
ROP-02
Двухканальный встра-
иваемый радиоприемник
RWG-01
Радиоадаптер
для розетки
P-256/8
Восьмиканальный
пульт управления
RNM-10
Модульный четырехкана-
льный радиопередатчик
RDP-01
Одноканальный встра-
иваемый радиодиммер
SRP-02
Встраиваемый
контроллер рольставней
P-257/4
Четырехканальный
пульт управления
RNP-01
Кнопочный четырехканальный
встраиваемый радиопередатчик
ROB-01/12-24V
Радиоприемник
ворот
SRP-03
Центральный встраиваемый
контроллер рольставней
P-257/2
Двухканальный
пульт управления
RNP-02
Четырехканальный встра-
иваемый радиопередатчик
ROM-01
Модульный одноканальный
радиоприемник
ROM-10
Модульный двухка-
нальный радиоприемник
RCR-01
Радиодатчик
движения
RXM-01
Транслятор
RS-485/EXTA FREE
АКСЕССУАРЫ
ANT-01
Наружная
антена
RTN-01
Ретранслятор
Максимальное время около 18 часов.
МОНОСТАБИЛЬНЫЙ режим:
БИСТАБИЛЬНЫЙ режим:
Режим ВКЛ/ВЫКЛ (две кнопки):
ВРЕМЕННОЙ режим (одна кнопка):
Пример процедуры программирования с использованием пульта P-257/2. Для остальных радиопередатчиков EXTA FREE процедура
аналогична. ВНИМАНИЕ: Каждый передатчик может работать с ROP-01 в другом режиме, в зависимости от способа введения
его в устройство. В одном цикле программирования можно записать в устройстве один передатчик. Состояние полной памяти
передатчиков сигнализируется миганием красного диода LED в ходе проб программирования очередных передатчиков.
Нажать и
придержать кнопку
передатчика.
Нажать и придержать кнопку
передатчика. Зажжется
(мигающий сигнал, после постоянный)
красный диод LED.
Нажать и потом отпустить кнопку
передатчика. Зажжется (мигающий
сигнал, после постоянный) красный
диод LED.
Нажать и потом отпустить кнопку
передатчика. Зажжется
(мигающий сигнал, после постоянный)
красный диод LED.
Отпустить кнопку передатчика.
Зажжется (мигающий сигнал,
после постоянный) красный
диод LED.
Отпустить кнопку передатчика.
Диод LED зажжется (мигающий
сигнал), а потом потухнет –
ПЕРЕДАТЧИК ЗАПИСАН.
Нажать и потом отпустить эту же кнопку
передатчика. Диод LED зажжется
(мигающий сигнал), а потом потухнет –
ПЕРЕДАТЧИК ЗАПИСАН.
Нажать и потом отпустить эту же кнопку
передатчика. Диод LED зажжется
(мигающий сигнал), а потом потухнет –
ПЕРЕДАТЧИК ЗАПИСАН.
Нажать эту же кнопку
передатчика, после отпустить.
Диод LED зажжется (мигающий
сигнал), а потом потухнет –
ПЕРЕДАТЧИК ЗАПИСАН.
Нажать кнопку PROG устройства ROP-01
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
Отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-01
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
Отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-01
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
Отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-01
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
Отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-01 и придержать ее до
зажжения (постоянный сигнал) красного диода LED. После
отпустить кнопку PROG. Подождать (около 5 с) пока диод LED
зажжется (мигающий сигнал, a потом постоянный).
После отсчета требуемого
времени (количество
вспышек красного диода
LED) нажать кнопку PROG,
a потом отпустить – ВРЕМЯ
ЗАПИСАНО.
Нажать кнопку PROG устройства ROP-
01, после отпустить кнопку. Диод LED
потухнет, а потом зажжется (мигающий
сигнал). Каждая пульсация диода LED
означает время 1 секунды.
Нажать и придержать кнопку PROG
устройства ROP-01.
После истечения около 5 с зажжется (мигающий
сигнал) красный диод LED, после потухнет.
Отпустить кнопку в ROP-01 –
ПАМЯТЬ УДАЛЕНА.
1s 2s ns
