10 РУССКИЙ
Крепко держите ручку. Включите инструмент и подо-
ждите, пока диск наберет полную скорость, затем
медленно опустите его в разрез. Когда диск касается
обрабатываемой детали, постепенно нажимайте
на рукоятку для выполнения резки. По завершении
резки отключите инструмент и подождите, пока
диск не остановится полностью, прежде чем вер-
нуть рукоятку в полностью поднятое положение.
Режущая способность
Максимальная режущая способность изменяется в
зависимости от угла резки и формы обрабатывае-
мой детали.
Максимальная режущая способность с новым
фирменным отрезным диском
Угол резания /
Форма детали
90° 45°
127 мм 127 мм
115 x 130 мм
102 x 194 мм
70 x 233 мм
115 x 103 мм
119 x 119 мм 106 x 106 мм
137 x 137 x 10 мм 100 x 100 x 10 мм

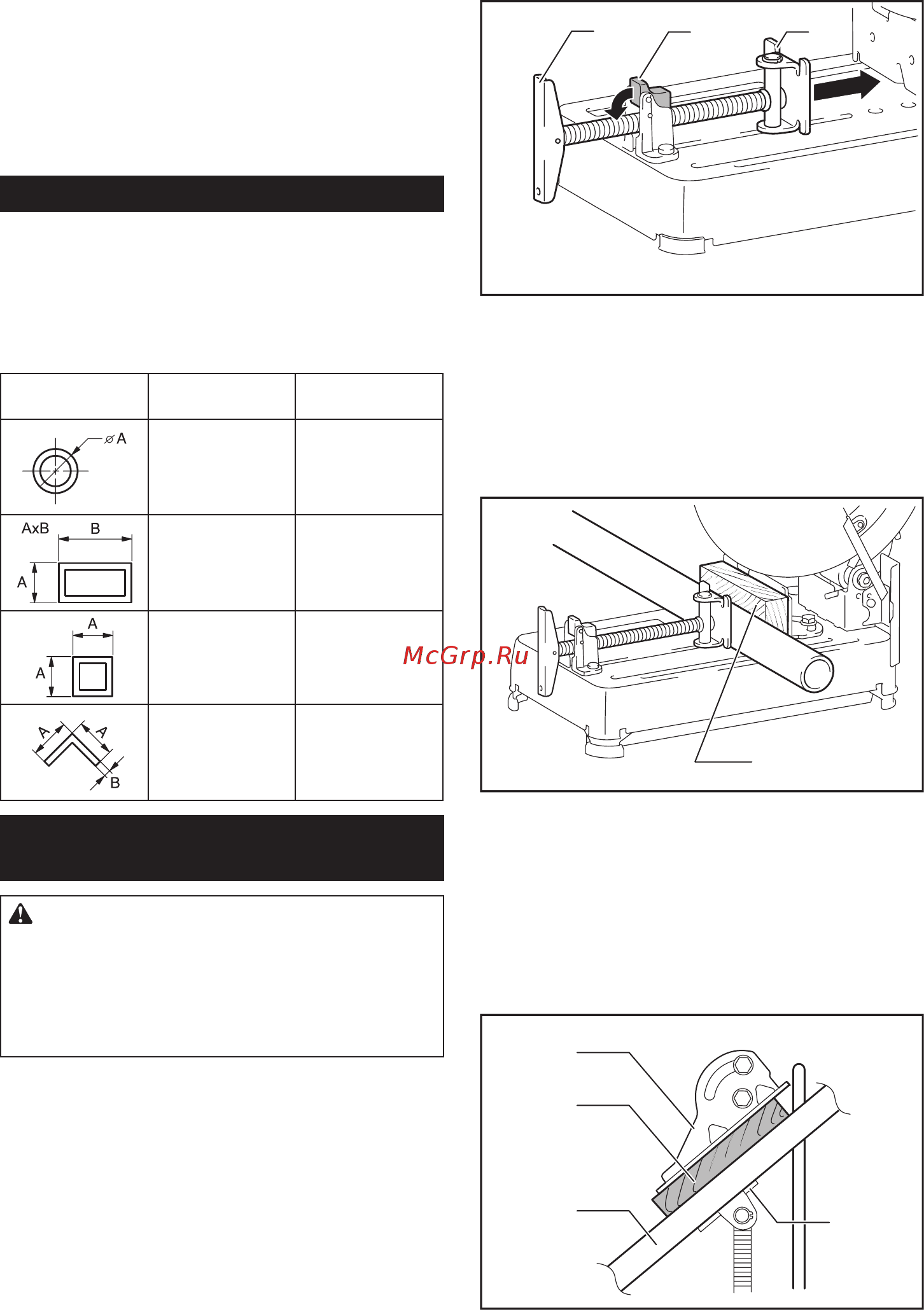

Крепление обрабатываемой
детали
ВНИМАНИЕ: Всегда устанавливайте упор
на резьбу вала, когда закрепляете обрабатыва-
емую деталь. Несоблюдение данного требования
может привести к ненадежному креплению обра-
батываемой детали. Это может привести к отбра-
сыванию обрабатываемой детали или опасной
поломке диска.
При поднятом упоре можно быстро перемещать пла-
стину тисков. Чтобы закрепить деталь, нажимайте
на ручку, пока пластина тисков не коснется обра-
батываемой детали, затем верните упор на место.
Поворачивайте ручку по часовой стрелке, пока
деталь не будет надежно зафиксирована.
1
2 3
► 1. Ручка 2. Упор 3. Пластина тисков
При значительном износе отрезного диска поме-
стите под обрабатываемую деталь распорный блок,
как показано на рисунке. Вы можете более эффек-
тивно применять изношенный диск, используя
средний наконечник на периферии диска для резки
обрабатываемой детали. Для распорного блока
используйте прочный и негорючий материал.
1
► 1. Распорный блок
При резке обрабатываемых деталей шириной
свыше 85 мм под углом, закрепите прямой кусок
дерева (распорку) размером более 190 мм в длину
на 45 мм в ширину к направляющей пластине, как
показано на рисунке. Закрепите проставку вин-
тами через отверстия в направляющей пластине.
Убедитесь, что отрезной диск не соприкасается с
проставкой при зажатой головке инструмента.
1
2
3
4
► 1. Направляющая пластина 2. Распорный блок
(более 190 мм в длину на45 мм в ширину)
3. Обрабатываемая деталь (более 85 мм в
ширину) 4. Пластина тисков
