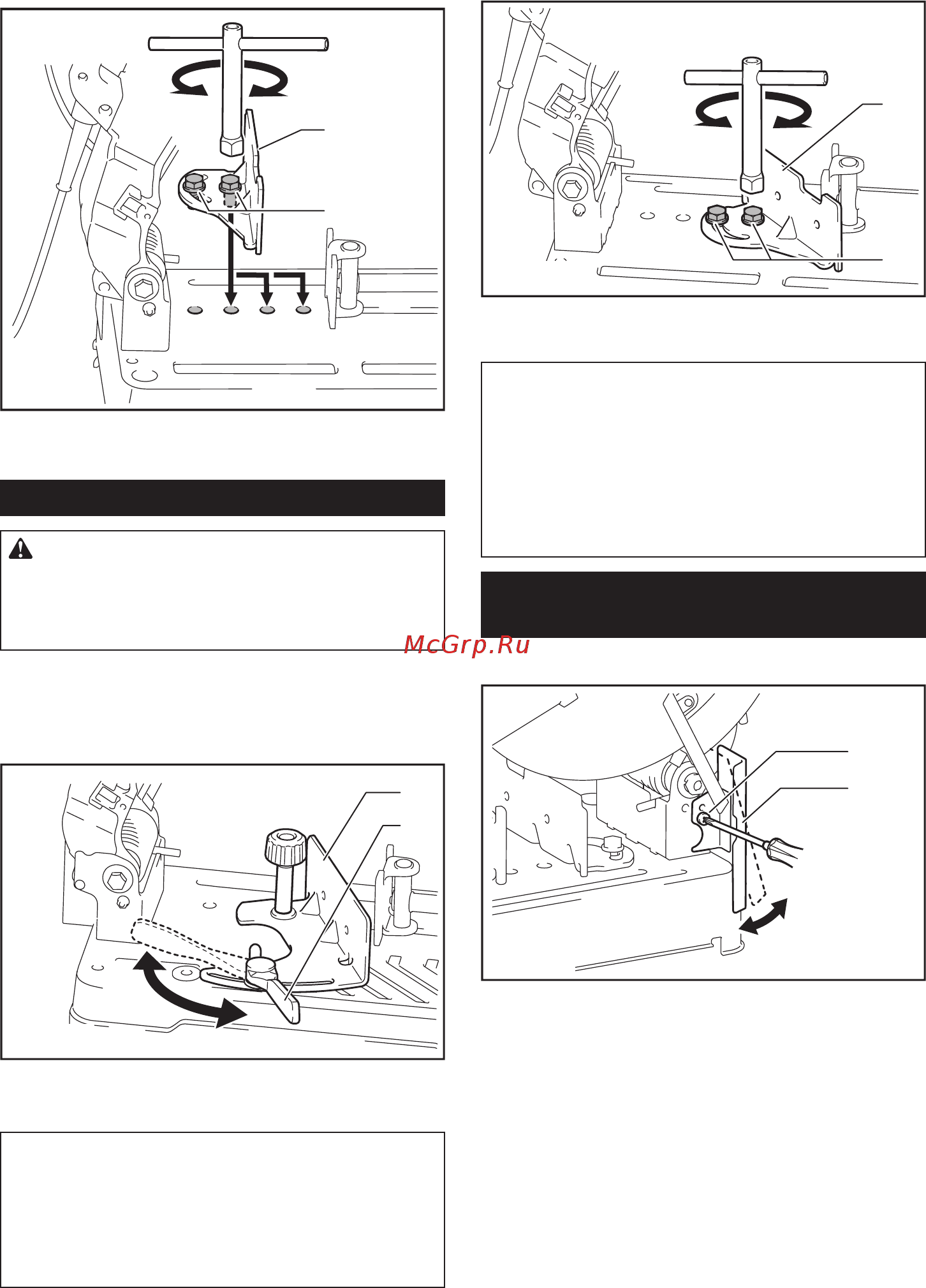

7 РУССКИЙ
Для LW1401
С помощью торцового ключа открутите два болта с
шестигранными головками. Переместите направля-
ющую пластину в необходимое положение и закре-
пите ее двумя болтами с шестигранными головками.
1
2
► 1. Направляющая пластина 2. Болты с шести-
гранной головкой
Регулировка угла резки
ВНИМАНИЕ: По завершении регули-
ровки угла наклона направляющей пластины
убедитесь, что она надежно закреплена.
Несоблюдение данной рекомендации может стать
причиной травмы.
Для LW1400
Поверните рычаг против часовой стрелки. Задайте
желаемый угол наклона направляющей пластины и
до упора затяните рычаг.
1
2
► 1. Направляющая пластина 2. Рычаг
Для LW1401
ПРИМЕЧАНИЕ:
При выполнении резки под
правым углом наклона всегда перемещайте направ-
ляющую пластину в положение 0 - 170 мм. При пере-
мещении направляющей пластины в положение 35
- 205 мм или 70 - 240 мм она будет мешать движению
стопорной пластины, что может стать причиной
неточной резки.
Ослабьте два болта с шестигранной головкой с
помощью торцового ключа. Переместите направля-
ющую пластину на необходимый угол и закрепите
ее болтами с шестигранной головкой. Будьте осто-
рожны, не сместите пластину в процессе крепления.
1
2
► 1. Направляющая пластина 2. Болты с шести-
гранной головкой
ПРИМЕЧАНИЕ: Шкала на направляющей пла-
стине дает только ориентировочное значение.
Для более точной установки угла используйте
транспортир или угольник. Удерживайте рукоятку
в нижнем положении, чтобы отрезной диск входил
в основание. Одновременно с этим с помощью
транспортира или угольника отрегулируйте угол
между направляющей пластиной и отрезным
диском.
Регулировка искрозащитного
кожуха
Только для LW1401 (в зависимости от страны)
1
2
► 1. Винт 2. Искрозащитный кожух
Искрозащитный кожух устанавливается на заво-
де-изготовителе, при этом нижний край касается
основания. Эксплуатация инструмента в таком поло-
жении приведет к тому, что вокруг будет разлетаться
много искр. Открутите винт и отрегулируйте искро-
защитный кожух так, чтобы обеспечить минимум
разлетающихся вокруг искр.
