13

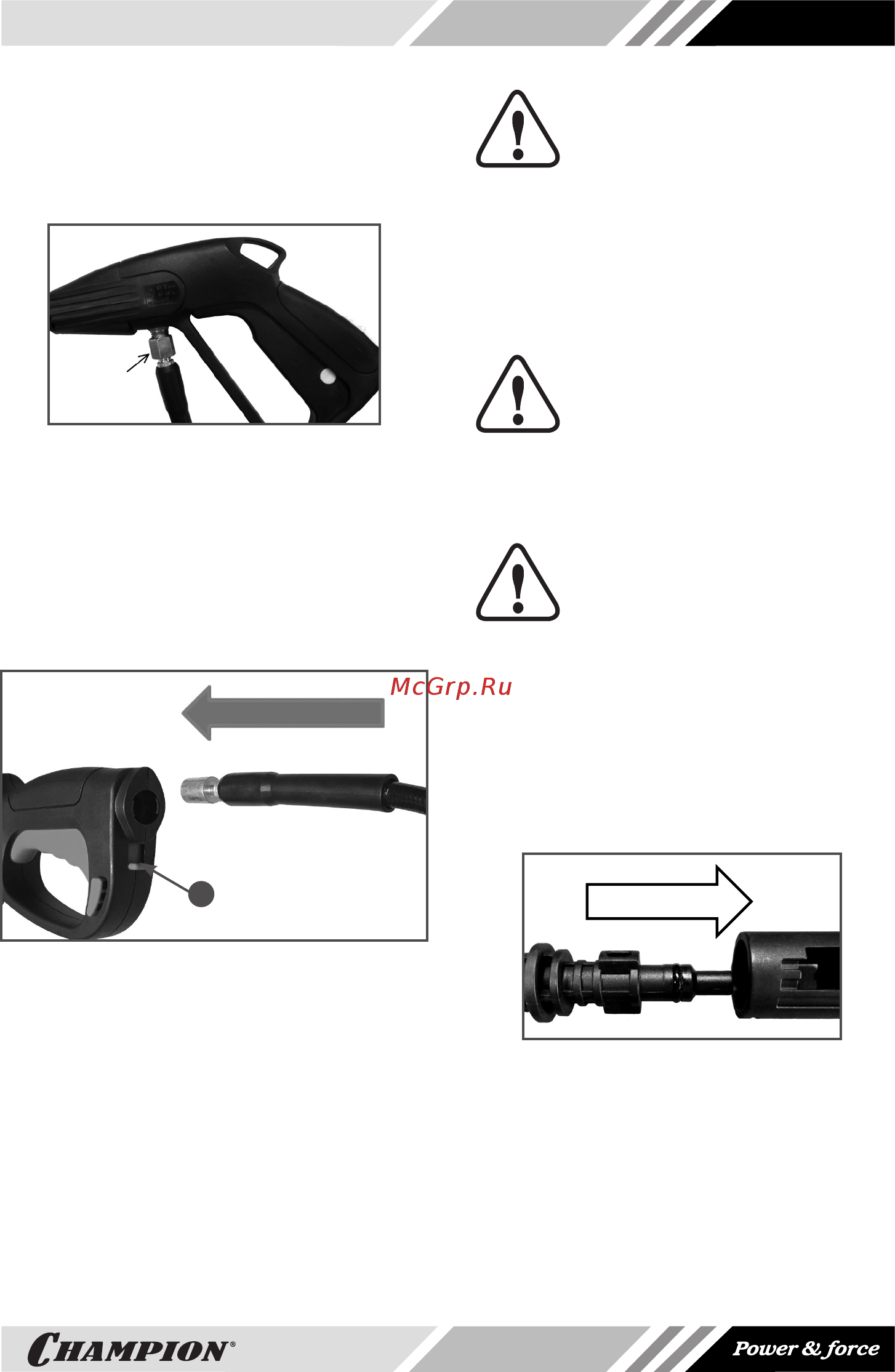

1. Подсоедините шланг высокого давле-
ния к пистолету:
HP6160 — подсоедините шланг высо-
кого давления к пистолету с помощью
резьбовой муфты (Рис. 4).
Рис. 4 Подсоединение шланга высокого
давления к пистолету HP6160
HP5160 — убедитесь, что фиксатор
шланга на пистолете (Рис. 5 п. 1) нахо-
дится в нижнем положении. Вставьте
адаптер шланга высокого давления в
коннектор пистолета до упора, после
чего переведите фиксатор шланга в
верхнее положение.
1
Рис. 5 Подсоединение шланга высокого
давления к пистолету HP5160
1. Фиксатор шланга
2. Подключите шланг высокого давле-
ния к выходному штуцеру аппарата.
3. Подсоедините фильтр тонкой очист-
ки.
ВНИМАНИЕ!
Запрещается работать ап-
паратом без фильтра тонкой
очистки либо с поврежденным
фильтром. Перед каждым использо-
ванием проверять чистоту и исправ-
ность фильтра тонкой очистки. Выход
из строя насоса в результате работы
без фильтра или с поврежденным филь-
тром не подлежит ремонту по гаран-
тии.
ПРИМЕЧАНИЕ!
Фильтр тонкой очистки дол-
жен обеспечивать предотвра-
щение попадания частиц раз-
мером более 100 мкм.
4. Подсоедините адаптер для подклю-
чения шланга подачи воды.
ВНИМАНИЕ!
При установке фильтра тон-
кой очистки и адаптера для
подключения шланга подачи
воды необходимо всегда устанавливать
резиновые уплотнительные кольца.
5. Подсоедините струйную трубку к пи-
столету. Для этого соедините выступы
на струйной трубке с пазами в писто-
лете, нажмите на трубку и поверните
ее по часовой стрелке до плотной
фиксации трубки в пистолете (Рис. 6).
НАЖАТЬ
Рис. 6 Подсоединение струйной трубки к
пистолету
