15
Длина шланга подачи воды должна быть
не более 2,5 метра.
1. Подсоедините один конец шланга к
аппарату, через другой конец шланга
залейте воду до полного заполнения
шланга водой.
2. После полного заполнения шлан-
га водой опустите свободный конец
шланга в емкость с водой (Рис. 8).

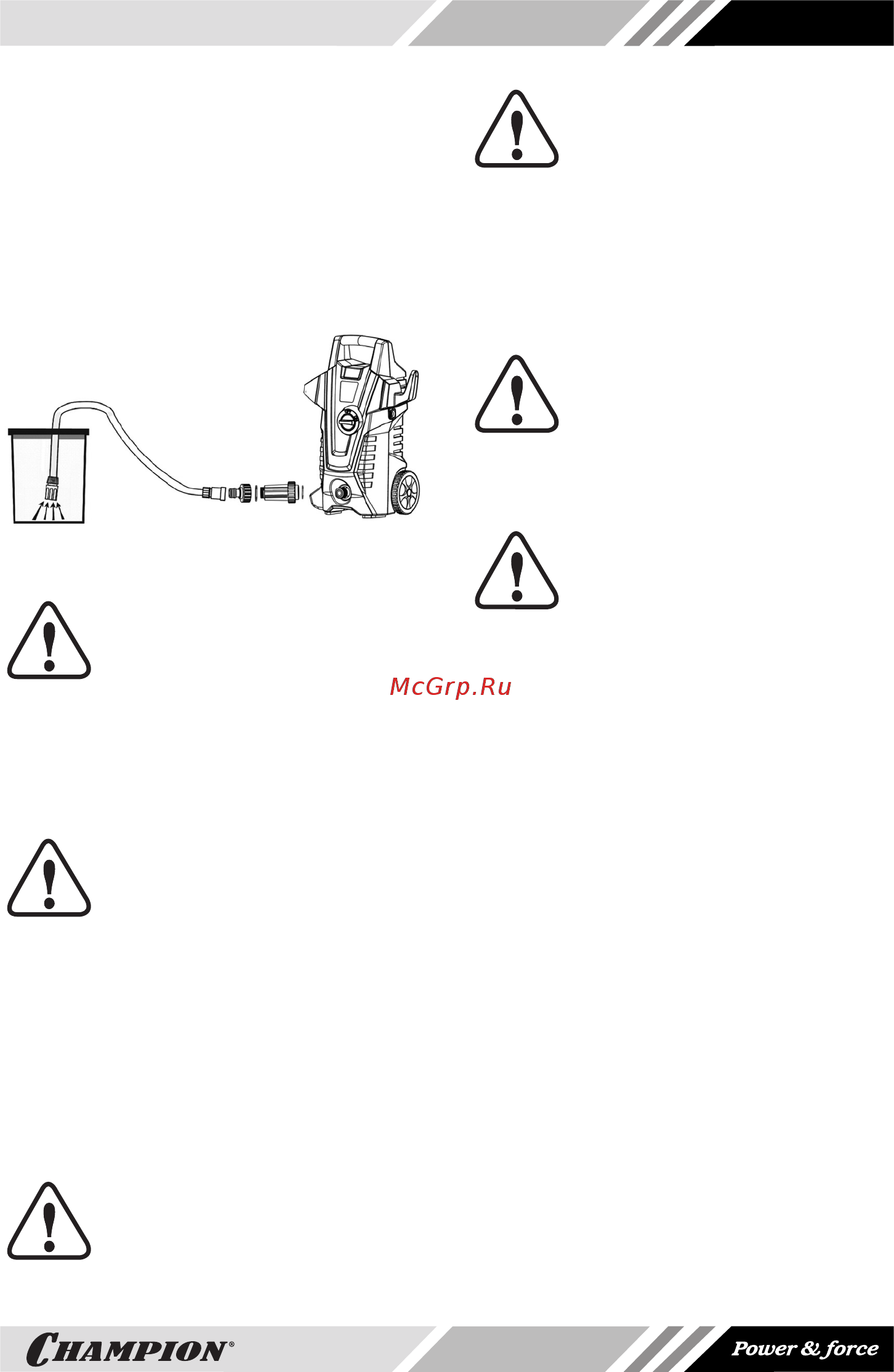

Рис. 8 Подключение аппарата
к накопительной емкости
ОСТОРОЖНО!
Перед включением аппарата
необходимо установить широ-
кий распыл водяной струи (см.
раздел «Регулировка форсунки»).
3. Направьте пистолет вниз и, удержи-
вая курок пистолета в нажатом по-
ложении, переведите выключатель в
положение «ON» (Включено).
ОСТОРОЖНО!
Скорость потока воды на вы-
ходе очень высокая, поэтому
неконтролируемый поток мо-
жет нанести разного рода повреждения.
4. Насос аппарата может засасывать
воду из емкости в течение 30 секунд,
после чего возможна прерывистая
или импульсная подача воды, это из
системы удаляются остатки воздуха.
5. При отпускании курка пистолета элек-
тродвигатель аппарата выключается
автоматически.
ВНИМАНИЕ!
При заборе воды из накопи-
тельной емкости конец шлан-
га должен быть всегда погру-
жен в воду.
ВНИМАНИЕ!
Запрещается работать ап-
паратом без фильтра тонкой
очистки либо с поврежденным
фильтром. Перед каждым использо-
ванием проверять чистоту и исправ-
ность фильтра тонкой очистки. Выход
из строя насоса в результате работы
без фильтра или с поврежденным филь-
тром не подлежит ремонту по гаран-
тии.
ВНИМАНИЕ!
Используйте для работы
только чистую воду. Выход из
строя насоса в результате
использования грязной воды или хими-
ческих жидкостей не подлежит ремон-
ту по гарантии.
ВНИМАНИЕ!
Категорически запрещается
включать аппарат на дли-
тельное время без воды в на-
сосе, уплотнительные кольца и ман-
жеты могут расплавиться. Выход из
строя аппарата по этой причине не
подлежит ремонту по гарантии.
РЕГУЛИРОВКА ДАВЛЕНИЯ И
ШИРИНЫ РАСПЫЛА ВОДЯНОЙ
СТРУИ
С помощью поворота головки на струй-
ной трубке можно регулировать давле-
ние водяной струи и ширину распыла во-
дяной струи.
Давление и ширина распыла водяной
струи зависят от зазора между двумя
металлическими пластинами, установ-
ленными в головке струйной трубки. При
повороте головки струйной трубки против
часовой стрелки (Рис. 9А), зазор между
пластинами уменьшается, при этом дав-
ление водяной струи уменьшается, а
ширина распыла водяной струи увеличи-
вается. При повороте головки струйной
трубки по часовой стрелке (Рис. 9В), за-
зор между пластинами увеличивается,
при этом давление водяной струи уве-
личивается, а ширина распыла водяной
струи уменьшается.
