12 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

На патрубок пылеотвода установить пылесборник (рис.1 поз.14)

(входит в комплект поставки) или подключить промышленный пылесос.

Внимание! Перед проведением работ по техническому обслужи-

ванию или монтажу/демонтажу пильного диска всегда отключай-

те пилу от электросети!

3.2 Включение/выключение пилы

- разблокировать подвижный защитный кожух (рис.1 поз.6) рычагом

(рис.1 поз.1);

- включение пилы осуществляется нажатием на клавишу выключателя

(рис.1 поз.3);

- отпущенная клавиша выключателя возвращаются в исходное

положение – выключено;

-конструкцией выключателя не предусмотрена фиксация во

включённом положении. Запрещается фиксировать выключатель во

включённом положении с помощью дополнительных средств.

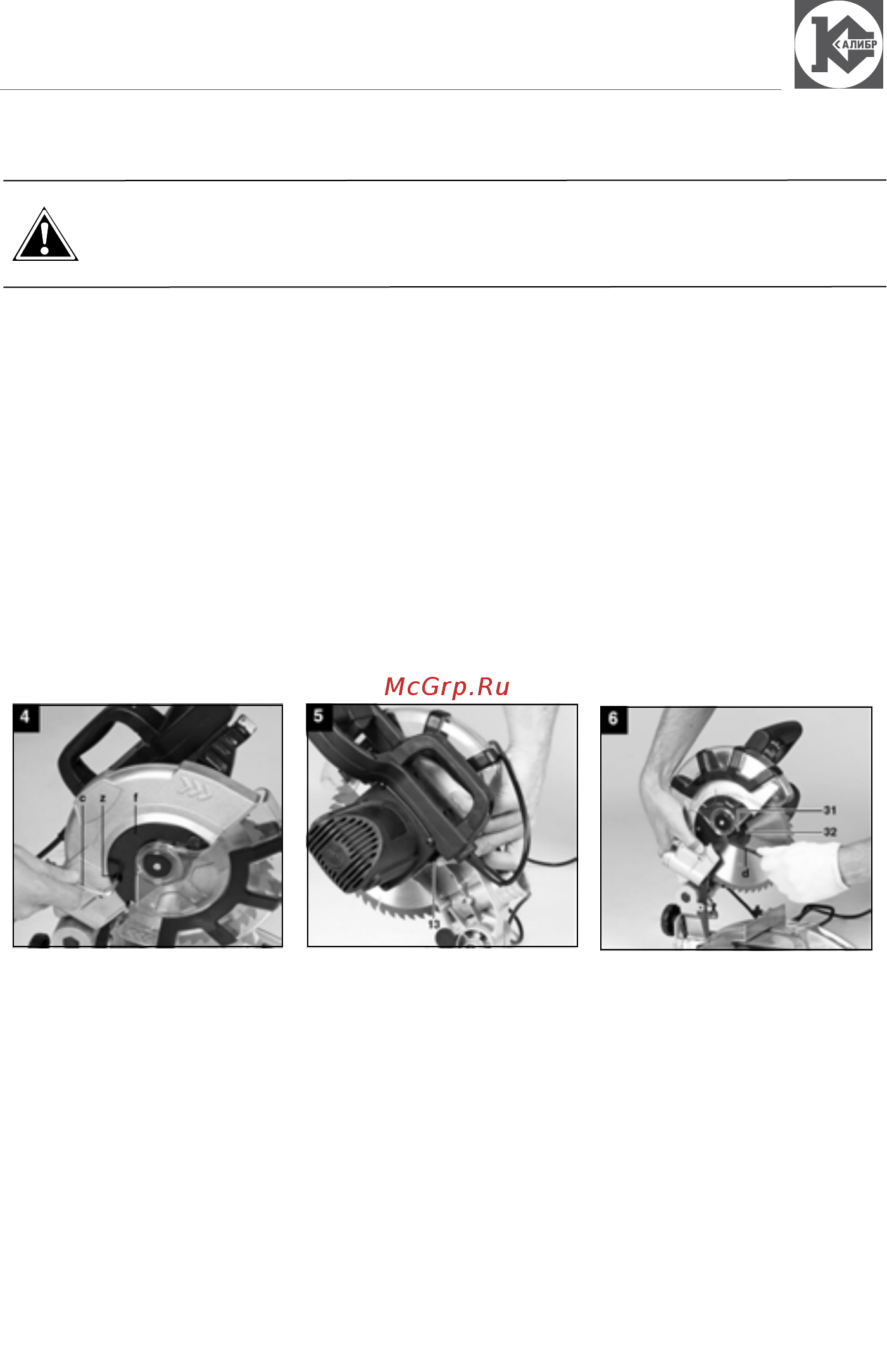

3.3 Замена пильного диска (рис.1-6)

- переместить режущий блок в верхнее положение;

- открутить винт (рис.4 поз.z) на крышке (рис.4 поз.f) неподвижного

кожуха;

- поднять вверх подвижный защитный кожух и одновременно

повернуть (по часовой стрелке) вверх крышку, для обеспечения доступа

к прижимному фланцу (рис.6 поз.32) и болту крепления диска (рис.6

поз.31);

- нажать фиксатор шпинделя пильного диска (рис.5 поз.13) и,

удерживая его провернуть от руки пильный диск до срабатывания

(фиксатор утопится глубже и заблокирует шпиндель с диском);

- удерживая фиксатор и защитный подвижный кожух, ключом (рис.6
