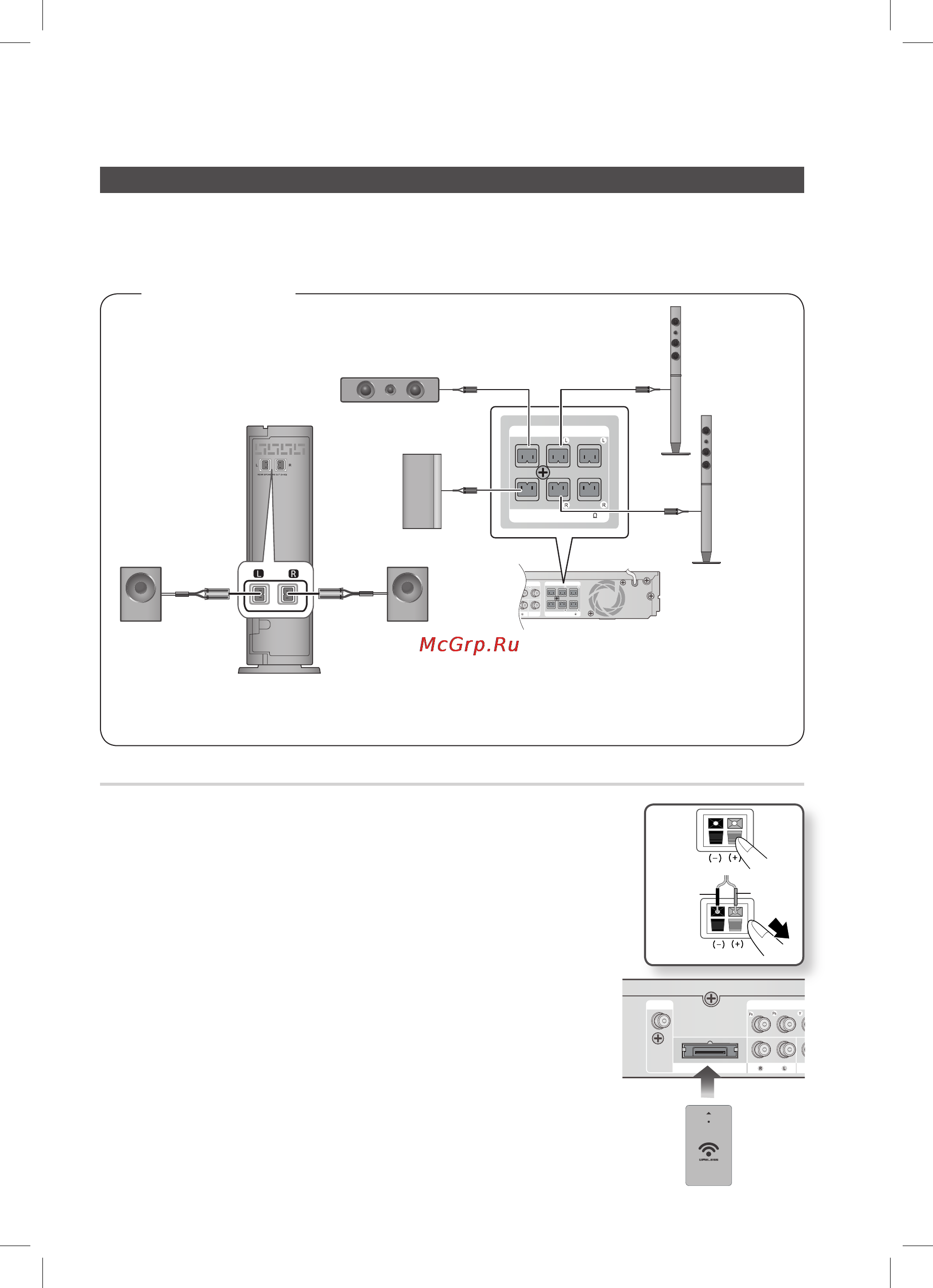

20 Pyccкий
Подключения
Подключение дополнительного модуля беспроводного приемника
Чтобы подключить боковые громкоговорители беспроводным способом, у продавца Samsung
необходимо приобрести модуль беспроводного приемника и плату TX.
Это устройство необходимо подключать только с помощью SWA-5000.
Модуль беспроводного приемника (SWA-5000)
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
Вставьте плату TX в соответствующий разъем, держа ее наклейкой
"WIRELESS" вверх.
Плата TX обеспечивает связь между устройством и модулем
беспроводного приемника.
Подключите левый и правый боковые громкоговорители к модулю
беспроводного приемника.
Подсоедините кабель питания модуля беспроводного приемника к
сетевой розетке.
•
1.
2.
3.
4.
•
•
5.
6.
Черный
Красный
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
VIDEO OUTN
SURROUND
SUBWOOFER
CENTER FRONT
SURROUND
ONENT OUT
VIDEO OUT
NT OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SURROUND
SUBWOOFER
CENTER FRONT
SURROUND
Для HT-D5530K
* Инструкции по установке громкоговорителей для модели HT-D5550K см. на стр. 18.
Модуль беспроводного приемника
Боковой
громкоговоритель (Л)
Боковой
громкоговоритель (П)
Сабвуфер
Фронтальный
громкоговоритель (П)
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
FM ANT
WIRELESS
VID
E
AUX IN
COMPONENT OU
T
FM ANT
V
ID
E
AUX IN
C
OMPONENT OU
T
Плата TX
