11
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Мал. 3
Мал. 4
Мал. 5
Визначтесь з варіантом установки: Варіант 1
або Варіант 2. (Мал. 1)
Відповідно до обраного варіанта закріпіть
кріпильні планки. Планки кріпильні малі ви-
користовуються тільки для Варіанта 2. Планка
кріпильна велика використовується при необ-
хідності закрити щілину між витяжкою та сті-
ною.
1. За допомогою саморізів 3,9х9,5 з монтаж-
ного комплекту і викрутки закріпіть адаптер по-
вітропроводу і, за необхідності, планки кріпильні
на корпусі витяжки. (Мал. 2)
2. Зробіть отвори в шафі згідно ескізу для об-
раного варіанту установки. (Мал 3)
3. За допомогою гвинтів М5х40 з шайбами з
монтажного комплекту і викрутки прикріпіть ви-
тяжку до шафи. (Мал. 4)
4. З’єднайте повітропровід з адаптером ви-
тяжки. (Мал. 5) Виведіть інший кінець повітро-
провода у вентиляційну шахту.
Переконайтеся у відсутності щілин у з’єднаннях.
271
408
600
500
250 min
300 mi
n
100
212
34
ø6
4 отв.
Гвинти
М5х40
Шайба 5
Варіант 2
230
408
558
458
20
250 min
300 mi
n
100
212
34
ø6
4 отв.
Варіант 1
UA
10

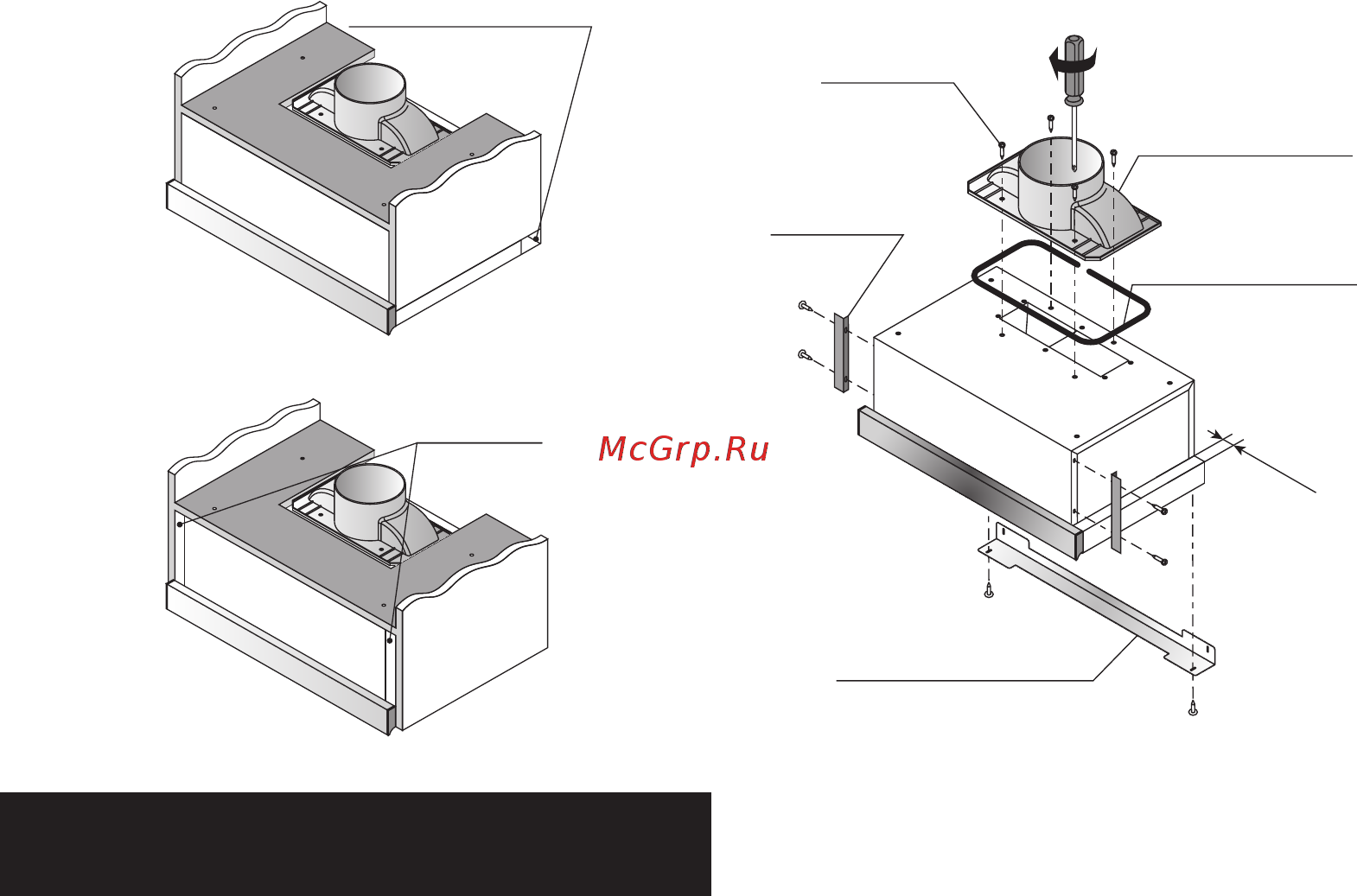

Мал. 1
Мал. 2
УСТАНОВКА ВИТЯжКИ НА СТІНУ
Адаптер
повітропроводу
Планка
кріпильна
мала
Планка кріпильна
велика
Ущільнювальний
шнур
Саморізи
3,9х9,5
22 мм
Планка
кріпильна
мала
Планка кріпильна
велика
Планка
кріпильна
мала
Планка кріпильна
велика
Варіант 1
Варіант 2
