Pyramida TL 50 (1100) WH [4/36] Конструкція витяжки
![Pyramida TL 50 (1100) WH [4/36] Конструкція витяжки](/views2/1400484/page4/bg4.png)
5
Технічні характеристики:
КОНСТРУКЦІЯ ВИТЯЖКИ
Модель
TL 50 (1100) TL 60 (1100)
Напруга мережі, В 220-240 220-240
Частота, Гц 50 50
Номінальний струм, А 1,25 1,25
Тип управління Механічне кнопкове
Кількість моторів, шт. 1 1
Потужність двигуна, Вт 200 200
Загальна потужність, Вт 280 280
Продуктивність, м
3
/годину 1100 1100
Рівень шуму, дБ 58 58
Кількість жирових фільтрів (алюмінієві п’ятишарові), шт. 2 2
Кількість галогенових ламп (25 Вт), шт.* 2 2
Діаметр повітропроводу, мм 150 150
Розміри без повітропроводу (ШхГхВ), мм 500x300x270 600x300x270
Маса, кг 8,4 8,8
Колір Білий / Чорний / Нержавіюча сталь / Слонова кістка
Конструкція витяжки:
1 – Корпус з панеллю освітлення
2 – Лицева декоративна панель
3 – Кнопка вимикача освітлення
4 – Жирові фільтри
5 – Телескопічна повітрозабірна
панель
6 – Кнопка перемикача швидкостей
До комплекту постачання входять:
• витяжка – 1 шт.
• комплект монтажний – 1 шт.
• адаптер для повітропроводу – 1 шт.
• планка кріпильна велика – 1 шт.
• планка кріпильна мала – 2 шт.
• інструкція з експлуатації – 1 шт.
• гарантійне свідоцтво – 1 шт.
• пакувальна коробка – 1 шт.
* Максимально допустима потужність ламп 40 Вт.
1
2
3
4
65
UA
4
ОПИС

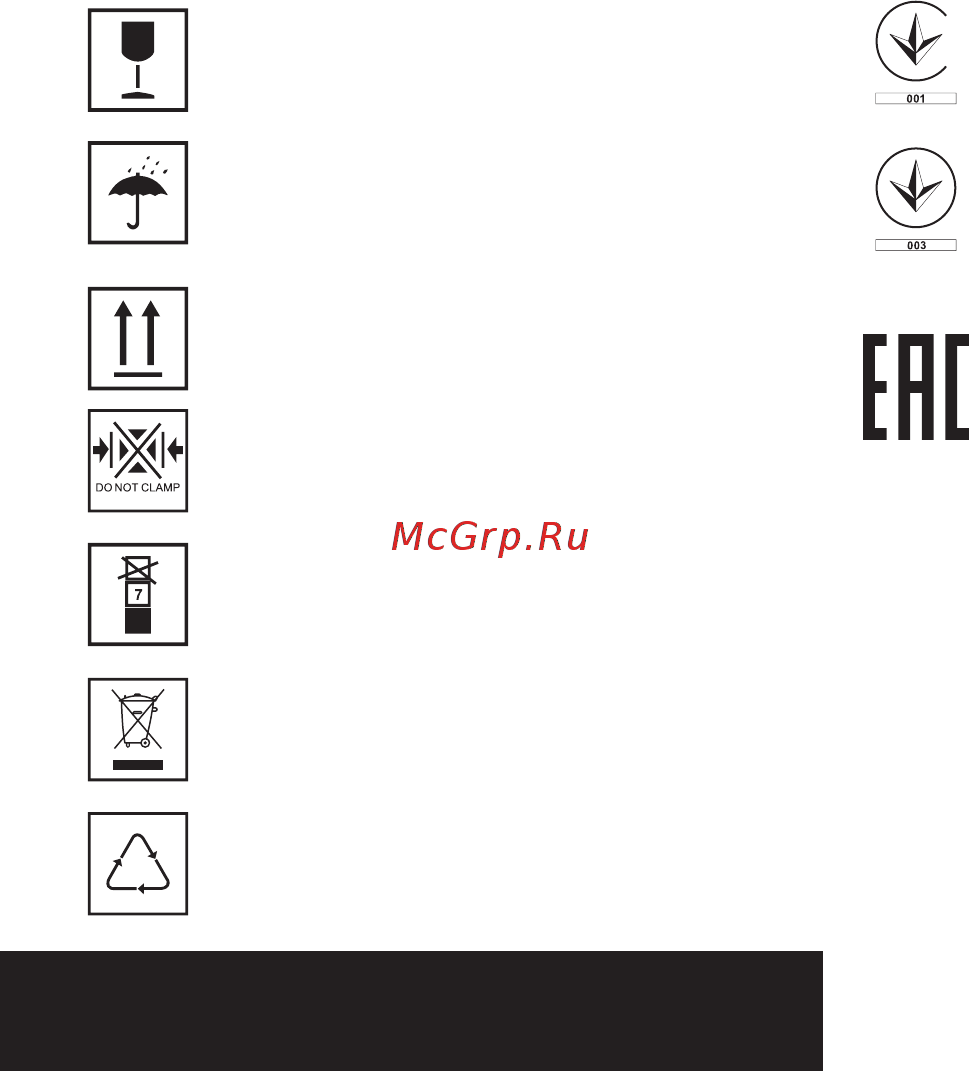

Інформація з транспортування.
Обережно, крихке.
Необхідно берегти вантаж від вологи.
Дотримання вертикального положення при тран-
спортуванні.
Не затискати.
Дотримуватись межі кількості ярусів на штабелі.
Особлива утилізація продукції.
Вторинна переробка упаковки.
Виріб відповідає вимогам технічних ре-
гламентів: електромагнітної сумісності
обладнання по ДСТУ EN 14-1:2014, ДСТУ
EN 14-2:2015/Зміна №2:2015/Поправка
№1:2015, ДСТУ EN 61000-3-2:2015/Зміна
№1:2015/Зміна №2:2015, ДСТУ EN 61000-
3-3:2015; безпеці низьковольтного елек-
тричного обладнання по ДСТУ ІЕС 60335-2-
31:2006.
Представлена продукція ТМ PYRAMIDA відпо-
відає вимогам ТР ТЗ 004/2011 «Про безпеку
низьковольтного обладнання», ТР ТЗ 020/2011
«Електромагнітна сумісність технічних засобів».
Дата виготовлення та серійний номер вказані на виро-
бі та упаковці.
