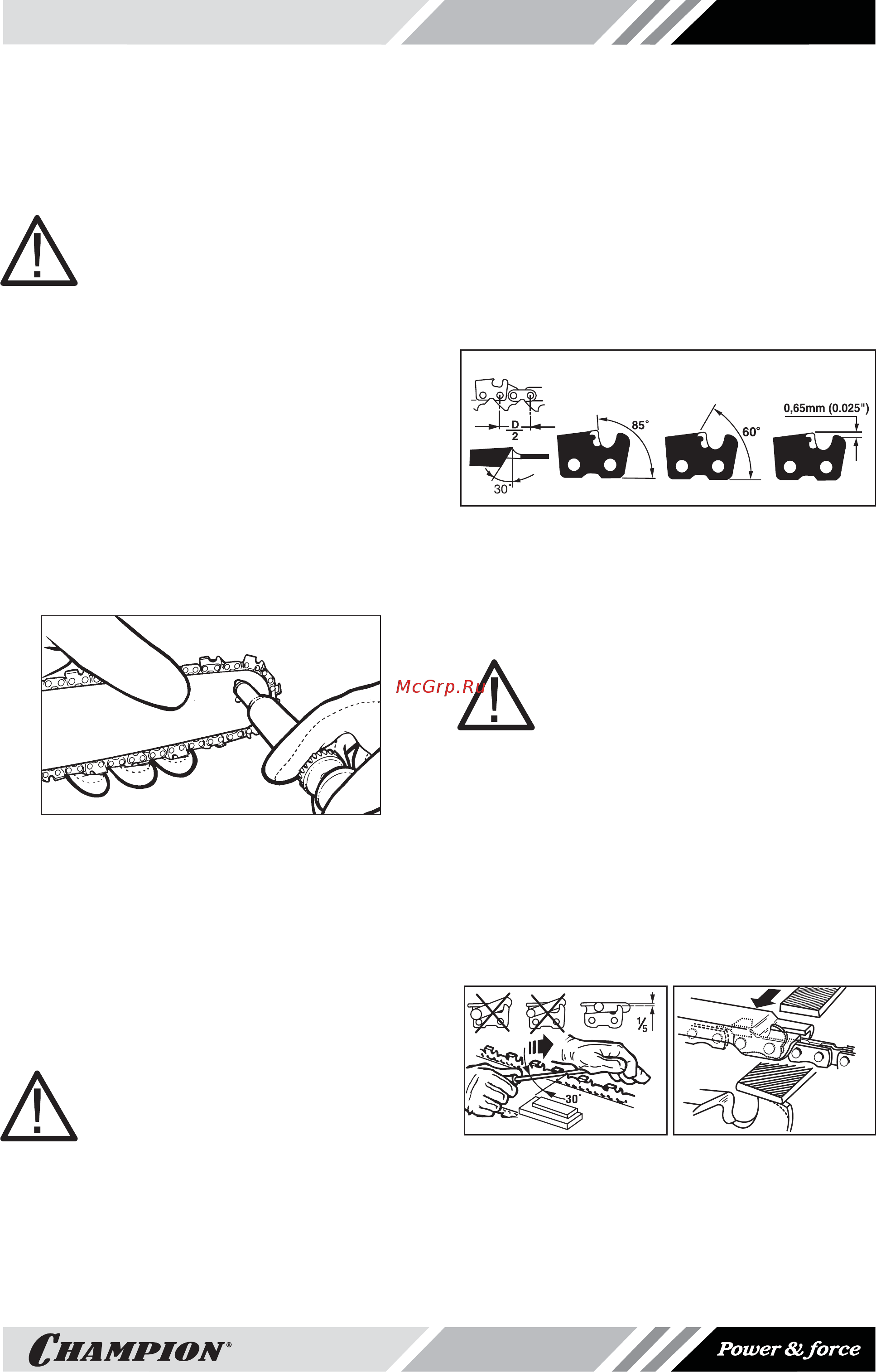

21
ки, как объяснено ниже, приведет к
ухудшению работы пилы и анулиру-
ет гарантию изготовителя.
1. Установите выключатель в положение
ВЫКЛ.
ЗАПОМНИТЕ:
не требуется удалять цепь, что-
бы смазать наконечник цепного ко-
леса шины.
Смазывание не должно производиться
во время работы пилы.
2. Очистите наконечник цепного колеса
шины.
3. Используя шприц-масленку, вставьте
нос иглы в отверстие для смазки и вве-
дите смазку, пока она не появится в на-
ружном ребре конька наконечника
цеп-
ного колеса (рис. 14).
4. Вращайте пильную цепь вручную. По-
вторите процедуру смазывания, пока
наконечник цепного колеса не будет
смазан маслом.
Рис.14
Большинство проблем при эксплуатации
шины можно избежать, просто надлежаще
эксплуатируя пилу. Недостаточное смазы-
вание цепи и шины или работа пилой с не-
правильно отрегулированным натяжением
цепи, приведут к быстрому износу шины.
Чтобы уменьшить износ шины, необходимо
выполнять следующие действия.
ЗАТОЧКА ЦЕПИ:
ПРЕДУПРЕЖДЕНИЕ!
Проводите работы по обслужи-
ванию пилы в защитных перчат-
ках. Не приступайте к работе на
горячей пиле, дождитесь пока она
остынет!
Заточка цепи требует наличия специально-
го инструмента, чтобы режущие зубья были
заточены под правильным углом. Для нео-
пытного пользователя пилы, мы рекомен-
дуем, чтобы заточка производилась в бли-
жайшем сервисном
центре. Если Вы счита-
ете, что сможете самостоятельно затачивать
цепь, приобретите специальное оборудова-
ние для заточки цепи.
Точите цепь, используя перчатки и круглый
напильник диаметром 5/32'' (4мм).
Производите заточку зуба цепи только движе-
ниями наружу (рис. 16), соблюдаля угол, пока-
занный на рис. 15. После заточки все звенья
должны иметь одинаковую ширину и
длину.
Рис.15
После 3-4 заточек, проверьте высоту огра-
ничителей глубины резания и, в случае не-
обходимости, сточите их плоским напильни-
ком, используя шаблон, после чего скругли-
те передний угол (Рис. 17).
ПРЕДУПРЕЖДЕНИЕ!
Правильная высота ограничите-
ля глубины реза также важна, как
и заточка цепи.
ШИНА должна переворачиваться каждые
8 рабочих часов, чтобы обеспечить равно-
мерный износ. Держите паз шины и отвер-
стие для смазки в чистоте, используя специ-
альное приспособление (Рис. 18). Проверяй-
те кромки паза на равномерность изнаши-
вания и, в случае необходимости,
удаляйте
заусенцы и выравнивайте фаску, используя
плоский напильник. (Рис. 19)
Рис.16 Рис.17
