Champion 250 + Подарочный набор [8/24] Расположение основных узлов и органов управления
![Champion 250 + Подарочный набор [8/24] Расположение основных узлов и органов управления](/views2/1401452/page8/bg8.png)
8

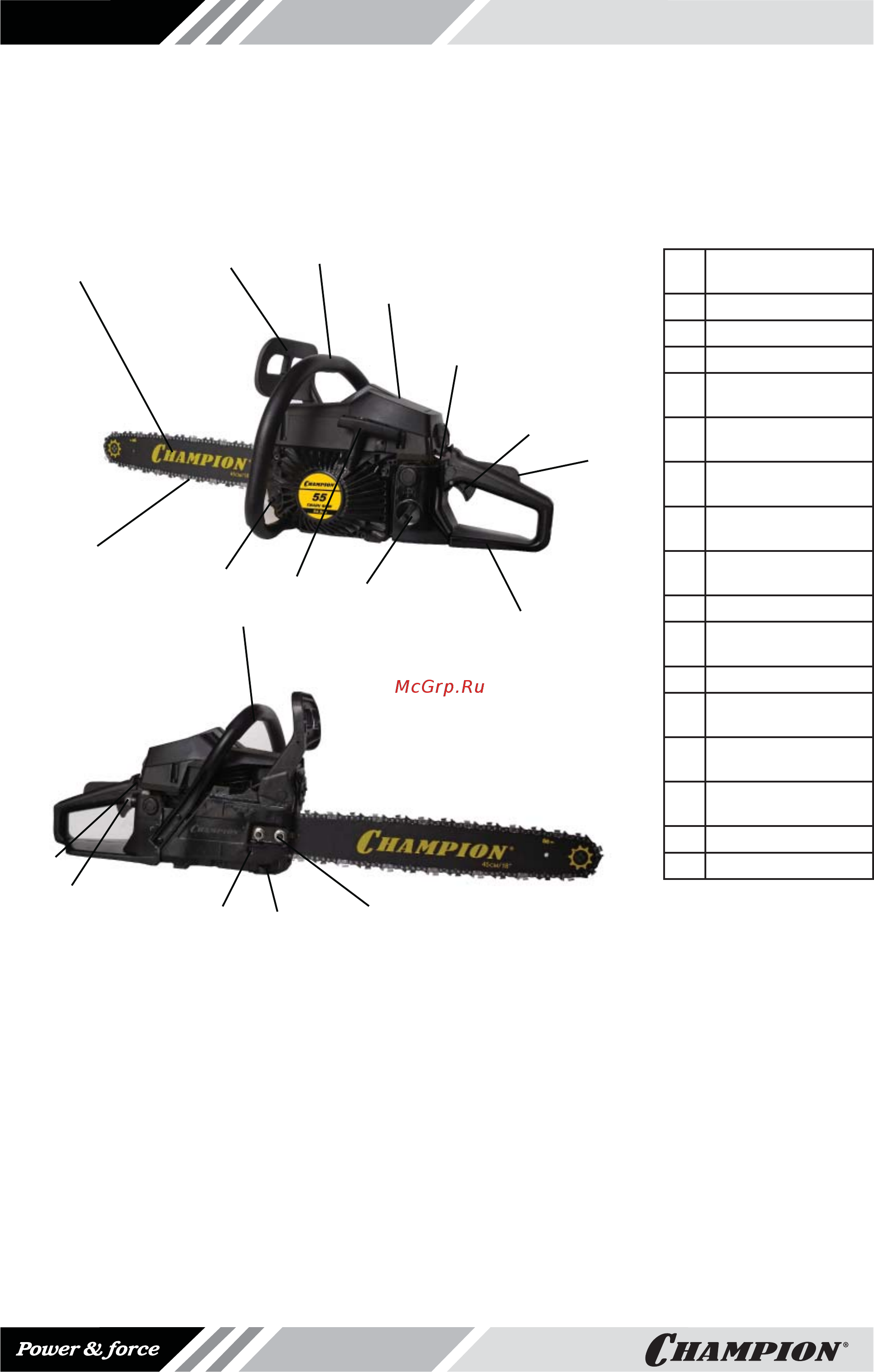

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ
ПРЕДОХРАНИТЕЛЬНЫЕ
УСТРОЙСТВА И ИХ ФУНКЦИИ
Номера перед описаниями соответствуют но-
мерам на предыдущей странице — это помо-
жет Вам найти то или иное предохранительное
устройство .
2. ЦЕПЬ С НИЗКОЙ ОТДАЧЕЙ — помогает
значительно снизить силу и интенсивность
отдачи благодаря особой конструкции огра-
ничителя глубины реза и соединительных
звеньев
3. РЫЧАГ ТОРМОЗА ЦЕПИ/ЗАЩИТА РУКИ
— защищает левую руку оператора при со-
скальзывании ее с передней рукоятки во
время работы пилы. При отскоке/отдаче
пилы за счет силы инерции приводит в дей-
ствие механизм тормоза ,который мгновен-
но останавливает цепь.
6. ВЫКЛЮЧАТЕЛЬ — служит для выключения
двигателя. При запуске и работе двигателя
должен находится в положении «Вкл».
11. Стопорный рычаг курка газа — предотвра-
щает случайное нажатие на курок газа при
работающем двигателе. Курок газа невоз-
можно нажать, если до конца не нажат сто-
порный рычаг.
16. Улавливатель цепи — уменьшает опас-
ность травм в случае обрыва или соскаки-
вания цепи с направляющей шины.
1. Направляющая
шина
2. Пильная цепь
3. Ручка тормоза
4. Передняя рукоятка
5. Крышка воздушного
фильтра
6. Включатель/выклю-
чатель зажигания
7. Рычаг воздушной
заслонки
8. Пробка
топливного бака
9. Пробка
масляного бака
10. Задняя рукоятка
11. Стопорный рычаг
курка газа
12. Курок газа
13. Кнопка подкачки
топлива
14. Шестерня и болт
натяжения цепи
15. Гайки крепления
крышки
тормоза
16. Улавливатель цепи
17. Ручка стартера
Рис.2
Рис.1
1
2
3
4
5
6
7
9
8
10
12
11
17
4
13
14
16
15
