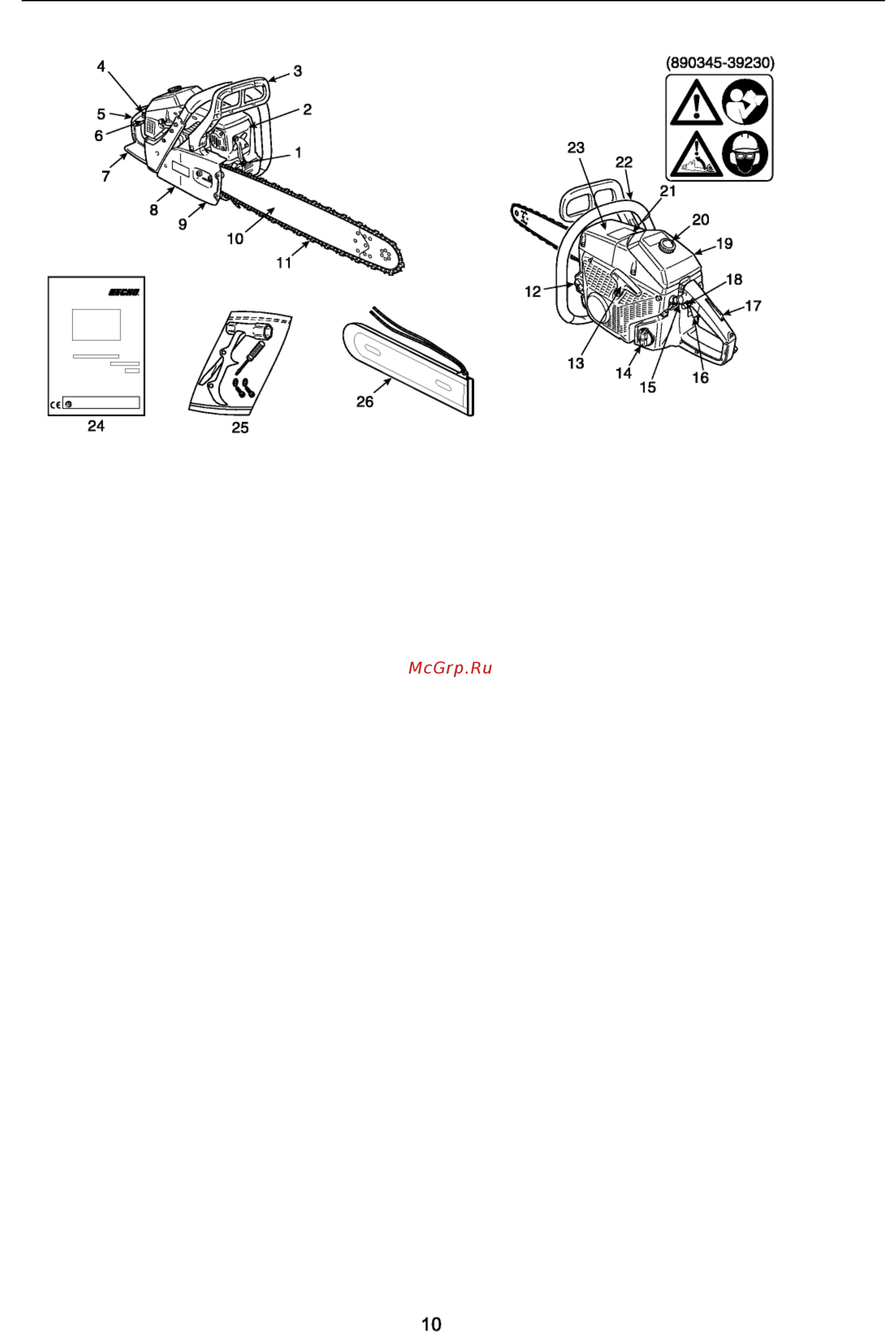

1. Зубчатый упор – Находится в передней части
крепления пильной шины, выступает как опора
при контакте с деревом или бревном.
2. Глушитель – Глушитель регулирует шум выхлопа
и не дает вылетать горячим тлеющим частицам
углерода.
3. Передняя защита руки – Расположена между
передней рукояткой и пильной цепью для защиты
руки и для контроля цепной пилы, если рука
соскользнет с рукоятки.
Эта защита используется также для включения
тормоза цепи, который предназначен для
остановки вращения пильной цепи.
4. Ручка управления воздушной заслонкой –
Устройство для обогащения топливно-воздушной
смеси в карбюраторе для холодного пуска.
5. Задняя рукоятка (для правой руки) – Опорная
рукоятка, расположенная сзади от корпуса
двигателя.
6. Переключатель зажигания – Устройство для
соединения и разъединения системы зажигания,
которое позволяет запускать или останавливать
двигатель.
7. Задняя защита руки – Выступ на нижней части
задней рукоятки для защиты руки от цепи, если
она порвется или соскочит.
8. Крышка сцепления – Защитная крышка для
пильной шины, пильной цепи, сцепления и
звёздочки при работе с цепной пилой.
9. Уловитель цепи – Выступ, предназначенный для
снижения опасности удара правой руки оператора
сломавшейся или соскочившей с пильной шины
цепью во время пиления.
10. Пильная шина – Деталь, которая поддерживает
и направляет пильную цепь.
11. Цепь – Цепь, которая служит режущим
инструментом.
12. Крышка масляного бака – Закрывает масляный бак.
13. Рукоятка стартера – Для запуска двигателя.
14. Крышка топливного бака – Закрывает топливный
бак.
15. Ручной масляный насос – Устройство для надежной
смазки цепи.
16. Курок дроссельной заслонки – Устройство,
приводимое в действие пальцем для контроля за
оборотами двигателя.
17. Стопор курка дроссельной заслонки –
Предохранительный рычаг, который необходимо
отжать перед активацией курка дроссельной заслонки
для предотвращения его случайного срабатывания.
18. Защелка дроссельной заслонки – Устройство для
временной установки дроссельной заслонки в
частично открытом положении для облегчения пуска.
19. Крышка воздухоочистителя – Закрывает воздушный
фильтр.
20. Ручка крышки воздухоочистителя – Устройство для
установки крышки воздухоочистителя.
Затяните, повернув ручку крышки очистителя по
часовой стрелке. Надёжно затяните её вручную.
21. Предупреждающая наклейка –
Деталь № 890345-39230
22. Передняя рукоятка (для левой руки) – Опорная
рукоятка, расположенная спереди от корпуса
двигателя.
23. Крышка цилиндра – Направляющая для
охлаждающего воздушного потока.
Она закрывает цилиндр, свечу зажигания и глушитель.
24. Руководство по эксплуатации – Прилагается к
инструменту.
Перед началом работы ознакомьтесь с руководством
и сохраните его.
25. Инструменты –Т-образный ключ 13 x 19 мм
(комбинация отвертка / свечной ключ), малая
отвертка, зубчатый упор и два болта (6 x 20), две
шайбы.
26. Кожух пильной шины – Съемный кожух, надевается
на пильную шину и пильную цепь при
транспортировке и в других случаях, когда пила не
используется.
