Сборка

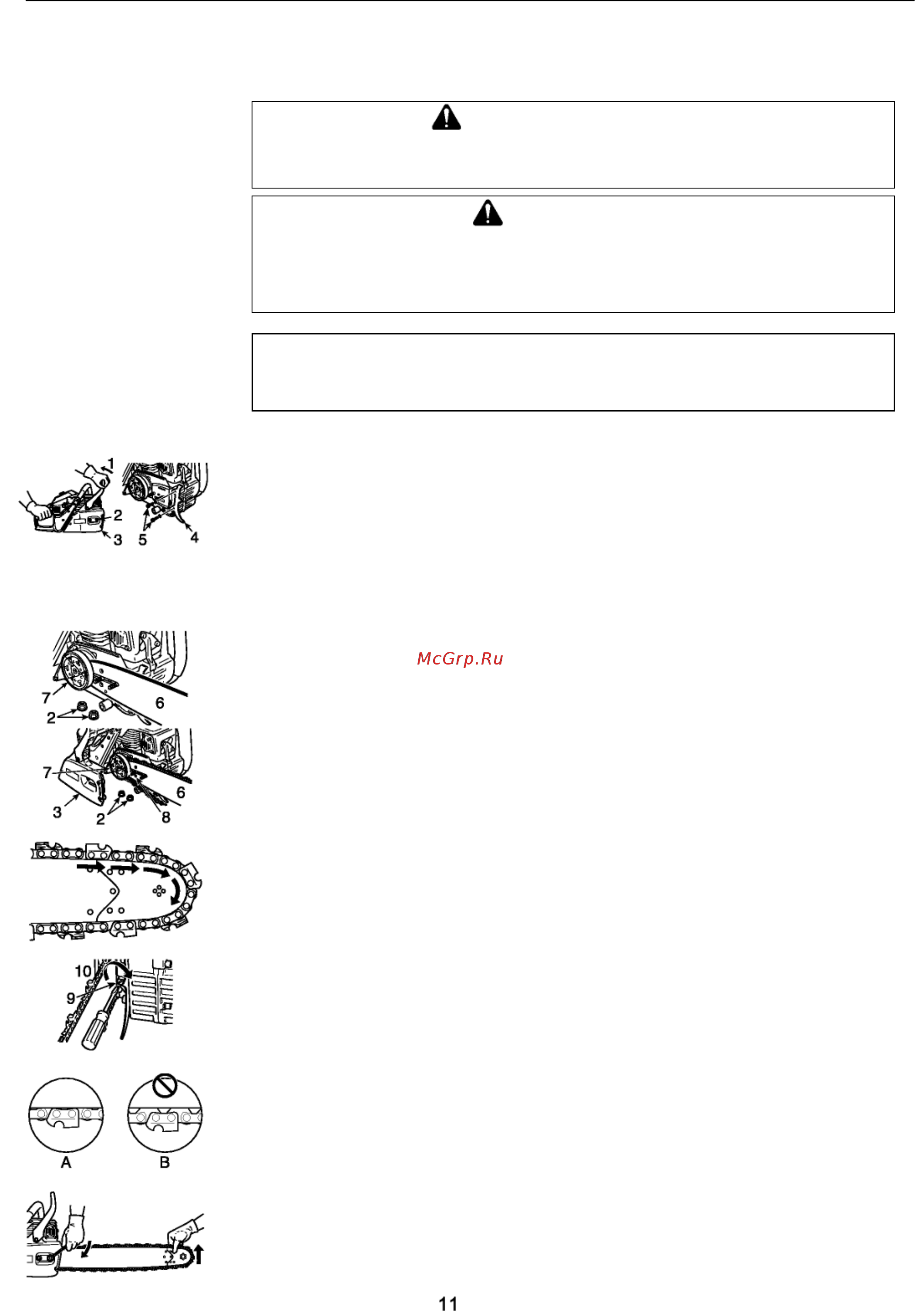

Монтаж пильной шины и цепи

ПРЕДУПРЕЖДЕНИЕ

Для собственной безопасности всегда останавливайте двигатель перед

выполнением любой из следующих операций.

ОСТОРОЖНО

1. Все регулировки должны проводиться при остывшем двигателе.

2. Всегда надевайте перчатки, когда работаете с цепью.

3. Не работайте при слабо натянутой цепи.

Примечание:

отведите рычаг тормоза цепи (передняя защита руки) полностью назад, чтобы

снять или установить крышку сцепления на пилу.

1. Отпустите цепной тормоз

2. Две гайки

3. Крышка сцепления

4. Зубчатый упор

5. Два болта

Установите пильную шину и цепь следующим образом.

• Отверните две гайки и снимите крышку сцепления.

• Установите зубчатый упор на переднюю сторону устройства. Используйте два

болта и шайбы.

• Установите шину и подвиньте её к сцеплению, чтобы облегчить установку пильной

цепи.

6. Пильная шина

7. Сцепление

8. Отверстие пильной шины

9. Регулятор натяжения

10. Направление для натяжения цепи

• Установите пильную цепь, как показано.

Убедитесь, что режущие кромки указывают в правильном направлении.

• Отпустите тормоз цепи и установите крышку сцепления на болты пильной

шины. Вручную затяните две гайки.

Убедитесь, что регулятор натяжения цепи вошел в отверстие шины.

• Направьте носок шины вверх и поверните регулятор по часовой стрелке так, чтобы

цепь плотно облегала нижнюю сторону шины.

A: Правильное натяжение

B: Неправильное натяжение

• Затяните обе гайки, направив носок шины вверх.

• Проверните цепь вокруг шины рукой. Ослабьте регулировку, если вы

чувствуете, что она идёт туго.
