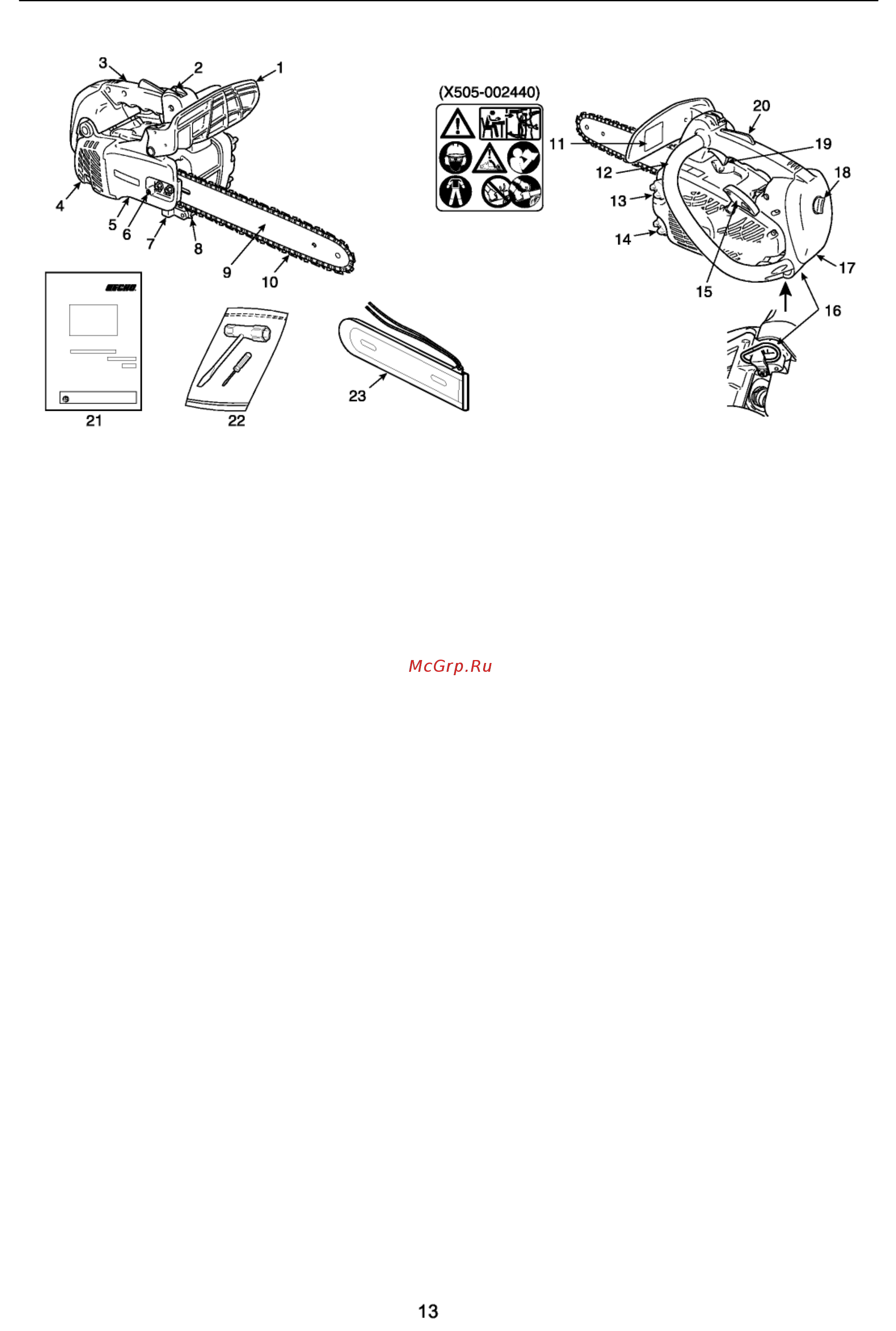

1. Передняя защита руки – Расположено между
передней рукояткой и пильной цепью для защиты
руки и для контроля цепной пилы, если рука
соскользнет с рукоятки. Эта защита используется
также для включения тормоза цепи, который
предназначен для остановки вращения пильной
цепи.
2. Рычаг управления – Устройство для
подключения и отключения системы зажигания,
которое позволяет запускать и останавливать
двигатель, а также устройство для обогащения
топливно-воздушной смеси в карбюраторе для
эффективного запуска.
3. Задняя рукоятка (для правой руки) – Опорная
рукоятка, расположенная на верху корпуса
двигателя.
4. Кожух глушителя – Закрывает глушитель для
защиты оператора от контакта с горячей
поверхностью глушителя.
5. Крышка сцепления – Защитная крышка для
пильной шины, пильной цепи, сцепления и
звёздочки при работе с цепной пилой.
6. Регулятор натяжения цепи – Для регулировки
натяжения цепи.
7. Уловитель цепи – Выступ, предназначенный для
снижения опасности удара правой руки оператора
цепью во время пиления, сломавшейся или
соскочившей с пильной шины.
8. Зубчатый упор – Находится в передней части
крепления пильной шины, выступает как опора
при контакте с деревом или бревном.
9. Пильная шина – Поддерживает и направляет
пильную цепь.
10. Цепь – Цепь, которая служит режущим
инструментом.
11. Наклейка безопасности – № детали X505-002440
12. Передняя рукоятка (для левой руки) -
Поддерживающая рукоятка, находится на корпусе
двигателя слева.
13. Крышка топливного бака – Закрывает топливный бак.
14. Крышка масляного бака – Закрывает масляный бак.
15. Рукоятка стартера – Для запуска двигателя. "ES"
START (ПУСК ES)
16. Подъёмный крюк – При работе не на земле оператор
должен быть обучен технике безопасного
перемещения, он должен использовать
рекомендованное защитное снаряжение.
17. Крышка воздухоочистителя – Закрывает воздушный
фильтр.
18. Ручка крышки воздухоочистителя – Устройство для
установки крышки воздухоочистителя.
Затяните, повернув ручку крышки очистителя
по часовой стрелке. Надёжно затяните её
вручную.
19. Курок дроссельной заслонки – Устройство,
приводимое в действие пальцем для контроля за
оборотами двигателя.
20. Стопор курка дроссельной заслонки –
Предохранительный рычаг, который необходимо
отжать перед активацией курка дроссельной заслонки
для предотвращения его случайного срабатывания.
21. Руководство по эксплуатации – Прилагается к
инструменту.
Перед началом работы ознакомьтесь с руководством и
сохраните его.
22. Инструмент – 10 x 19 мм T-образный ключ
(комбинация отвёртки и свечного ключа), малая
отвёртка.
23. Кожух пильной шины – Съемный кожух, надевается
на пильную шину и пильную цепь при транспортировке
и в других случаях, когда пила не используется.
Описание
