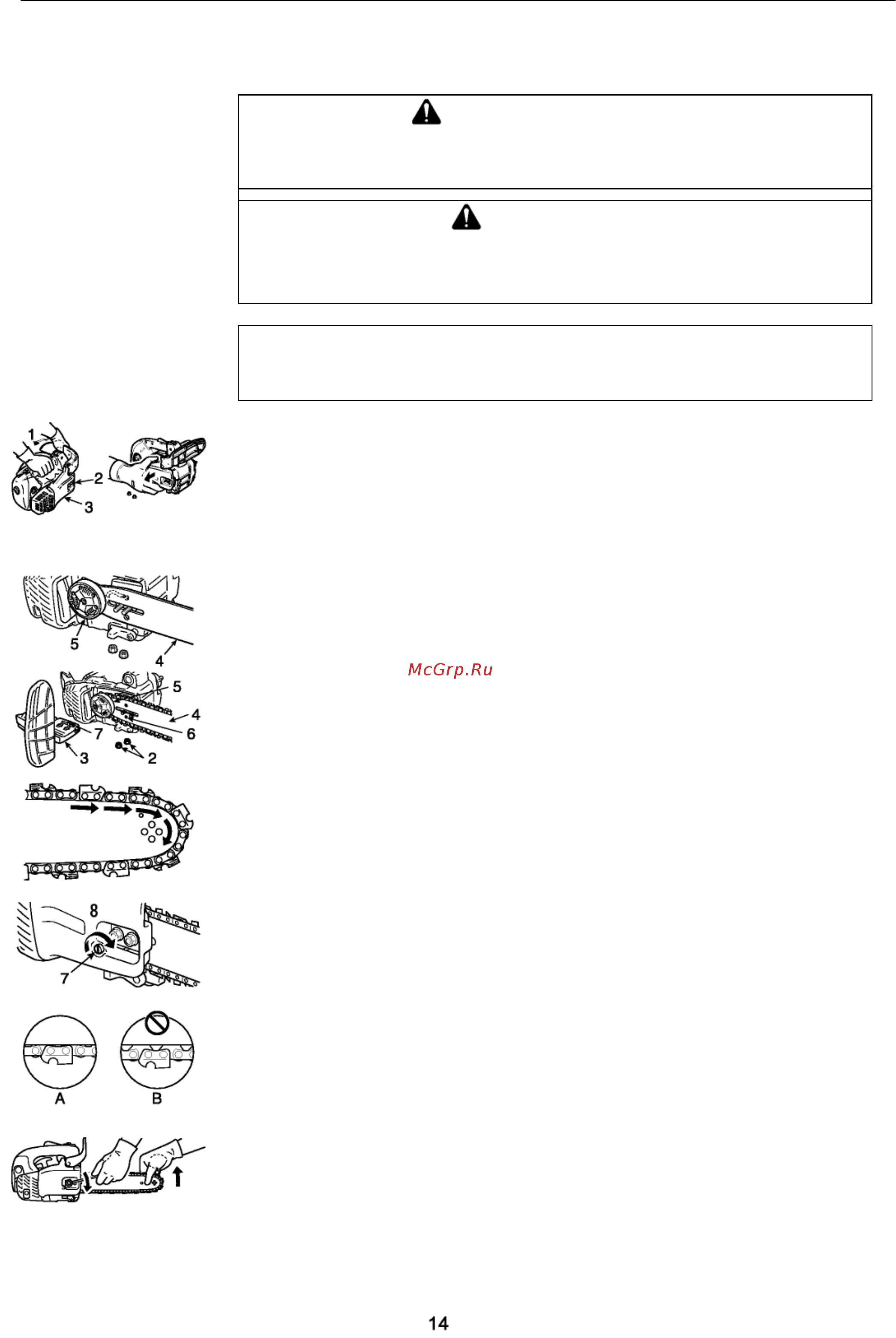

Сборка

Монтаж пильной шины и цепи

ПРЕДУПРЕЖДЕНИЕ

Для собственной безопасности всегда останавливайте двигатель перед

выполнением любой из следующих операций.

ОСТОРОЖНО

1. Все регулировки должны проводиться при остывшем двигателе.

2. Всегда надевайте перчатки, когда работаете с цепью.

3. Не работайте при слабо натянутой цепи.

ПРИМЕЧАНИЕ:

отведите рычаг тормоза цепи (передняя защита руки) полностью назад, чтобы

снять или установить крышку сцепления на пилу.

1. Отпустите цепной тормоз

2. Две гайки

3. Крышка сцепления

Установите пильную шину и цепь следующим образом.

• Отверните две гайки и снимите крышку сцепления.

• Установите шину и подвиньте её к сцеплению, чтобы облегчить установку

пильной цепи.

4. Пильная шина

5. Сцепление

6. Отверстие пильной шины

7. Регулятор натяжения

8. Направление для натяжения цепи

• Установите пильную цепь, как показано.

(Убедитесь, что режущие кромки указывают в правильном направлении)

• Отпустите тормоз цепи и установите крышку сцепления на болты пильной

шины. Вручную затяните две гайки. Убедитесь, что регулятор натяжения цепи

вошел в отверстие шины.

• Направьте носок шины вверх и поверните регулятор по часовой стрелке так,

чтобы цепь плотно облегала нижнюю сторону шины.

A: Правильное натяжение

B: Неправильное натяжение

• Затяните обе гайки, направив носок шины вверх.

• Проверните цепь вокруг шины рукой. Ослабьте регулировку, если вы

чувствуете, что она идёт туго.
