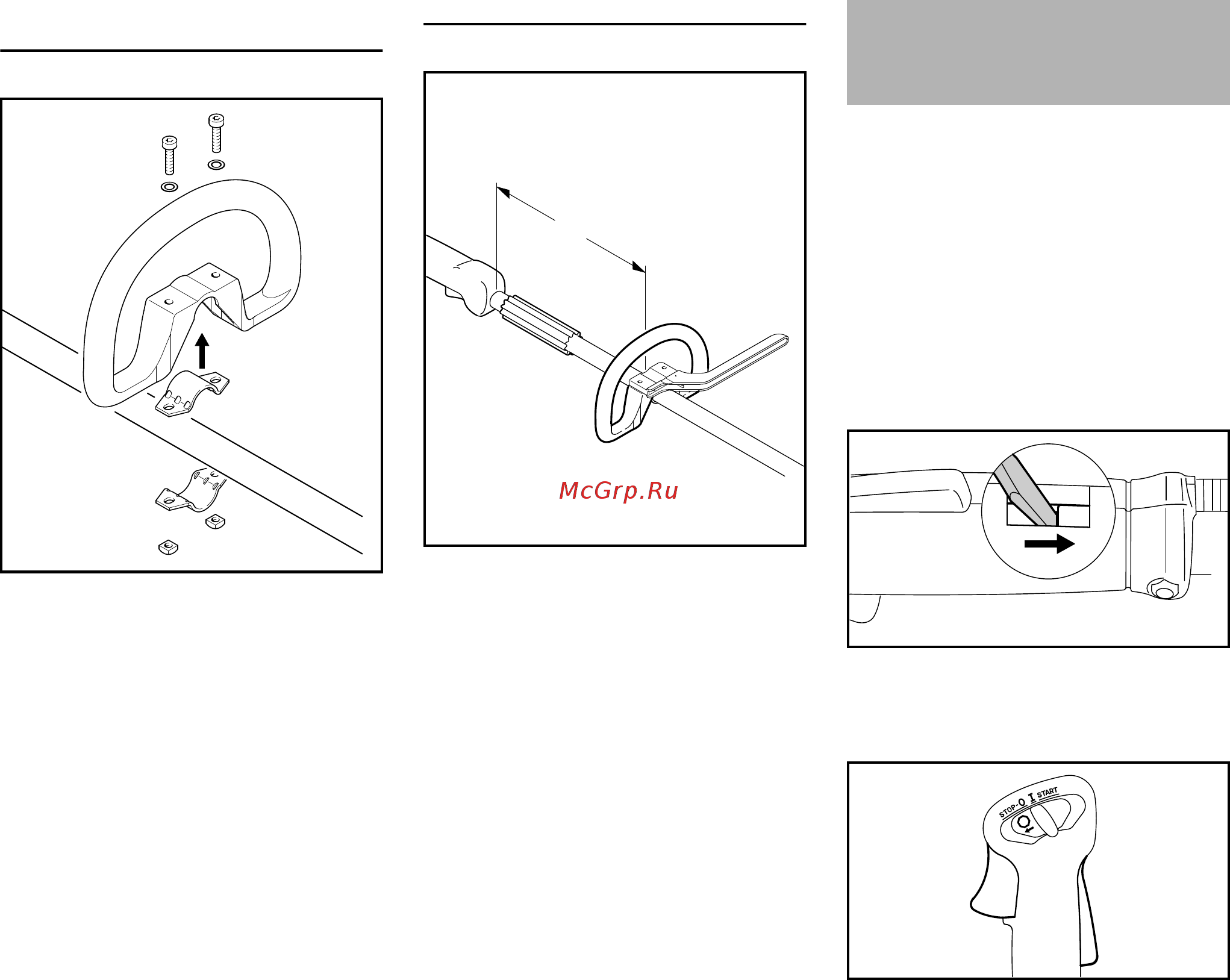

FS 100, FS 100 R
pyccкий
18
Круговую рукоятку монтировать без
хомутика
N Хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N Установить хомутик (6)
N Отверстия привести к кожуху
N Шайбу (7) одеть на болт (8) и
опять установить в отверстие, на
ней повернуть четырёхгранную
гайку (1) – до прилегания
N Далее как в разделе "Крепление
круговой рукоятки"
Крепление круговой рукоятки
N Круговую рукоятку (4) закрепить
на расстоянии (A)
приблизительно 20 см (8 дюймов)
от рукоятки управления (9)
N Выравнивание круговой рукоятки
N Затянуть болты – для этого при,
необходимости, законтровать
гайки
Втулка (10) в наличии в зависимости
от страны назначения и должна
находиться между круговой рукояткой
и рукояткой управления.
Правильно отрегулированный трос
управления дроссельной заслонкой
является предпосылкой правильного
функционирования газа запуска,
холостого хода и полного газа.
Регулирование троса управления
дроссельной заслонкой производить
только при комплектно
монтированном устройстве –
рукоятка управления должна
находиться в рабочей позиции.
N Фиксатор на рукоятке управления
отжать инструментом в конец
паза
N Вдавите полностью фиксатор
рычага (1) и рычаг управления
подачей топлива (2) (позиция
подачи "полного газа"), – трос
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
Регулирование тросика
управления дроссельной
заслонкой
002BA163 KN
STOP
249BA017 KN
