1203.RUS
E 10
4 Запуск машины
F
Перед запуском машины, ее обслуживанием или подъемом груза водитель
должен убедиться, что никто не находится в опасной зоне.
4.1 Поверки и операции, подлежащие ежедневному выполнению перед
запуском машины
– Проверить всю машину (особенно колеса и грузоподъемные части) на
отсутствие повреждений.
– Проверить, равномерно ли натянуты грузовые цепи.
– Проверить крепления аккумуляторной батареи, а также кабельные
соединения.

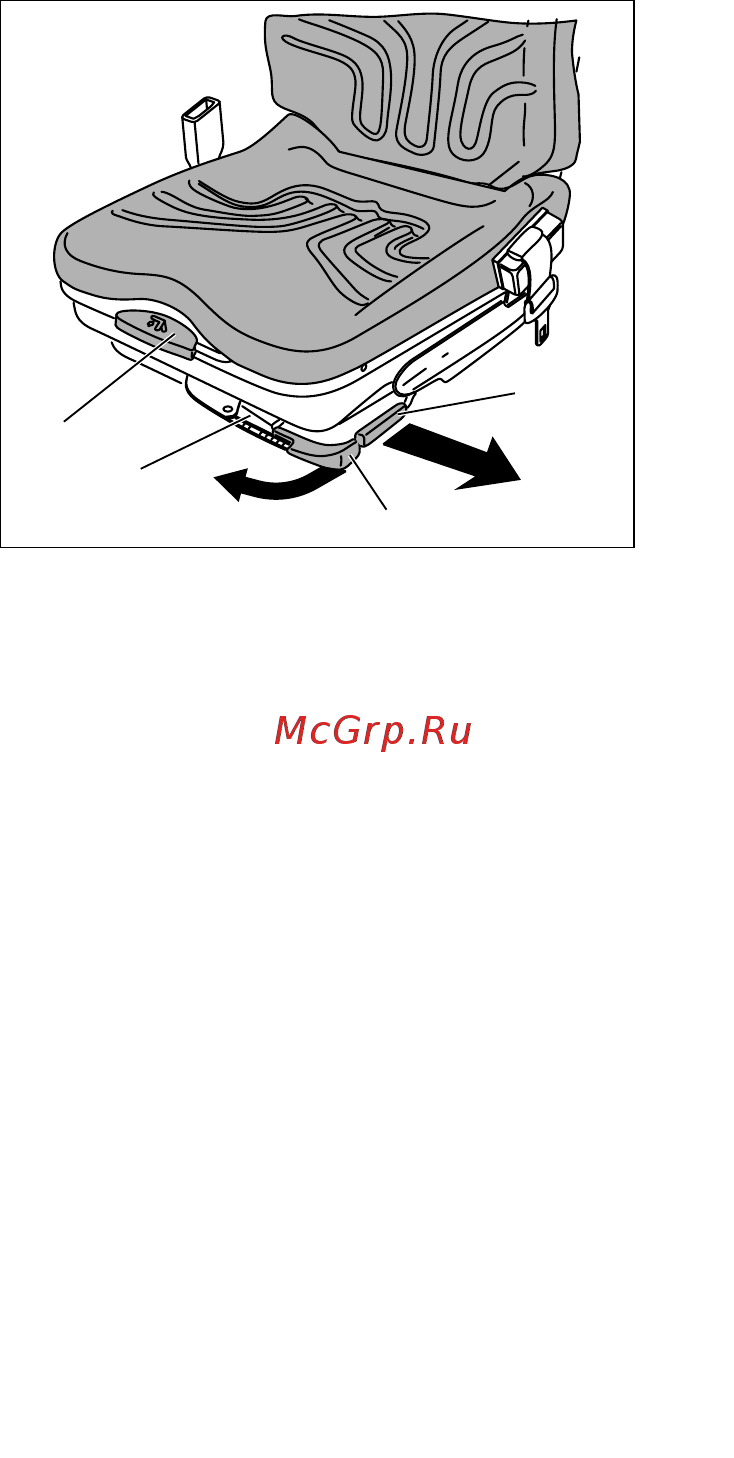

4.2 Регулировка положения водительского сидения
Z
Для обеспечения оптимального амортизирующего действия водительского
сидения следует отрегулировать его положение в зависимости от веса водителя.
Водительское сидение перед проведением регулировки под вес водителя
должно быть полностью свободным.
Регулировка сидения под вес
водителя
– Оттянуть установочную рукоятку
амортизатора сидения (35) в
направлении стрелки до упора, а
затем вернуть ее снова в
первоначальное положение.
Z
Ранее занесенные в память данные о
регулировке положения сидения
вернутся к минимальному значению.
Диапазон установки значения
амортизации сидения - вес водителя
от 50 кг до 130 кг.
– Снова оттянуть установочную
рукоятку (35) водительского сидения
в направлении стрелки, пока не сообщение о весе водителя на сидении (36) не
достигнет требуемой отметки. Отвести обратно (назад) установочную рукоятку
водительского сидения.
– Водителю занять место на сидении.
Отрегулировать положение спинки сидения:
– Сдвинуть вверх стопорный рычаг (37) спинки сидения и отрегулировать наклон
спинки.
– Снова отпустить стопорный рычаг (37), спинка будет зафиксирована в
выбранном положении.
Отрегулировать положение сидения:
– Вытянуть на себя стопор водительского сидения (34), затем движениями
вперед - назад привести сидение в требуемое положение.
– Снова зафиксировать водительское сидение посредством стопора (34).
F
Стопор водительского сидения должен прочно закреплять водительское сидение
в выбранном положении. Регулировку положения водительского сидения не
разрешается изменять во время движения!
Z
Регулировка положения водительского сидения производится в соответствии со
стандартной конструкцией машины. Если в конструкцию машины внесены
изменения, следует пользоваться описанием процедур регулировки сидения,
предоставленным фирмой-изготовителем. При регулировке положения сидения
необходимо следить за тем, чтобы все элементы управления были легко
доступны водителю.
