E 11
1203.RUS
4.3 Регулировка положения рулевой колонки
– Отпустить фиксирующий стопор
рулевой колонки (4) и привести
колонку в нужное положение,
сдвигая ее вперед или назад.
– Снова закрепить фиксирующий
стопор рулевой колонки.
4.4 Приведение в рабочее состояние

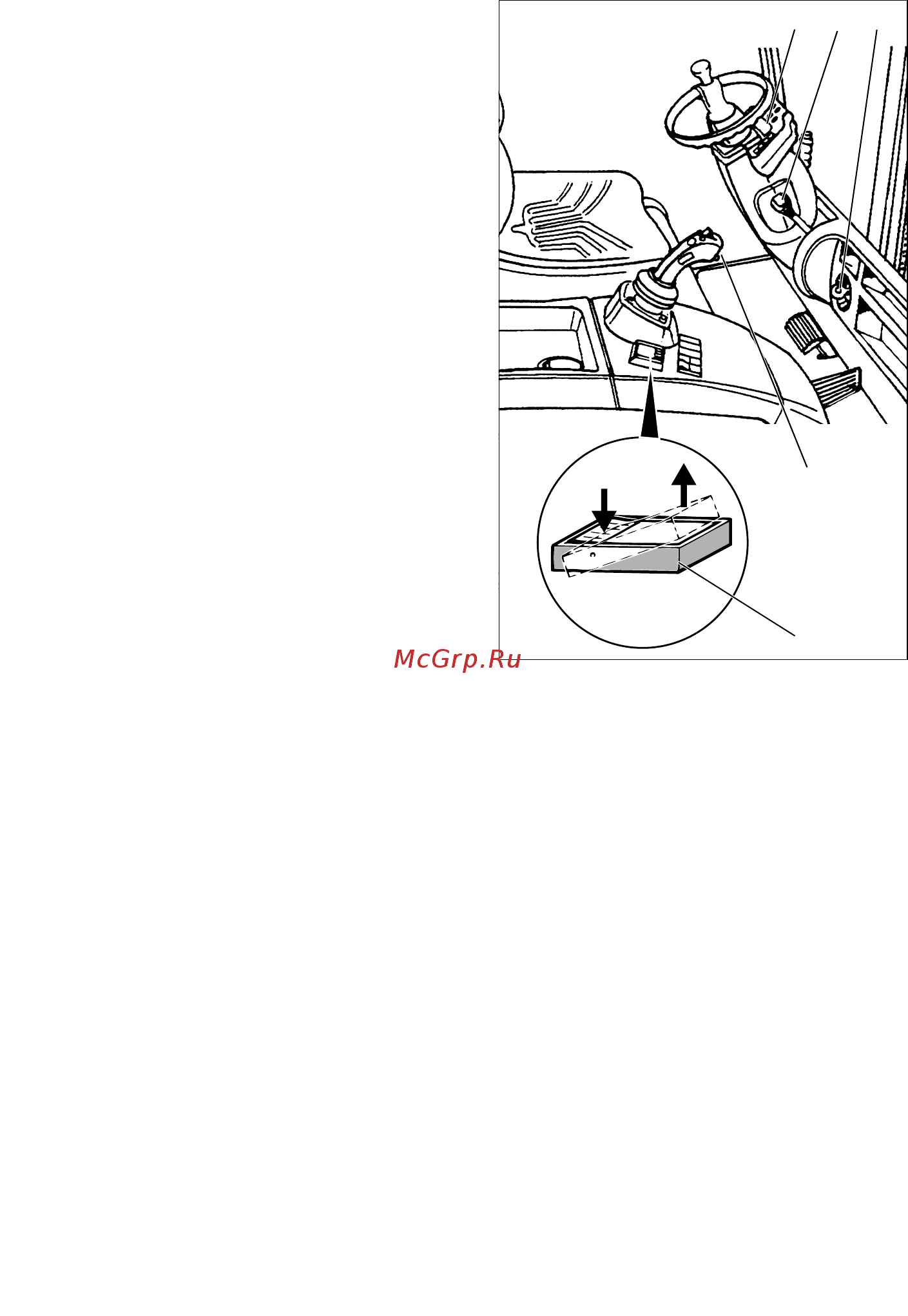

– Разблокировать главный рубильник
(10).
Для этого:
Нажать на балансир (s) и поднять
его кверху (r), пока главный
рубильник не будет очевидно
зафиксирован.
– Вставить ключ в замок зажигания
(5) и повернуть вправо до упора в
положение „I.
– Проверить работоспособность
звукового сигнала (38).
F
Проверить функции электрической и
гидравлической тормозной систем, а
также стояночного тормоза.
Теперь машина приведена в рабочую
готовность. На индикаторе разряда
аккумулятора / сообщений о неисправностях (3) высветится остаточная
емкость аккумулятора.
Z
После вытягивания рукоятки аварийного останова "NOT/AUS" на себя и
поворота вправо ключа в замке зажигания, машина в течение 3-4 сек.
производит самопроверку (системы управления и рабогты двигателя). В это
время движение машины заблокировано. При нажатии в течение
самаопроверки на педаль на дисплее появится сообщение "Машина
обездвижена".
4.5 Установка текущего времени
– Нажать клавишу Х (32).
На дисплее появится меню выбора.
– Нажимать клавишу 30 или 31, пока не появится сообщение" УСТАНОВИТЬ
ТЕКУЩЕЕ ВРЕМЯ".
– Переход с часов на минуты производится клавишей X (32), изменяемый
параметр мигает.
– Изменение параметра производится клавишами 30/31.
– Подтверждение установки времени производится клавишей "q" (33).
– Изменения заносятся в память клавишей "q" (33) либо сбрасываются
клавишей "X" (32).
345
38
10
E 11
1203.RUS
4.3 Регулировка положения рулевой колонки
– Отпустить фиксирующий стопор
рулевой колонки (4) и привести
колонку в нужное положение,
сдвигая ее вперед или назад.
– Снова закрепить фиксирующий
стопор рулевой колонки.
4.4 Приведение в рабочее состояние
– Разблокировать главный рубильник
(10).
Для этого:
Нажать на балансир (s) и поднять
его кверху (r), пока главный
рубильник не будет очевидно
зафиксирован.
– Вставить ключ в замок зажигания
(5) и повернуть вправо до упора в
положение „I.
– Проверить работоспособность
звукового сигнала (38).
F
Проверить функции электрической и
гидравлической тормозной систем, а
также стояночного тормоза.
Теперь машина приведена в рабочую
готовность. На индикаторе разряда
аккумулятора / сообщений о неисправностях (3) высветится остаточная
емкость аккумулятора.
Z
После вытягивания рукоятки аварийного останова "NOT/AUS" на себя и
поворота вправо ключа в замке зажигания, машина в течение 3-4 сек.
производит самопроверку (системы управления и рабогты двигателя). В это
время движение машины заблокировано. При нажатии в течение
самаопроверки на педаль на дисплее появится сообщение "Машина
обездвижена".
4.5 Установка текущего времени
– Нажать клавишу Х (32).
На дисплее появится меню выбора.
– Нажимать клавишу 30 или 31, пока не появится сообщение" УСТАНОВИТЬ
ТЕКУЩЕЕ ВРЕМЯ".
– Переход с часов на минуты производится клавишей X (32), изменяемый
параметр мигает.
– Изменение параметра производится клавишами 30/31.
– Подтверждение установки времени производится клавишей "q" (33).
– Изменения заносятся в память клавишей "q" (33) либо сбрасываются
клавишей "X" (32).
345
38
10
