5.6 Управление подъемной мачтой и
навесным оборудованием
(Рукоятка "Мульти-пилот")
Z
В течение первых 3-4 сек. после
запуска машины функция подъема
груза (пока проводится
самопроверка) заблокирована. На
дисплее появится сообщение
"Подъем блокирован".
F
Пользоваться рукояткой "Мульти-
пилот" можно только с водительского
сидения. Водитель должен пройти
инструктаж по управлению подъемной оснасткой и навесным оборудованием!

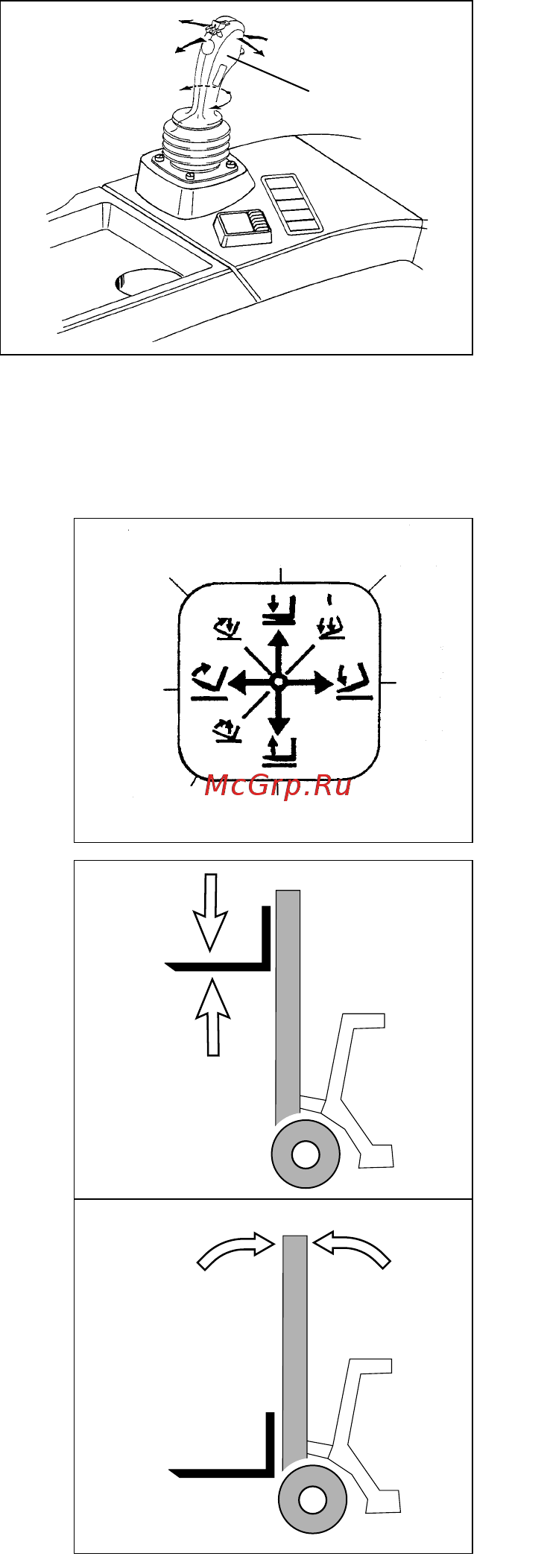

Различным функциям гидравлического оборудования соответствуют разные
направления поворота рукоятки "Мульти-пилот".
Подъем/опускание держателя вилки
– Для подъема держателя вилки нажать
рукоятку "Мульти-пилот" (8) назад (40).
– Для опускания держателя вилки нажать
рукоятку "Мульти-пилот" (8) вперед (44).
Наклон подъемной мачты вперед/назад
F
При наклоне мачты назад никакая часть
тела не должна находиться между мачтой и
передней стенкой машины.
– Для наклона мачты назад нажать рукоятку
"Мульти-пилот" (8) влево (42).
– Для наклона мачты вперед нажать
рукоятку "Мульти-пилот" (8) вправо (46).
Комбинированные функции
– Для одновременного опускания
держателя вилки и наклона мачты вперед
нажать рукоятку "Мульти-пилот" вперед и
вправо (45).
– Для одновременного подъема держателя
вилки и наклона мачты назад нажать
рукоятку "Мульти-пилот" назад и влево
(41).
– Для одновременного опускания
держателя вилки и наклона мачты назад
нажать рукоятку "Мульти-пилот" вперед и
влево (43).
8
43
44
46
40
41
42
45
44
40
42
46
