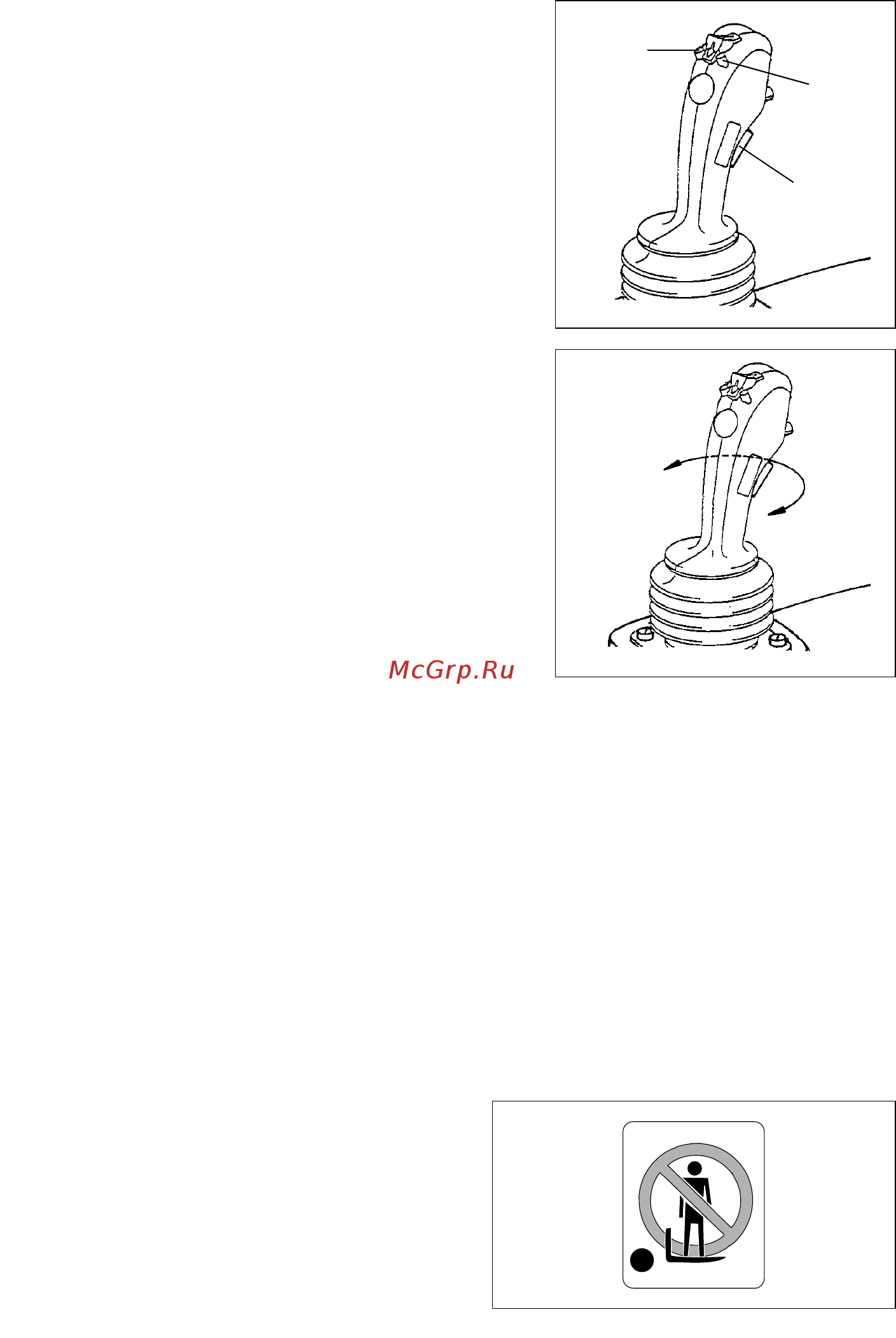

E 25
1203.RUS
Дополнительные органы управления I
(Встроенный узел сдвига вилки в
стороны)
– Для сдвига держателя вилки влево
нажать кнопку (47) на рукоятке "Мульти-
пилот".
– Для сдвига держателя вилки вправо
нажать кнопку (48) на рукоятке "Мульти-
пилот".
Дополнительные органы управления II
Z
Для управления навесным гидравлическим
агрегатом можно повернуть рукоятку
"Мульти-пилот". При операциях с
навесными агрегатами следует соблюдать
инструкцию фирмы-изготовителя агрегата.
F
Обращайте внимание на грузоподъемность
навесного оборудования.
Дополнительные органы управления III
Для управления вспомогательным
гидравлическим узлом (ZH3 следует нажать
клавишу (49) на рукоятке "Мульти-пилот") например, (для блокирования
движения оборудования).
Управление скоростью перемещения навесного оборудования
Степень отклонения рукоятки "Мульти-пилот" позволяет регулировать скорость
перемещения штока гидроцилиндра.
После отпускания управляющей рукоятки она автоматически вернется в
нейтральное положение, а навесное оборудование будет зафиксировано в
достигнутом положении.
M
Работать управляющей рукояткой необходимо плавно, без рывков. При
достижении упора при перемещении агрегата следует немедленно отпустить
рукоятку "Мульти-пилот"!
F
Подъем людей на подъемной
оснастке запрещен.
47
48
49
E 25
1203.RUS
Дополнительные органы управления I
(Встроенный узел сдвига вилки в
стороны)
– Для сдвига держателя вилки влево
нажать кнопку (47) на рукоятке "Мульти-
пилот".
– Для сдвига держателя вилки вправо
нажать кнопку (48) на рукоятке "Мульти-
пилот".
Дополнительные органы управления II
Z
Для управления навесным гидравлическим
агрегатом можно повернуть рукоятку
"Мульти-пилот". При операциях с
навесными агрегатами следует соблюдать
инструкцию фирмы-изготовителя агрегата.
F
Обращайте внимание на грузоподъемность
навесного оборудования.
Дополнительные органы управления III
Для управления вспомогательным
гидравлическим узлом (ZH3 следует нажать
клавишу (49) на рукоятке "Мульти-пилот") например, (для блокирования
движения оборудования).
Управление скоростью перемещения навесного оборудования
Степень отклонения рукоятки "Мульти-пилот" позволяет регулировать скорость
перемещения штока гидроцилиндра.
После отпускания управляющей рукоятки она автоматически вернется в
нейтральное положение, а навесное оборудование будет зафиксировано в
достигнутом положении.
M
Работать управляющей рукояткой необходимо плавно, без рывков. При
достижении упора при перемещении агрегата следует немедленно отпустить
рукоятку "Мульти-пилот"!
F
Подъем людей на подъемной
оснастке запрещен.
47
48
49
