Jungheinrich EFG 318 Инструкция по эксплуатации онлайн [57/79] 336962
![Jungheinrich EFG 320 Инструкция по эксплуатации онлайн [57/79] 336963](/views2/1402176/page57/bg39.png)
1203.RUS
E 26
5.7 Погрузка, транспортирование и выгрузка грузов
M
Перед погрузкой единицы груза водитель должен убедиться в том, что груз
правильно расположен на поддоне и грузоподъемность машины не превышена.
Следить за графиком грузоподъемности!

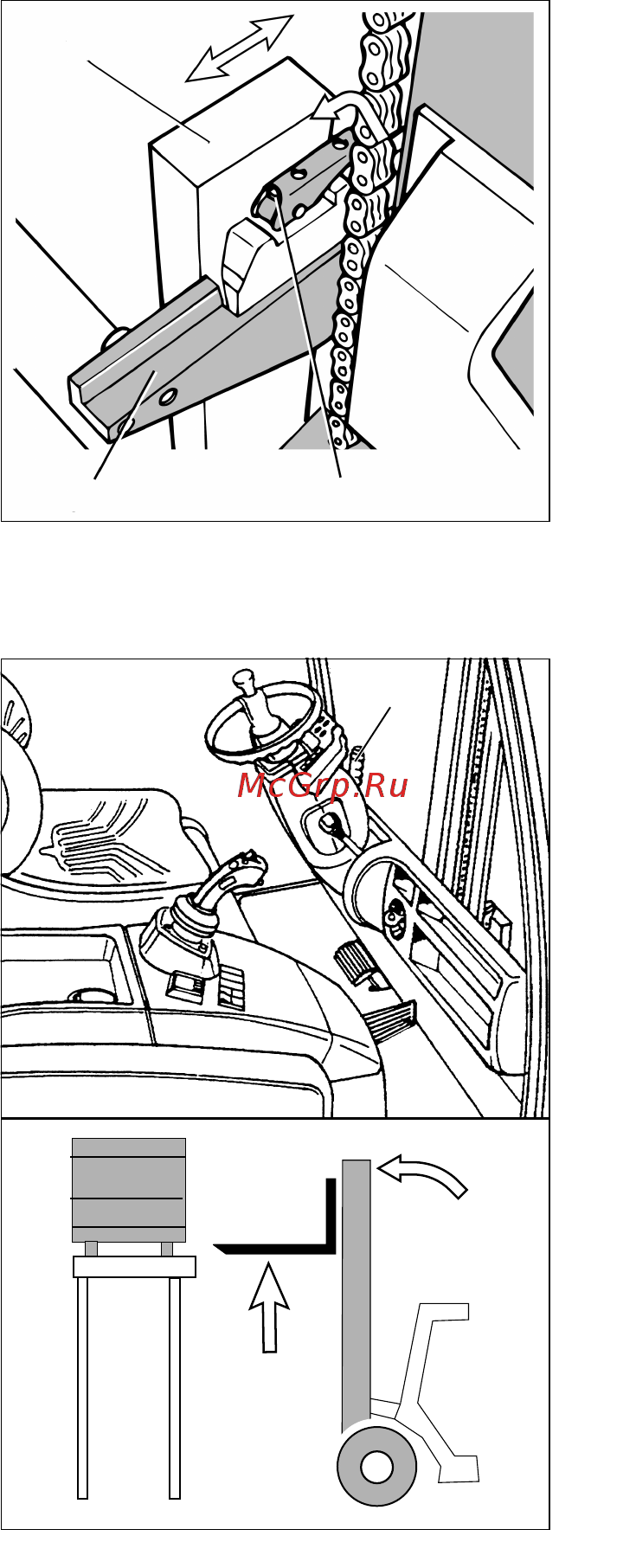

Регулировка положения зубьев вильчатого захвата
F
Зубья вилки необходимо выставить
таким образом, чтобы оба
находились на одинаковом
расстоянии от внешних кромок
держателя вилки, а центр тяжести
располагался строго посередине
между зубьями.
– Рычаг фиксатора (51) сдвинуть
кверху.
– Зубья вильчатого захвата (52)
сдвинуть в требуемое положение
на держателе захвата (53).
– Сдвинуть рычаг фиксатора книзу и
сдвигать зубья вильчатого захвата,
пока штифт фиксатора не
защелкнется в пазу.
Прием груза
– Осторожно подъехать к грузу.
– Натянуть стояночный тормоз (3).
– Подъемную мачту установить
вертикально.
– Поднять вилку на требуемую
высоту до уровня груза.
51
52
53
3
1203.RUS
E 26
5.7 Погрузка, транспортирование и выгрузка грузов
M
Перед погрузкой единицы груза водитель должен убедиться в том, что груз
правильно расположен на поддоне и грузоподъемность машины не превышена.
Следить за графиком грузоподъемности!
Регулировка положения зубьев вильчатого захвата
F
Зубья вилки необходимо выставить
таким образом, чтобы оба
находились на одинаковом
расстоянии от внешних кромок
держателя вилки, а центр тяжести
располагался строго посередине
между зубьями.
– Рычаг фиксатора (51) сдвинуть
кверху.
– Зубья вильчатого захвата (52)
сдвинуть в требуемое положение
на держателе захвата (53).
– Сдвинуть рычаг фиксатора книзу и
сдвигать зубья вильчатого захвата,
пока штифт фиксатора не
защелкнется в пазу.
Прием груза
– Осторожно подъехать к грузу.
– Натянуть стояночный тормоз (3).
– Подъемную мачту установить
вертикально.
– Поднять вилку на требуемую
высоту до уровня груза.
51
52
53
3
