E 27
1203.RUS

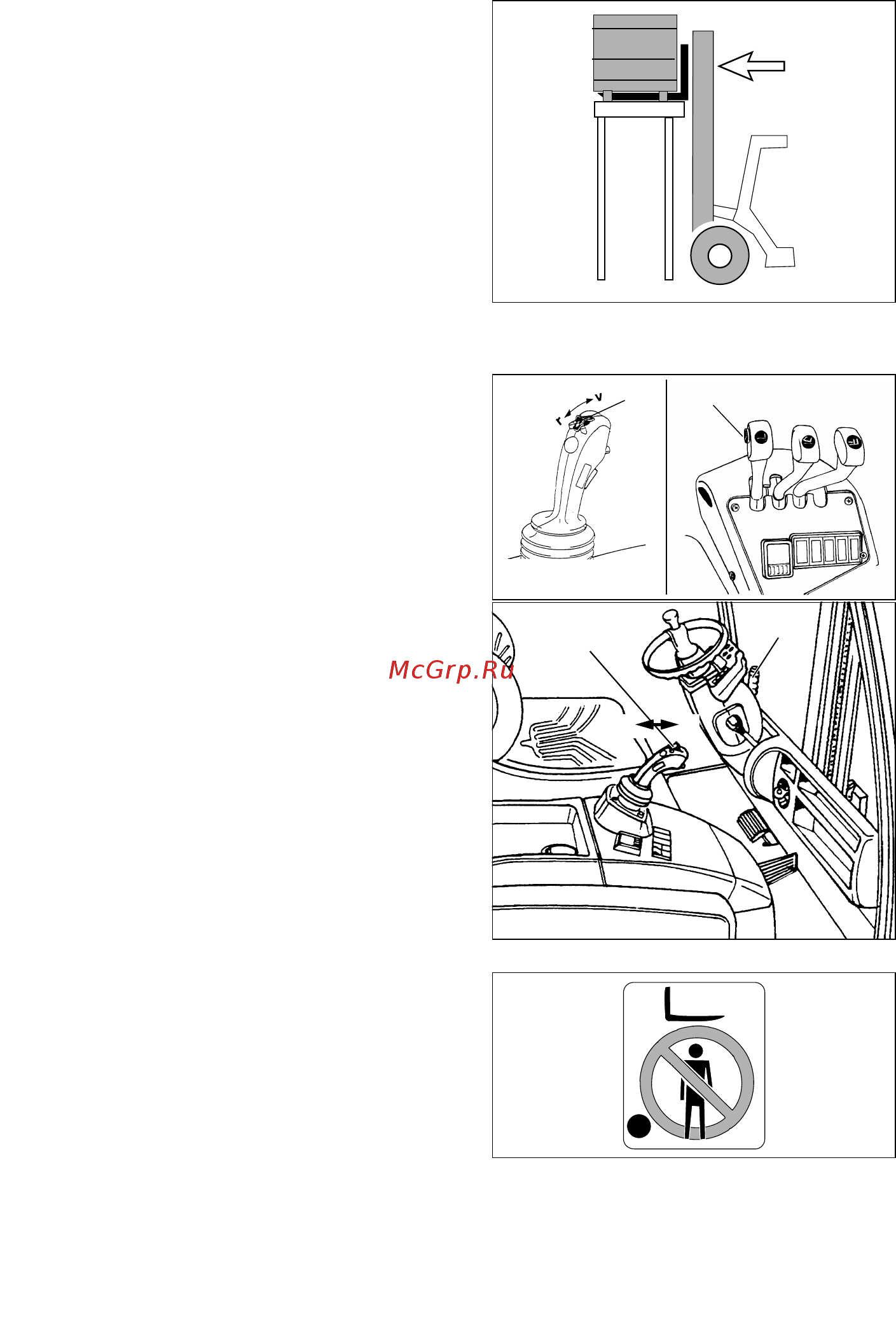

– Подъехать зубьями вильчатого
захвата как можно дальше под груз.
F
Зубья вилки должны пройти под
грузом как минимум на две трети их
длины.
– Натянуть стояночный тормоз (3).
Поднять держатель вилки, чтобы
груз держался только на зубьях
вилки.
– Перевести переключатель
направления движения (39/14) на
задний ход и отпустить стояночный
тормоз.
M
Переключатель направления
движения может быть расположен, в
зависимости от исполнения машины,
на рукоятке "Мульти-пилот" (1) или
на рукоятке "Соло-пилот" ( 2).
F
Убедиться, что сзади зона движения
свободна.
– Сдавать назад медленно и
осторожно, пока груз не покинет
пределы складского стеллажа.
F
Нахождение людей под поднятым
грузом запрещается.
Ни в коем случае не прикасаться к
подъемной оснастке!.
– Осторожно отклонить назад
подъемную мачту.
– Опустить груз вниз, насколько это
возможно по условиям
транспортировки (дорожный просвет примерно 150...200 мм).
14
вперед v
назад r
39
(1)
(2)
3
39
VR
E 27
1203.RUS
– Подъехать зубьями вильчатого
захвата как можно дальше под груз.
F
Зубья вилки должны пройти под
грузом как минимум на две трети их
длины.
– Натянуть стояночный тормоз (3).
Поднять держатель вилки, чтобы
груз держался только на зубьях
вилки.
– Перевести переключатель
направления движения (39/14) на
задний ход и отпустить стояночный
тормоз.
M
Переключатель направления
движения может быть расположен, в
зависимости от исполнения машины,
на рукоятке "Мульти-пилот" (1) или
на рукоятке "Соло-пилот" ( 2).
F
Убедиться, что сзади зона движения
свободна.
– Сдавать назад медленно и
осторожно, пока груз не покинет
пределы складского стеллажа.
F
Нахождение людей под поднятым
грузом запрещается.
Ни в коем случае не прикасаться к
подъемной оснастке!.
– Осторожно отклонить назад
подъемную мачту.
– Опустить груз вниз, насколько это
возможно по условиям
транспортировки (дорожный просвет примерно 150...200 мм).
14
вперед v
назад r
39
(1)
(2)
3
39
VR
