Шаг 1. Прикрепление настенной крепежной пластины

Монтаж на деревянной стойке каркасной стены: Перед установкой определите местонахождение настенной пластины (a). Для

определения местонахождения деревянной стойки следует использовать высокочувствительный датчик. Используя настенную

крепежную пластину как шаблон, отметьте соответствующие места для двух отверстий. Убедитесь, что отверстие сделано по

центру стойки. Прикрепите настенную крепежную пластину к стене, используя два шурупа под ключ (c). Убедитесь, что настенная

крепежная пластина повернута плоской поверхностью в центре к стене, как показано на рисунке 1а. Насадите настенную крепежную

пластину на ввинченные шурупы под ключ. Крепко затяните каждый шуруп.

Установка на гипсокартонной стене: Установите настеную пластину в нужное место на стене. Используя настенную крепежную

пластину как шаблон, отметьте на стене местонахождение четырех угловых отверстий. С помощью сверла 3/8 дюйма просверлите

направляющее отверстие в каждой обозначенной точке. Установите в одно из направляющих отверстие дюбель для гипсокартона (d) и

до конца завинтите в него шуруп под ключ. См. рисунок 1b. Отвинтите шуруп обратно приблизительно на 0,6 cм, повторите то же самое

с тремя оставшимися направляющими отверстиями. Посадите настенную пластину на шурупы и крепко завинтите все 4 шурупа.

Примечание: при установке крепления на гипсокартонной стене убедитесь, что шайба находится между головкой шурупа и

настенной пластиной.

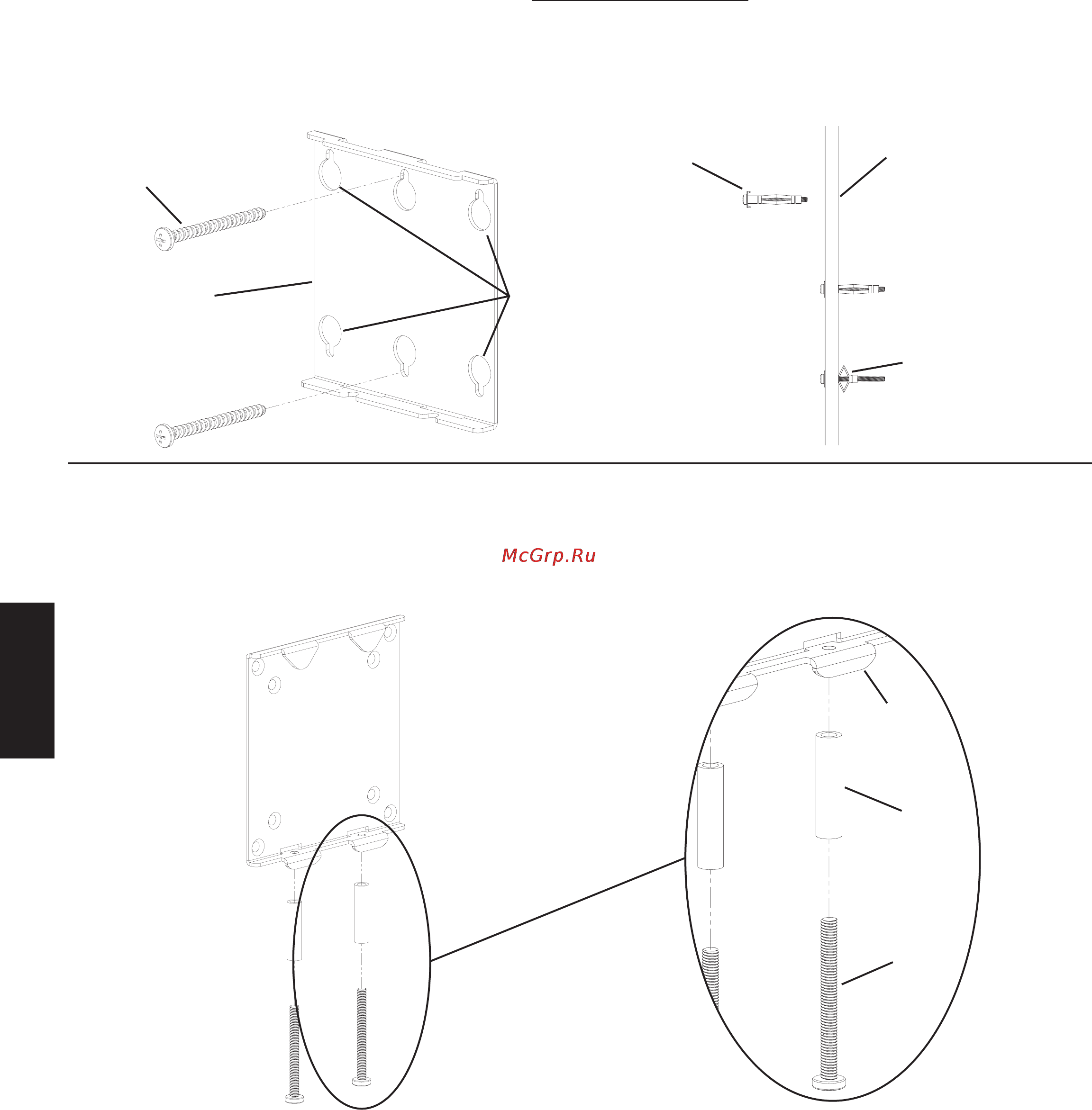

Рисунок 1а Рисунок 1b

d Просверлите

c направляющее

отверстие 1 cm

a Отверстия для монтажа

на гипсокартонной стене

Затяните шуруп, чтобы

дюбель уперся

в стену

Шаг 2. Установка фиксирующих винтов M5

Вставьте каждый фиксирующий винт M5 (h) через установочную шайбу M5 (l) и завинтите его в соответствующее отверстие в

крепежной скобе для монитора (b), как показано на увеличенном изображении к рисунку 2. Наживите фиксирующий винт M5 в

крепежную скобу для монитора.

Рисунок 2 Увеличенное изображение

Примечание: Для монтажа телевизора с плоской задней панелью см. шаг 3. Для монтажа телевизора с углубленными монтажными

отверстиями см. шаг 4. Для монтажа телевизора с сильно углубленными монтажными отверстиями см. шаг 5.
